Листогибочный пресс Кнк 4 осей тандемный с графическим регулятором Делем Да58т 2д

Описание продуктов

Синхронные тандемные листогибочные прессы с ЧПУ используют 2 листогибочных пресса одной и той же модели, объединенных для гибки более длинных листов, особенно длиной более 8 м, 2 машины могут сгибать независимо друг от друга для высокопроизводительной гибки короткого металла, он использует один и тот же контроллер с синхронной технологией; различные модели также могут быть объединены с тандемными опциями, один большой пресс для гибки толстых и больших деталей, один маленький пресс для гибки тонких и маленьких профилей, они могут работать вместе для гибки более длинных деталей с разумной конструкцией на 2 машинах разных размеров.

Основные характеристики

• Усовершенствованный пропорциональный клапан управляет синхронной работой гидравлических цилиндров и обеспечивает точную воспроизводимость характеристик.

• Возможность управления в произвольной точке хода

• Точность повторяемости/-0,01 мм, точность параллелизма/-0,02 мм

• Таблица компенсации прогиба или система выпуклости для высокой точности

• ЧПУ Holland Delem DA58T вместе с линейной шкалой, клапанами Bosch-Rexroth, серводвигателями и другими элементами известного бренда для обеспечения превосходной производительности.

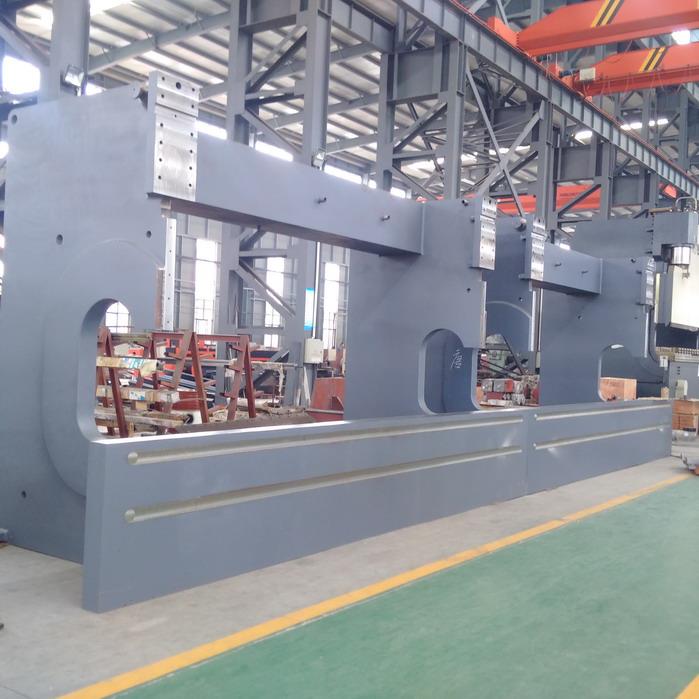

Машинный блок

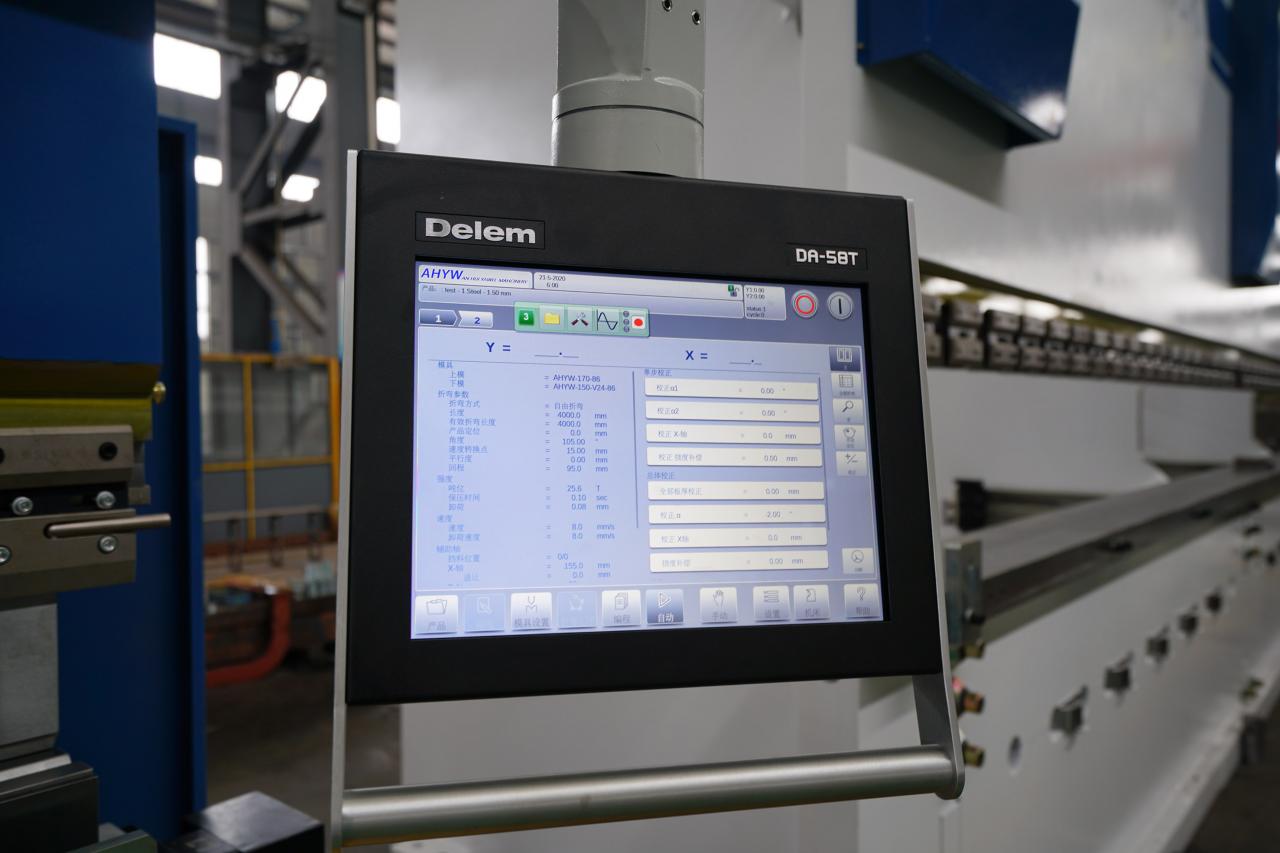

Листогибочный пресс этой серии с ЧПУ имеет жесткую раму для минимального прогиба под нагрузкой. Машинная сварка производится сварочным аппаратом и сварочными роботами. После сварки мы производим процесс снятия напряжения с помощью вибрационной системы. После процесса снятия напряжения рама станка поступает на 5-осевой обрабатывающий центр с ЧПУ для обеспечения точности. Все опорные поверхности и соединительные отверстия обработаны. Благодаря всем этим процессам чувствительность рамы машины защищена на долгий срок службы. DELEM DA58T 2D Графический сенсорный экран Контроллер листогибочного пресса с ЧПУ

■ Программирование 2D графического сенсорного экрана

■ 15-дюймовый цветной TFT с высоким разрешением

■ Расчет последовательности изгибов

■ Контроль коронки

■ Управление сервоприводом и преобразователем частоты

■ Усовершенствованные алгоритмы управления по оси Y для клапанов с замкнутым и разомкнутым контуром.

■ USB, периферийный интерфейс

■ Автономное программное обеспечение Profile-T

Детали Изображения

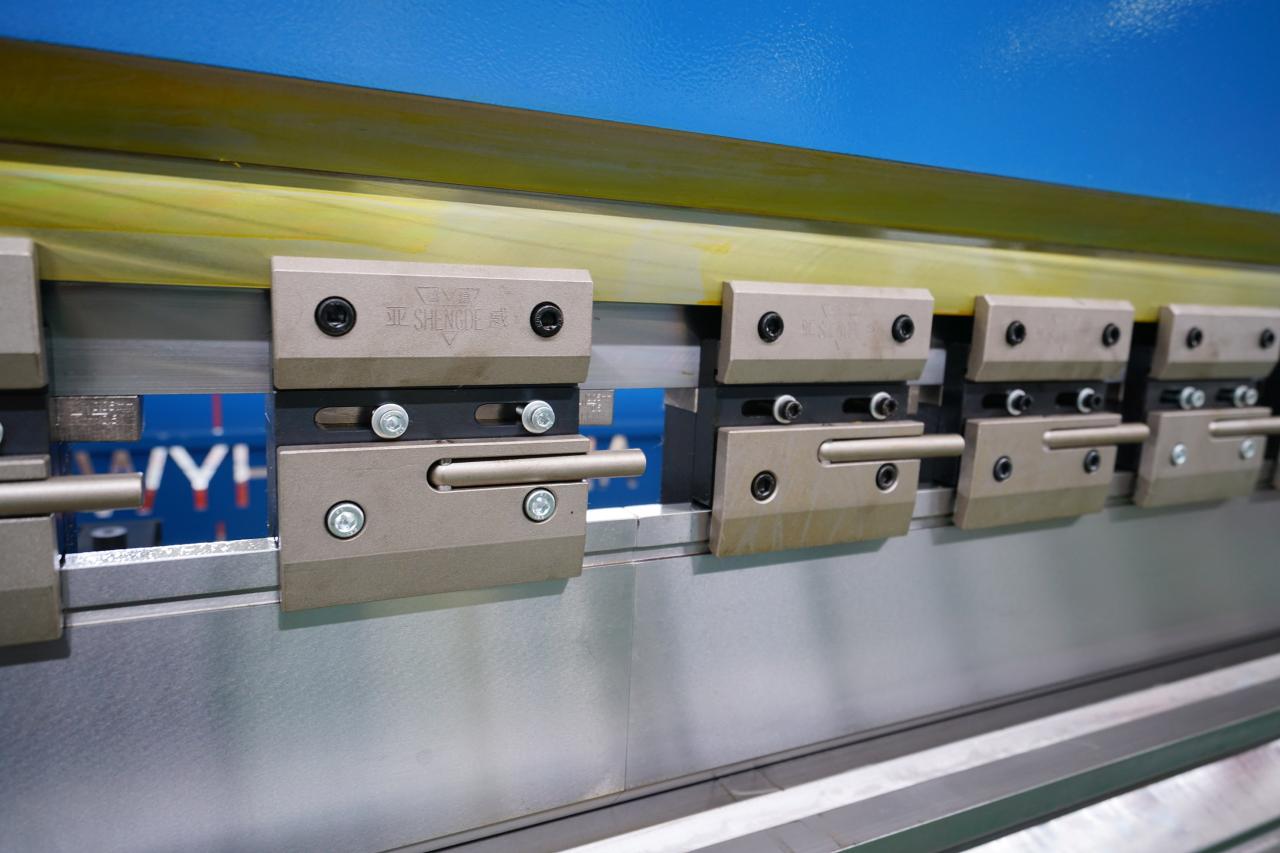

Механические быстрозажимные зажимы

Использование механического быстрого зажима для верхних штампов делает замену штампов более удобной и безопасной.

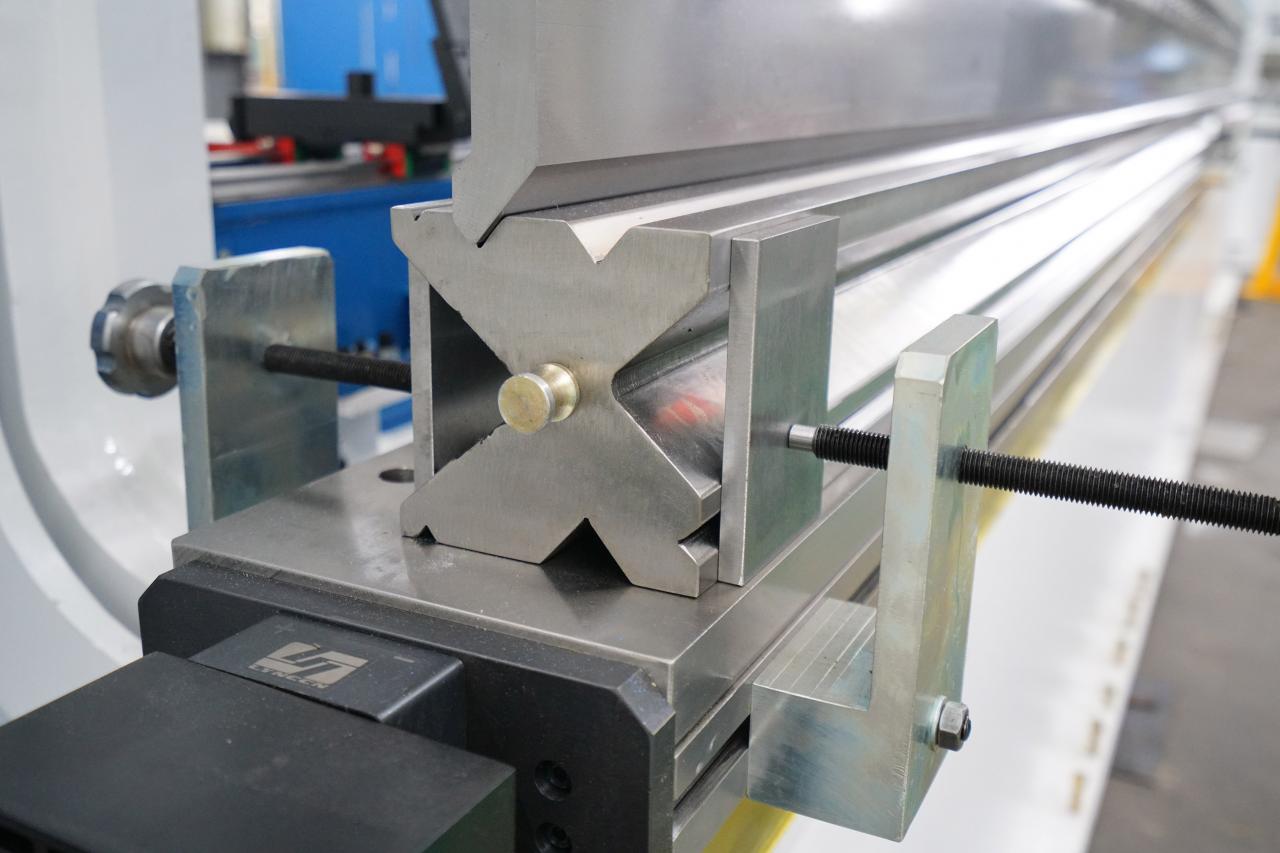

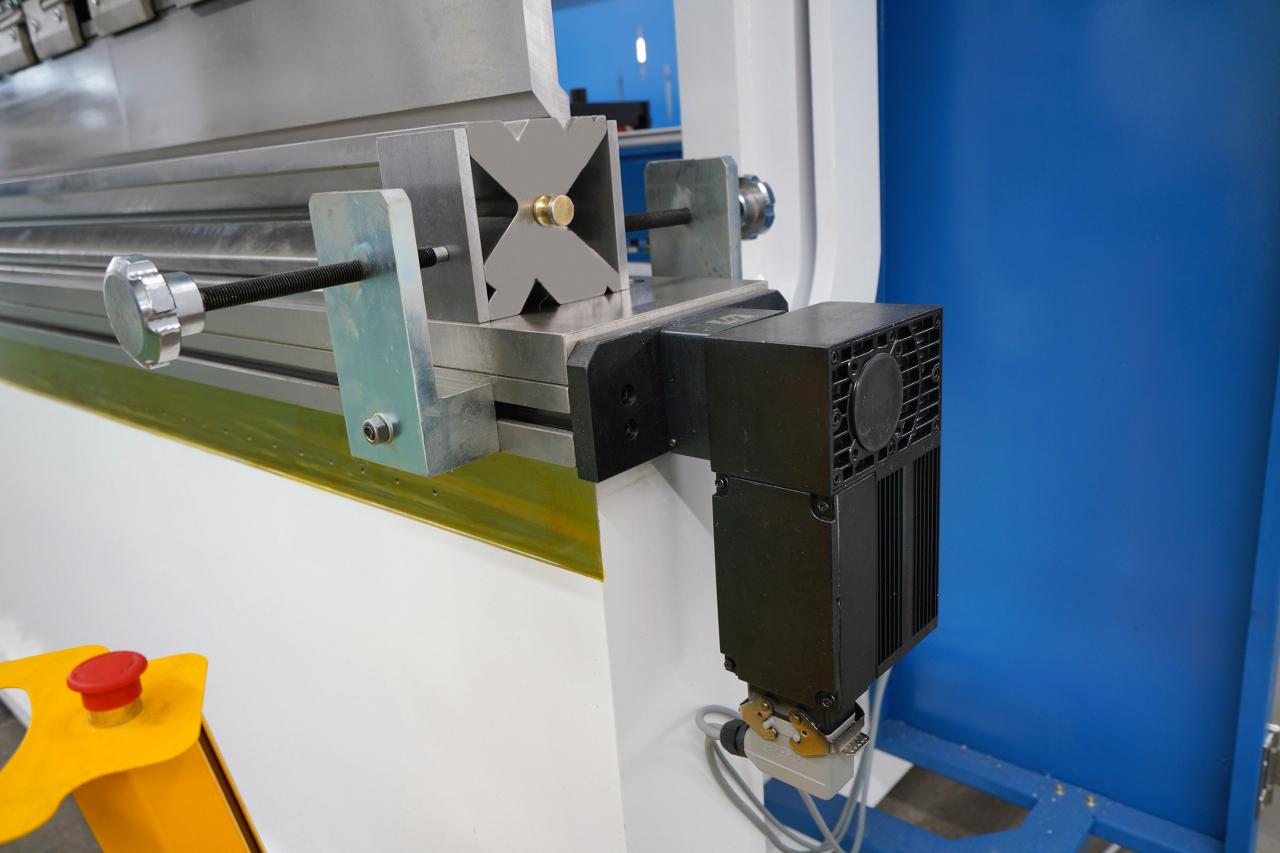

42Crmo инструменты

Матрицы листогибочного пресса изготовлены из стали 42Crmo, а температура термообработки до 42°, что обеспечивает срок службы матрицы.

Компенсация механической коронки

Механическая компенсация позволяет точно компенсировать прогиб по всей длине стола.

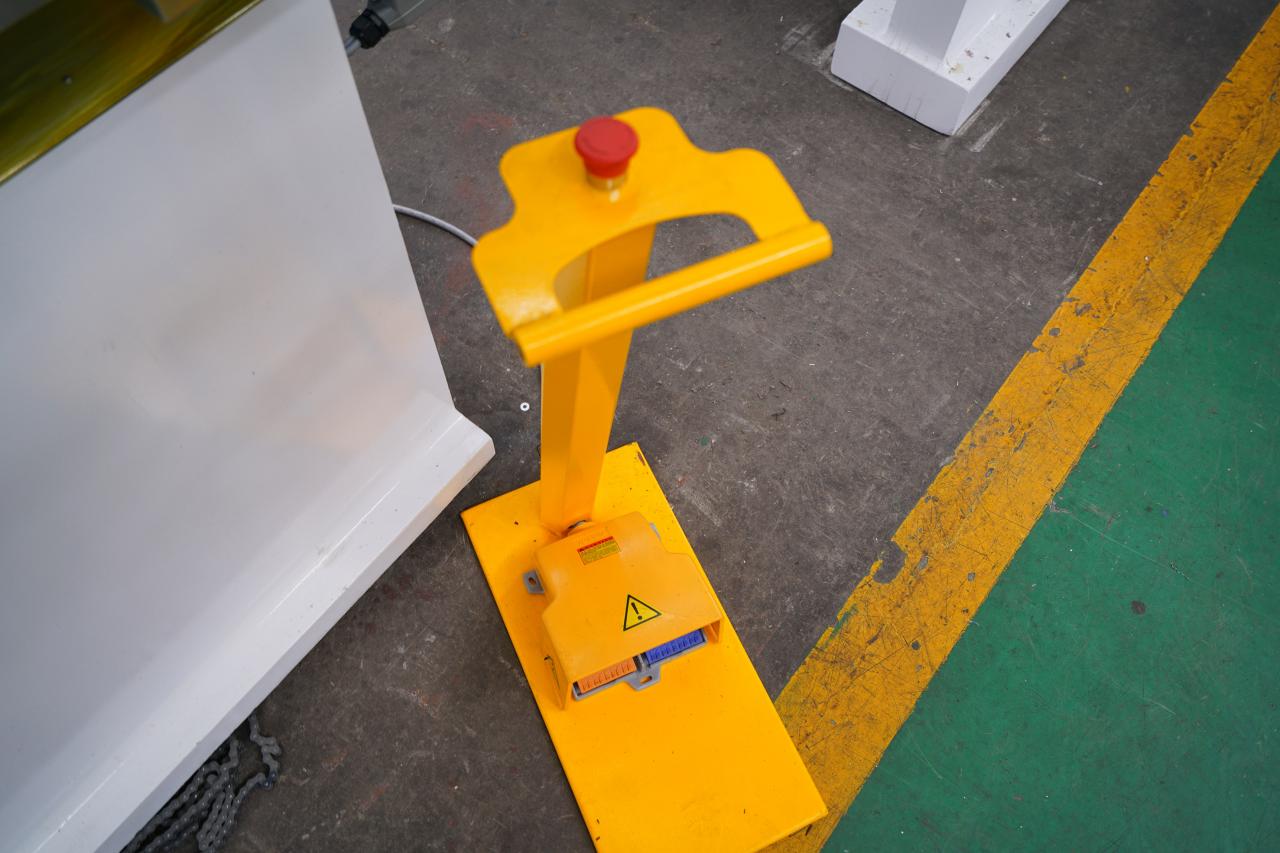

Педальный переключатель КАКОН

Педальный переключатель KACON из Южной Кореи, увеличивающий срок службы и повышающий чувствительность.

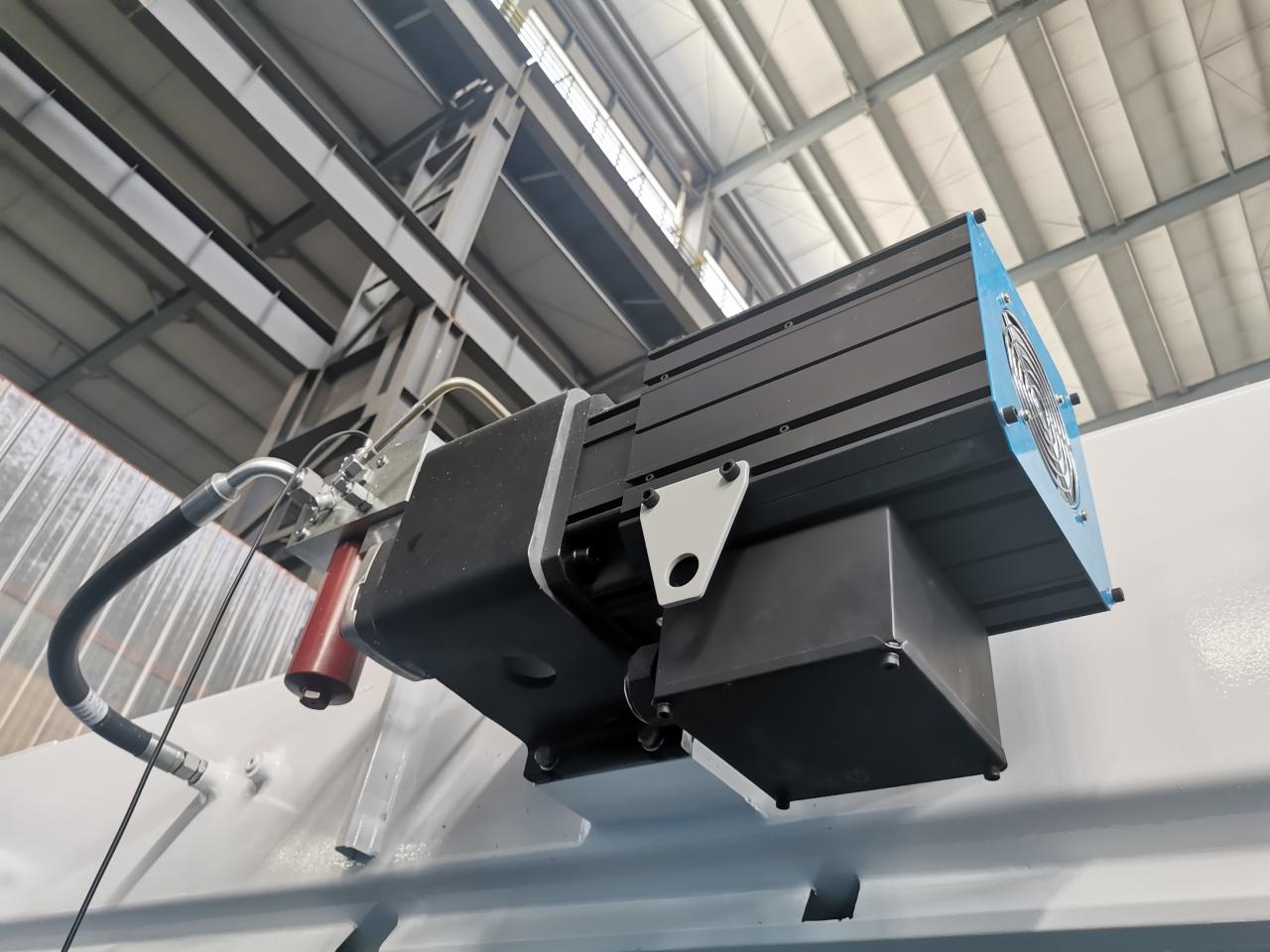

Серводвигатель

Серводвигатель и драйвер Panasonic/Yaskawa обеспечивают превосходные высокоскоростные характеристики.

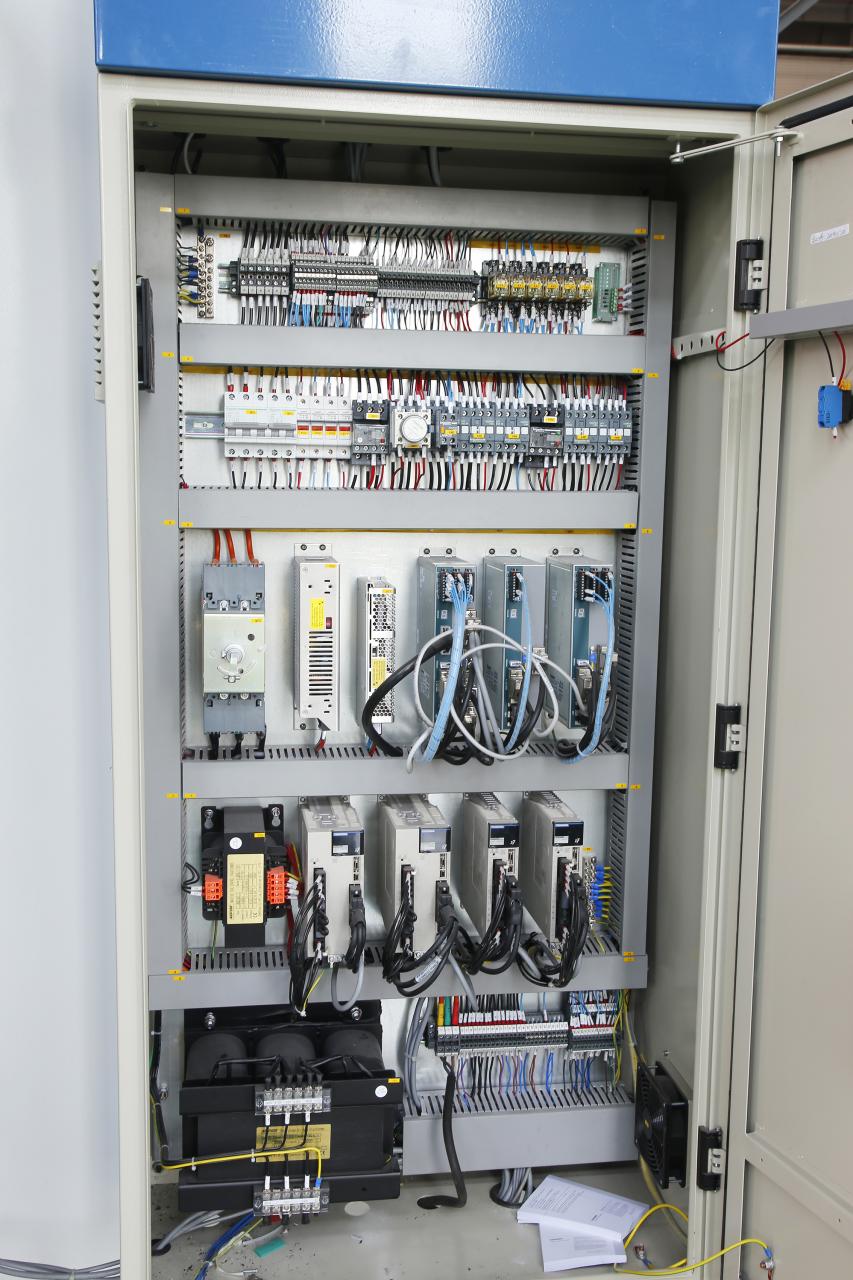

Франция Schneider Electrics

Стабильная электрика France Schneider, сервопривод Panasonic для повышения точности позиционирования по осям X, Y.

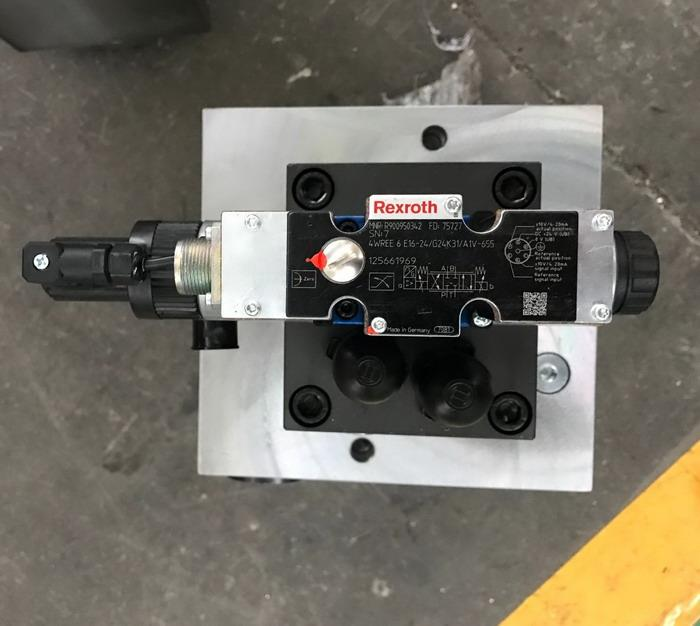

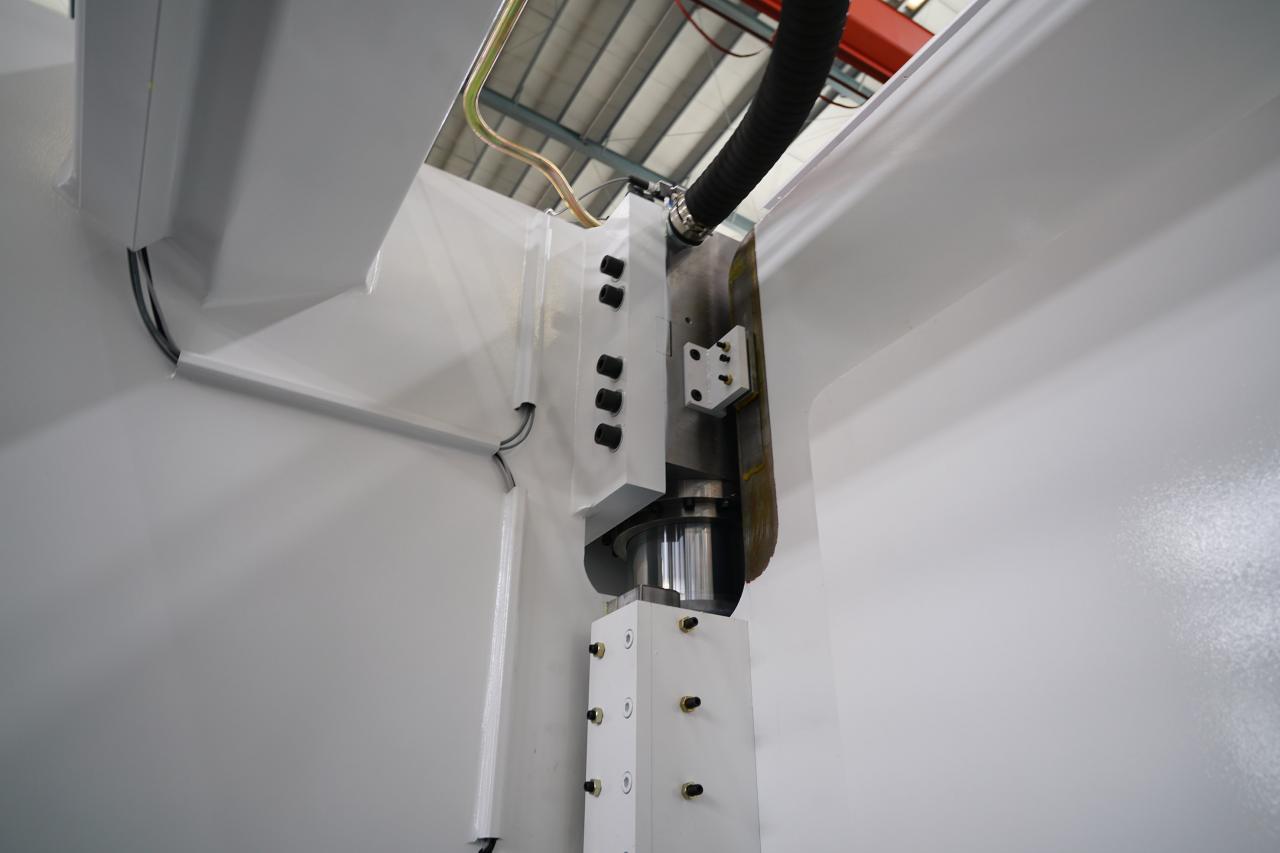

Гидравлическая система Бош Рексрот

Германия Bosch Rexroth Встроенный блок гидравлических клапанов.

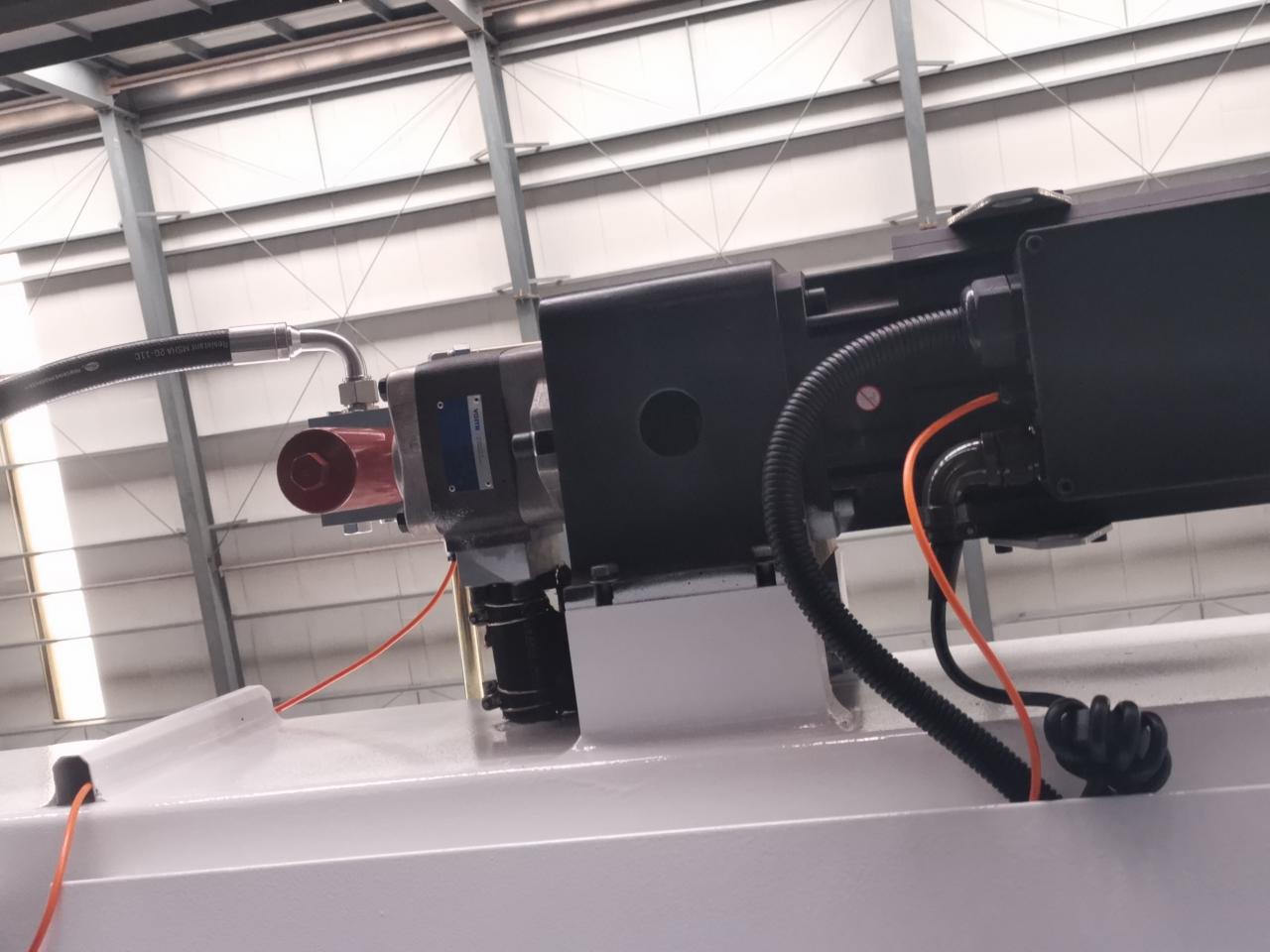

Масляный насос VOITH Германия

Использование немецкого масляного насоса VOITH/Hoerbiger гарантирует срок службы масла и снижает уровень шума при работе.

Руководство по двойному барану

Двойная направляющая для масла вверх и вниз

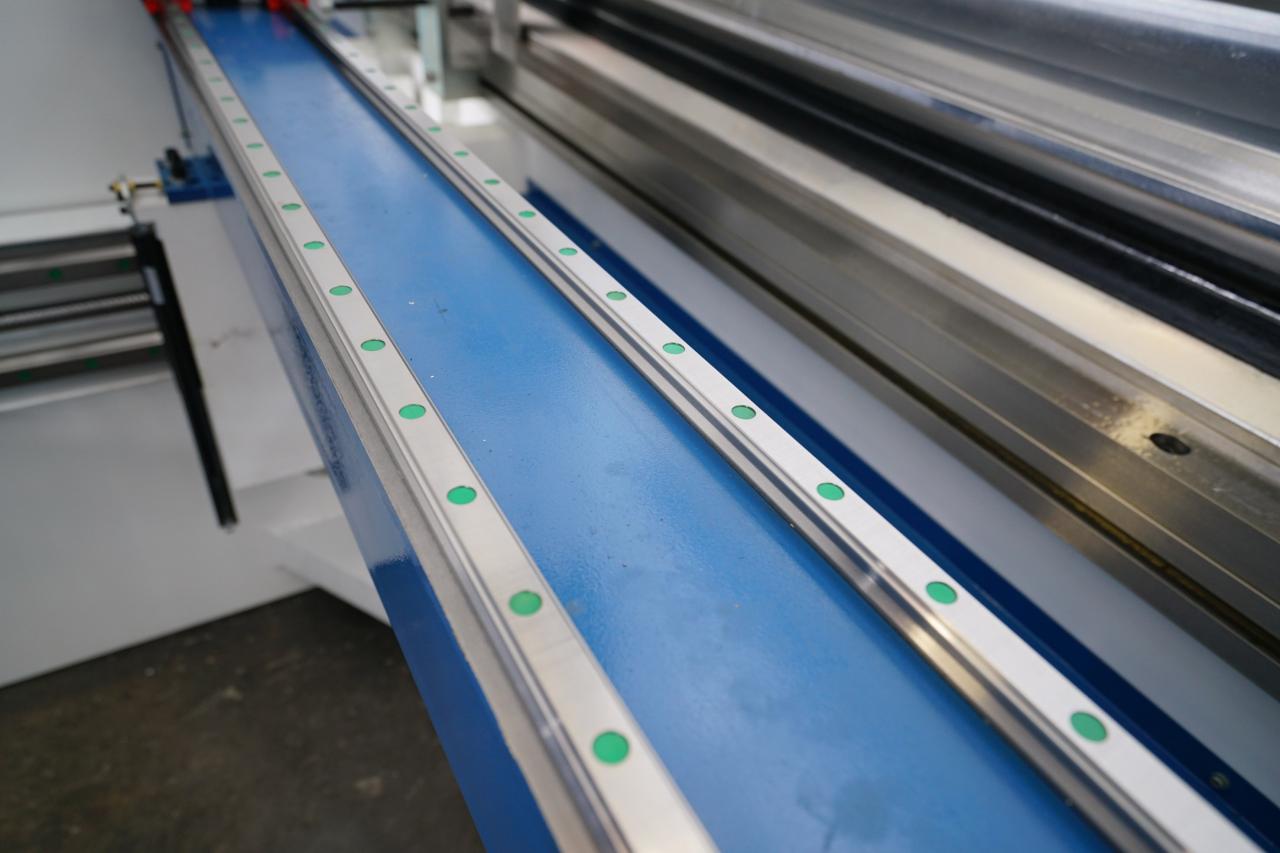

Двойная линейная направляющая

Двойная линейная направляющая для пальцев листогибочного пресса с ЧПУ останавливает движение.

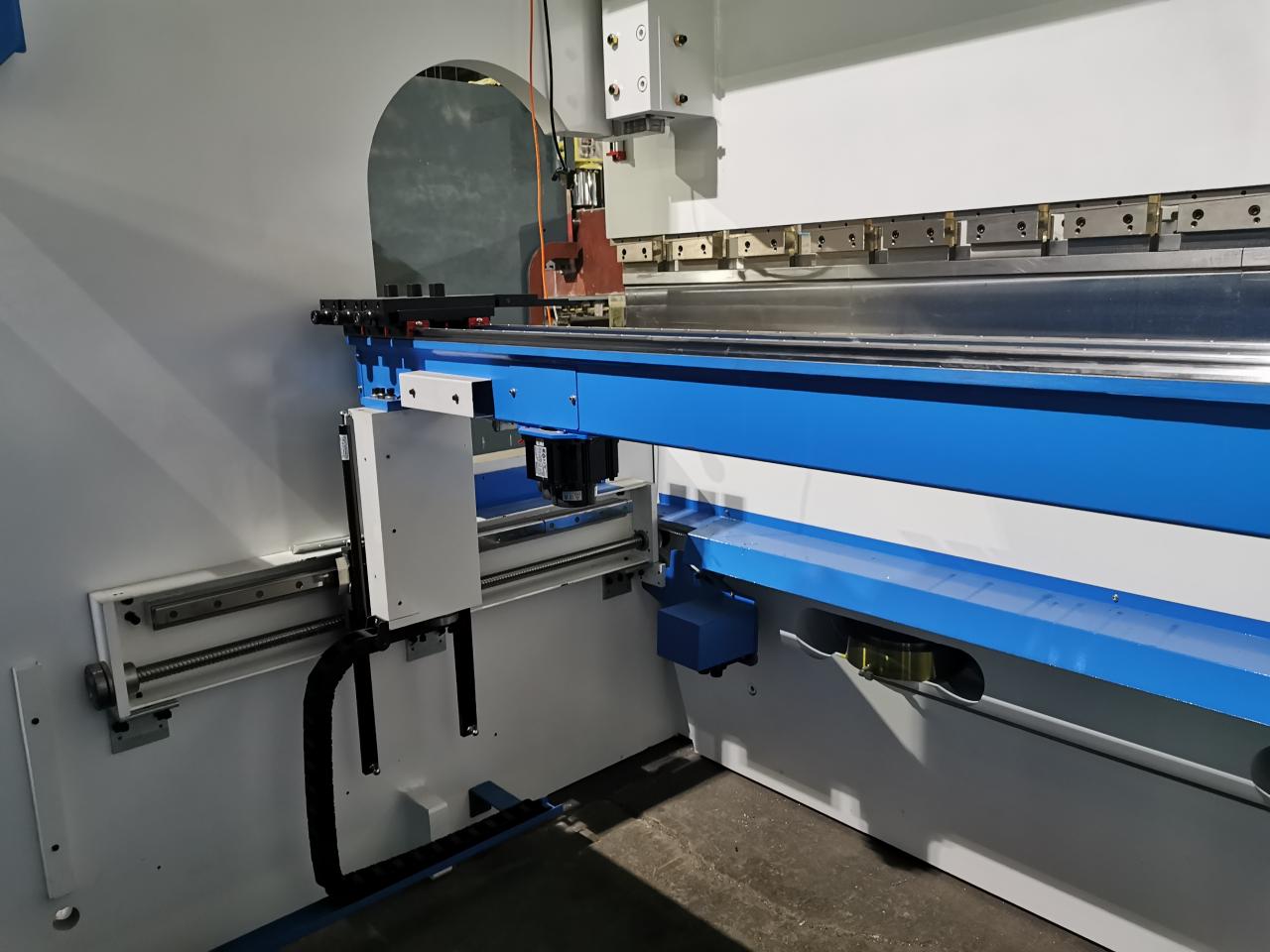

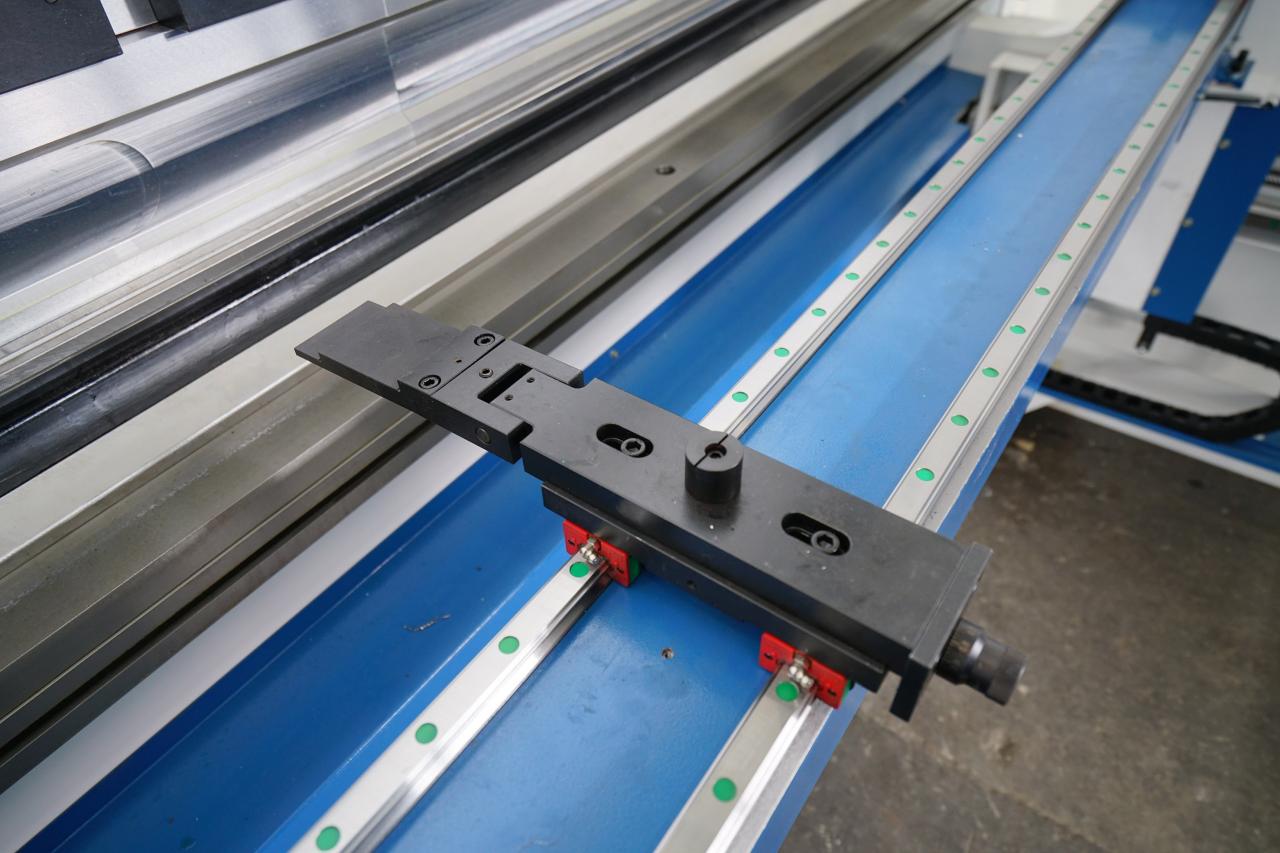

Пальцы заднего упора

RAYMAX Z1&Z2 Задний упор с автоматическим листогибочным прессом перемещается по двойной линейной направляющей.

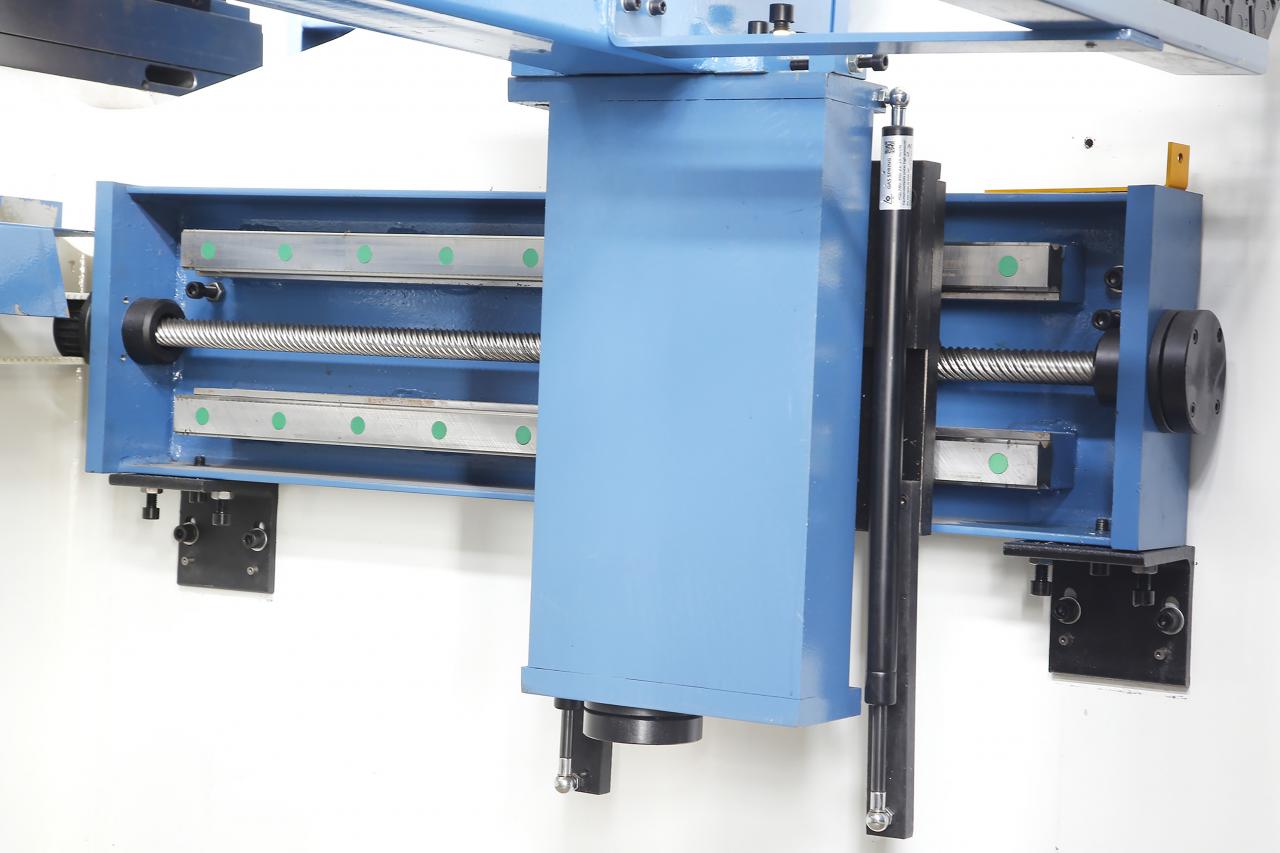

Шарико-винтовая передача и линейная направляющая

Использование шарикового винта и линейной направляющей HIWIN для повышения точности заднего упора машины.

Двойная линейная направляющая

Двойная линейная направляющая для пальцев листогибочного пресса с ЧПУ останавливает движение.

Пальцы заднего упора

RAYMAX Z1&Z2 Задний упор с автоматическим листогибочным прессом перемещается по двойной линейной направляющей.

Шарико-винтовая передача и линейная направляющая

Использование шарикового винта и линейной направляющей HIWIN для повышения точности заднего упора машины.

ПО ЖЕЛАНИЮ

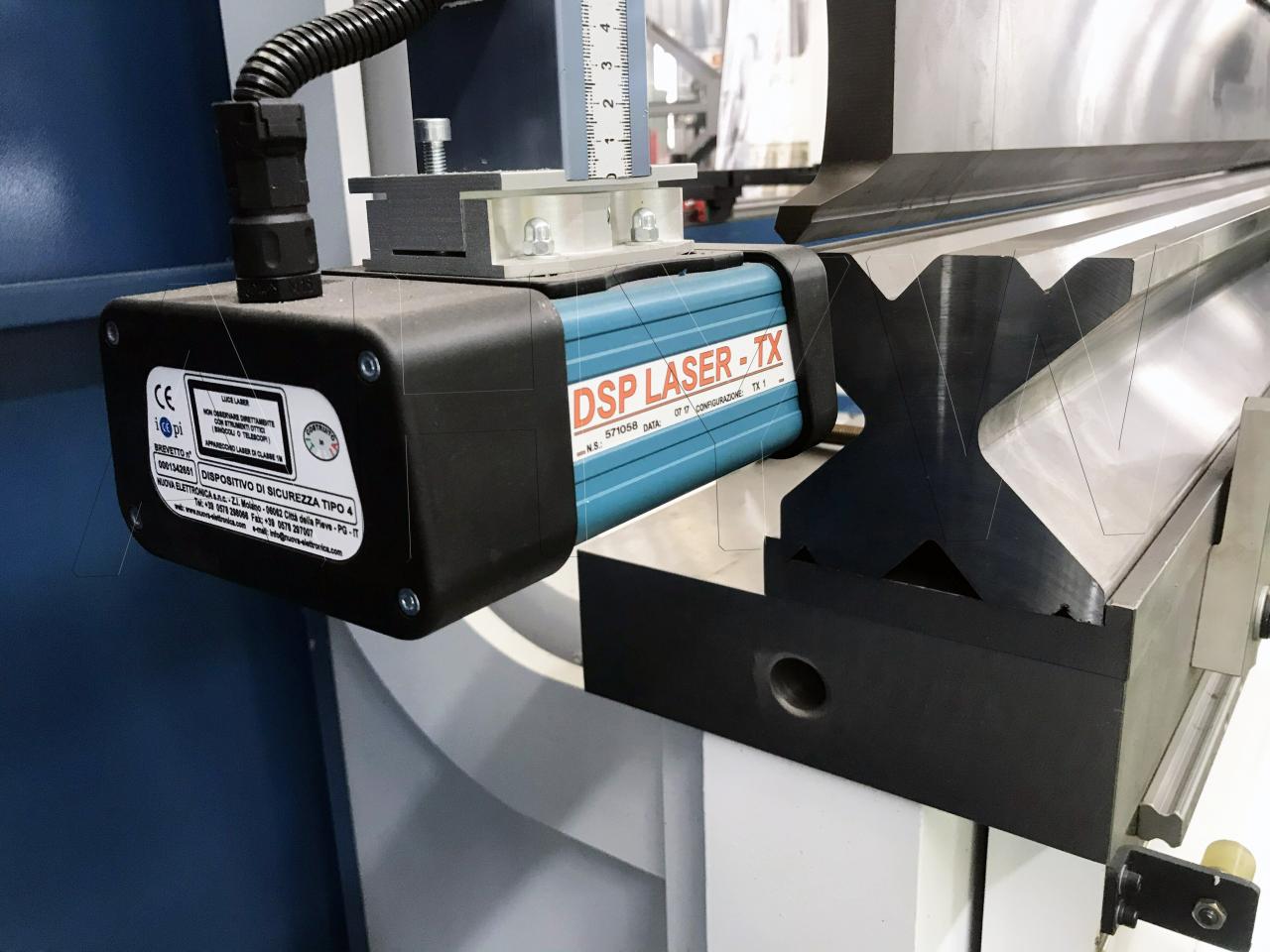

Италия Система лазерной защиты DSP

Задний упор по оси R вверх и вниз

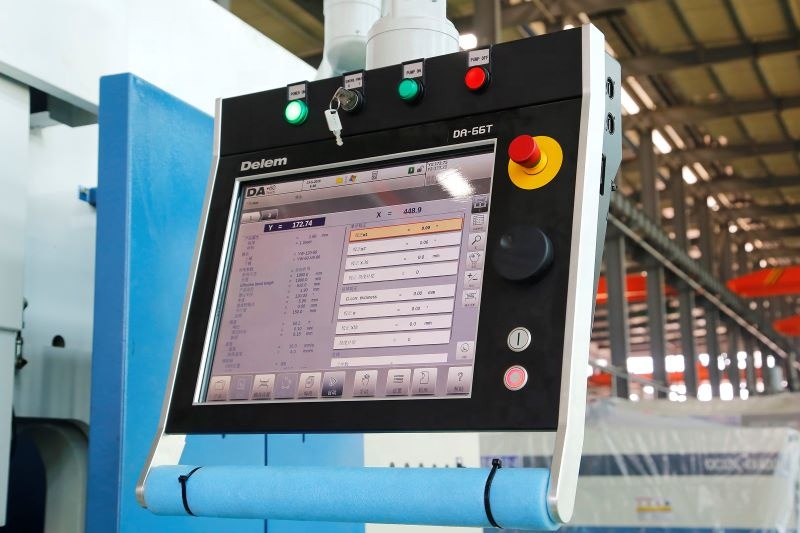

Контроллер DELEM DA66T с 8 1 осями

Дополнительные устройства для извлечения боковых полюсов

Дополнительный масляный радиатор

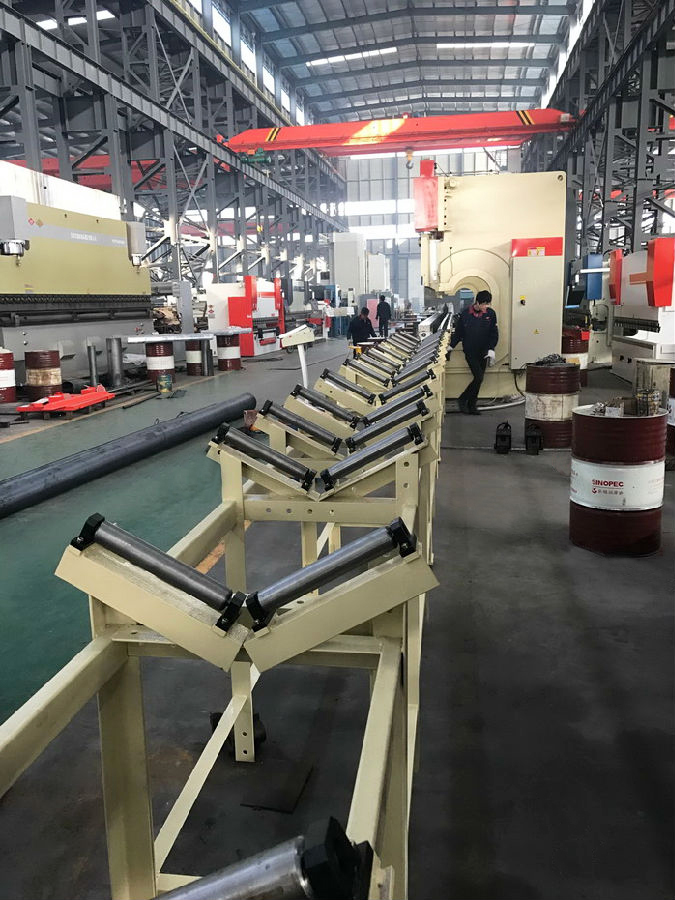

Боковая тяжелая опора с роликами

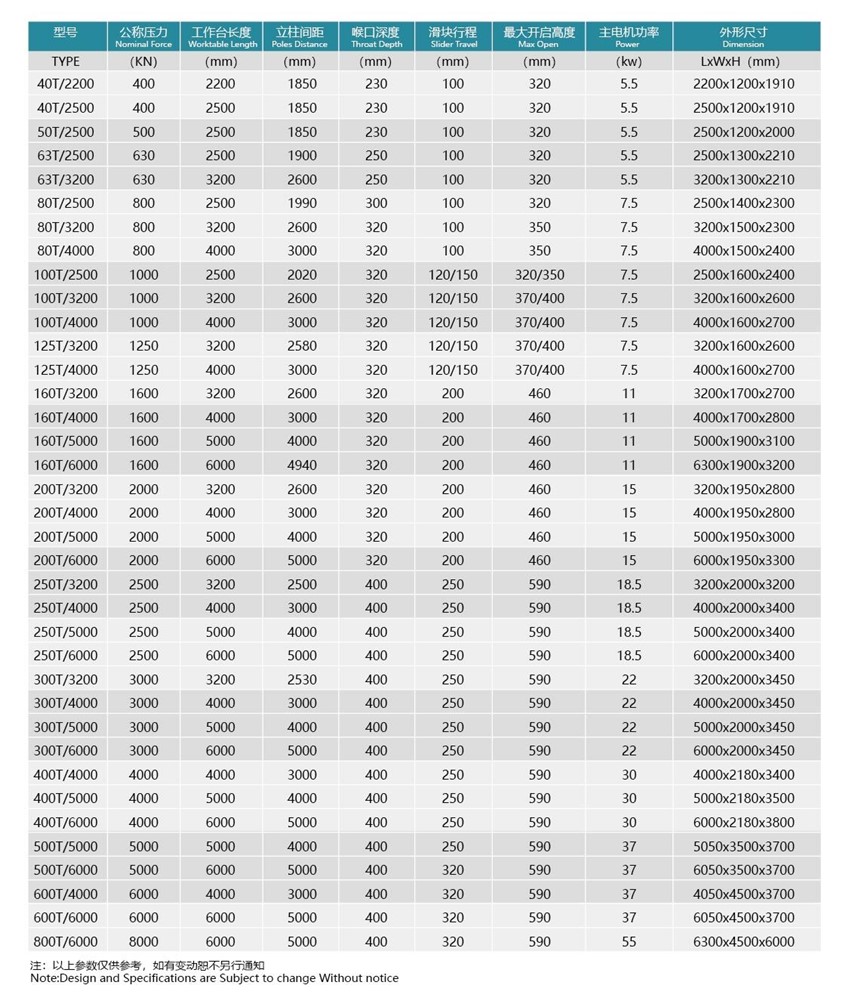

Технические параметры
Наш сервис

Предпродажная служба технической и торговой команды

* Справочная и консультационная поддержка.
* Предложить решение
* Посмотреть нашу фабрику.

Инженеры послепродажного обслуживания и отдел продаж сотрудничают

* Обучение установке машины и использованию машины.
* Инженеры доступны для обслуживания техники за границей.

Часто задаваемые вопросы

Q1. Вы фабрика или торговая компания?

О: RAYMAX является профессиональным производителем листогибочного пресса, ножниц, волоконно-лазерной резки и другого оборудования для обработки листового металла. У нас более 15 лет производственного опыта, и наша продукция экспортируется в более чем 90 стран и регионов.

Q2. Это первый раз, когда я использую такую машину, легко ли ею управлять?

A: Подробные инструкции по установке и эксплуатации высылаются вам бесплатно вместе с машиной. На нашем заводе предлагаются бесплатные курсы обучения. Инженеры могут работать за границей, но все расходы должны быть оплачены вашей стороной. Предоставляется видео-техническая поддержка и онлайн-поддержка, круглосуточная техническая поддержка по телефону, видео и электронной почте.

Q3. Каково ваше обычное время выполнения заказа?

A: Время выполнения обычного заказа обычно составляет 25-30 дней. Однако это зависит от ряда факторов, включая размер заказа, модель станка, сложность заготовки и загруженность цеха, и это лишь некоторые из них. Сроки выполнения указаны со всеми котировками. Пожалуйста, сообщите нам, если требуется срочный заказ, и мы обычно можем его выполнить.

Подробности

• Ход слайдера (мм): 200 мм
• Автоматический уровень: Полностью автоматический
• Глубина горловины (мм): 400 мм
• Тип машины: Синхронизированный
• Длина рабочего стола (мм): 2*6000 мм
• Ширина рабочего стола (мм): 250 мм
• Размер: 16000*2000*2670
• Состояние: Новый
• Место происхождения: Аньхой, Китай
• Фирменное наименование: РАЙМАКС
• Материал/обработанный металл: латунь/медь, нержавеющая сталь, СПЛАВ, углеродистая сталь, алюминий
• Автоматизация: Автоматическая
• Дополнительные услуги: обработка
• Год: 2020
• Вес (кг): 12500
• Мощность двигателя (кВт): 30 кВт
• Ключевые преимущества: высокая точность
• Гарантия: 2 года
• Применимые отрасли: магазины строительных материалов, ремонтно-механические мастерские, заводы-изготовители, строительные работы, энергетика и горнодобывающая промышленность.
• Расположение выставочного зала: Италия, Франция, Германия
• Тип маркетинга: Новый продукт 2020
• Отчет об испытаниях оборудования: предоставляется
• Видео исходящего осмотра: Предоставляется
• Гарантия на основные компоненты: 1 год
• Основные компоненты: подшипник, ПЛК
• Сырье: Сталь
• Использование: Изгиб металлического листа
• Главный двигатель: Германия Siemens
• Гидравлическая система: Бош Рексрот Германия
• Система управления: ДЕЛЕМ DA53T
• Электрические компоненты: Шнайдер
• Серводвигатель/ сервопривод: EMG Китай
• Сертификация: СЕ
• Предоставляемое послепродажное обслуживание: установка на месте, ввод в эксплуатацию и обучение, техническое обслуживание и ремонт в полевых условиях, видеотехническая поддержка, онлайн-поддержка
• Послегарантийное обслуживание: Видео техническая поддержка, Онлайн поддержка
• Местоположение местной службы: Италия, Франция, Германия
