15т 40т 80т 100т гидравлический листогибочный станок с ЧПУ

Листогибочный пресс/гибочный станок

Гидравлический листогибочный станок с ЧПУ с прецизионным задним упором, серводвигателем, защитной защитой, быстрым зажимом, шариковым винтом и линейной направляющей. Все из Германии, США, Голландии, Италии Фирменные детали. Толщина и длина изгиба могут быть изготовлены по индивидуальному заказу.

15т 40т 80т 100т гидравлический листогибочный станок с ЧПУ
Вырезаемая графика

15т 40т 80т 100т гидравлический листогибочный станок с ЧПУ 15т 40т 80т 100т гидравлический листогибочный станок с ЧПУ

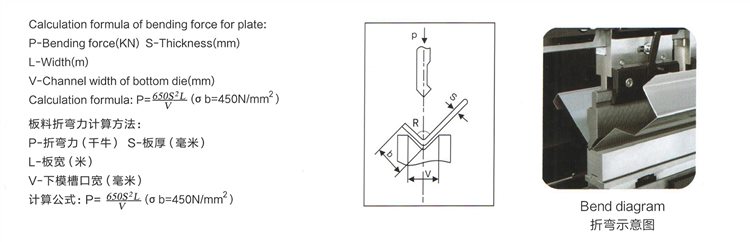

Таблица усилия листогибочного пресса 15т 40т 80т 100т гидравлический листогибочный станок с ЧПУ

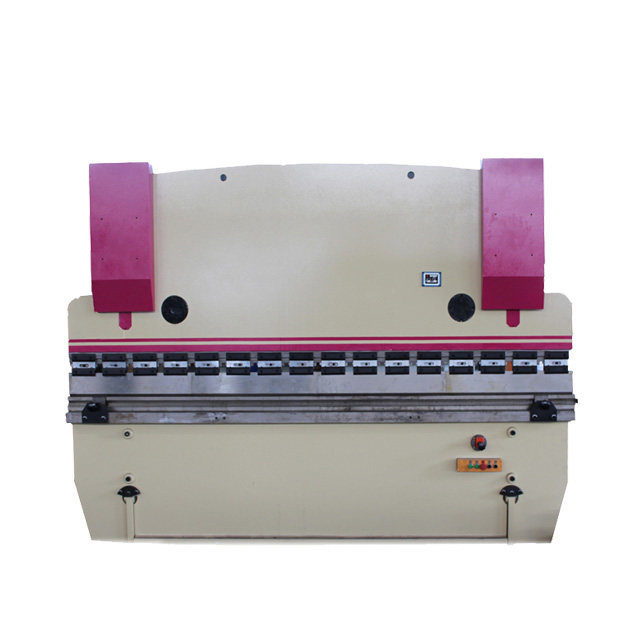

Листогибочный пресс WC67Y/K

15т 40т 80т 100т гидравлический листогибочный станок с ЧПУ

Листогибочный пресс WC67Y/K

● Управление серводвигателем

● Хранить до 100 программ

●До 25 изгибов на программу

● Библиотека инструментов и программа инструментов

●Автоматическая программа угла изгиба

●Более высокая скорость поршня и задней тележки

● Более высокая точность изгиба и позиционирования

WC 67Y/K Характеристики

Вся сварная конструкция машины обеспечивает высокую жесткость; машина разработана с помощью программного обеспечения ANSYS, которое может обеспечить надежность и точность листогибочного пресса.

Двигатели заднего упора управляются инвертором, который может обеспечить высокую точность позиционирования заднего упора и ползуна за счет изменения частоты и напряжения двигателя.

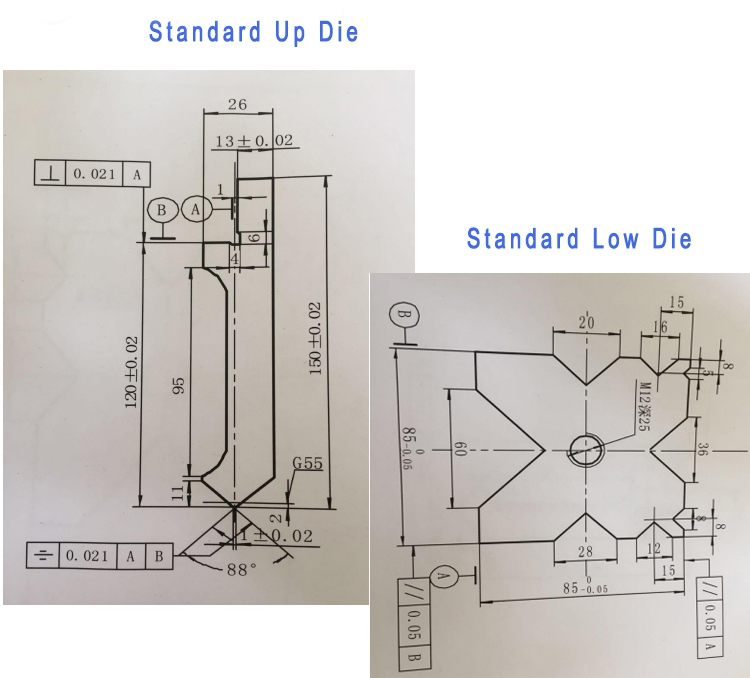

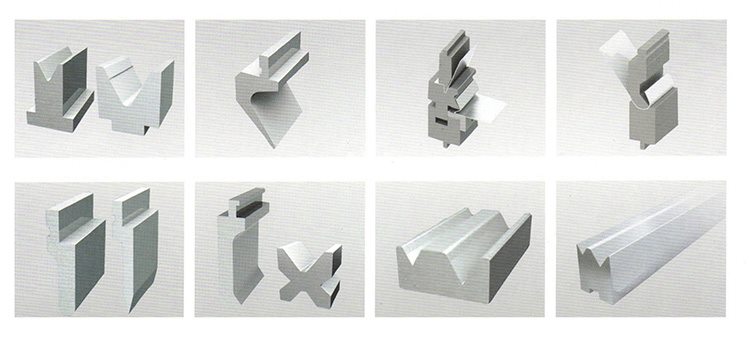

Различные пуансоны и матрицы являются необязательными в соответствии с требованиями заказчика, например, матрица Multi-V, радиусная матрица, матрица с гибкой шеей и т. Д. Один полный стандартный пуансон и матрица будут включены бесплатно.

Ось X (Backgahge) и ось Y (ход поршня или ход цилиндра) могут быть запрограммированы системным контроллером E21, который может хранить до 40 групп программ. Боковая и задняя металлическая защитная решетка соответствует европейскому стандарту безопасности.

Гидравлическая перегрузка может быть защищена перепускным клапаном, давление в системе можно легко регулировать с помощью реле давления.

Ножной переключатель с аварийной кнопкой может немедленно остановить машину в случае аварии.

ТипНоминальное давлениеДлина рабочего столаРасстояние между столбцамиГлубина горлаСкользящий ходМаксимальное открытиеМощность двигателяГабаритные размеры
(КН)(мм)(мм)(мм)(мм)(мм)(кВт)(мм)
WC67Y- 40т/2200400220017752501003205.52300×1500×2000
WC67Y- 40т/2500400250019752501003205.52600×1500×2000
WC67Y- 63т/2500630250020952501203605.52600×1600×2300
WC67Y- 63т/3200630320025702501203605.53300×1600×2300
WC67Y- 80т/3200800320025653201203607.53300×1700×2300
WC67Y- 80т/4000800400031653201203607.54100×1700×2300
WC67Y- 100т/32001000320025603201203607.53300×1800×2400
WC67Y- 100т/40001000400031653201203607.54100×1800×2500
WC67Y- 125т/32001250320025503201203607.53250×1920×2450
WC67Y- 125т/40001250400034503201203607.54100×1920×2500
WC67Y- 160т/3200160032002540320180440113300×1600×2600
WC67Y- 160т/4000160040003140320180440114100×2000×2600
WC67Y- 160т/6000160060004740320180440116100×2000×2600
WC67Y- 200т/3200200032002540320250530113300×2100×2800
WC67Y- 200т/4000200040003140320250530154100×2100×2900
WC67Y- 200т/5000250050003120400250530155100×2100×3000
WC67Y- 250т/400025004000312040025056018.54100×2200×3500
WC67Y- 250т/500025005000392040025056018.55100×2200×3500
WC67Y- 250т/600025006000472040025056018.56100×2200×3500
WC67Y- 300т/50003000500039100400250560225100×2600×4000
WC67Y- 300т/6000300060004710400250560226100×2600×4000
WC67Y- 300т/7000300070005620400250560227100×2600×4400
WC67Y- 350т/6000350060005100400250560306100×2600×4200
WC67Y- 350т/7000350070005620400250560307100×2600×4500
WC67Y- 400т/4000400040003100400300620304100×2700×3800
WC67Y- 400т/6000400060004280400320630306100×2800×4200
WC67Y- 500т/5000500050004100400320630375100×3000×4400
WC67Y- 500т/6000500060004820400320630376100×3000×4700
WC67Y- 500т/7000500070005620400320630377100×3000×4900
WC67Y- 600т/6000600060004820400320630456100×2965×4700
WC67Y- 600т/7000600070005620400320630557100×2965×4900

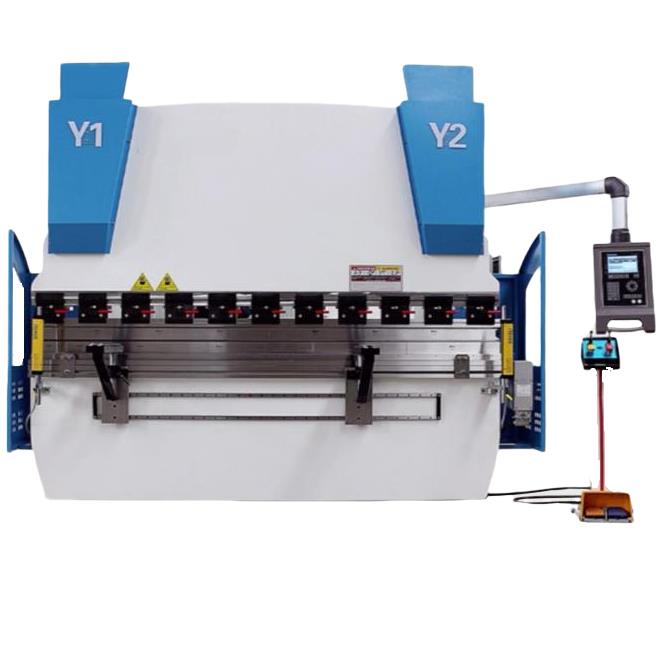

Электрогидравлический листогибочный станок с ЧПУ серии WE67K

15т 40т 80т 100т гидравлический листогибочный станок с ЧПУ

Электрогидравлический листогибочный станок с ЧПУ серии WE67K использует интегральную сварку и интегральную структуру обработки.

Основные компоненты кузова анализируются с помощью программного обеспечения ANSYS для анализа методом конечных элементов, что обеспечивает надежность и
общая точность станка.

Главный масляный цилиндр с обеих сторон нарушает режим управления ходом традиционного механического изгиба типа перегородки.
машина и принимает режим управления с обратной связью, состоящий из электрогидравлического сервоклапана, импортированного из Германии, и линейки решетки, импортированной из Германии.

Особенности WE67YK

● Расширенная конфигурация, высокоточный и высокоэффективный гидравлический листогибочный пресс с ЧПУ.

● Целостная структура сварки

● Электрогидравлическая сервосистема, замкнутый контур управления синхронизацией ползунка

●Двойной механизм коронки

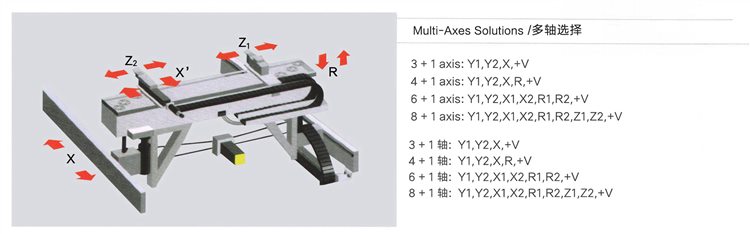

●Стандартная конфигурация с 3-мя осями:
Y1 (вверх-вниз левого цилиндра)
Y2 (вверх-вниз правого цилиндра)
X (вперед-назад заднего упора)
V (гидравлическая коронка)

● Система заднего упора Дополнительно:
4 оси заднего упора (X. R, Z1. Z2)
Задний упор с 5 осями (XR Z1. Z2, X')
6 осей заднего упора (X1. X2. R1. R2, Z1. Z2)

ТипНоминальное давлениеДлина рабочего столаРасстояние между столбцамиГлубина горлаСкользящий ходМаксимальное открытиеМощность двигателяГабаритные размеры
(КН)(мм)(мм)(мм)(мм)(мм)(кВт)(мм)
WE67K-40т/2200400220017752501753205.52300×1500×2000
WE67K-40т/2500400250019752501753205.52600×1500×2000
ВЭ67К-63т/2500630250020952501753605.52600×1600×2300
WE67K-63т/3200630320025702501753605.53300×1600×2300
WE67K-80т/3200800320025653201753607.53300×1700×2300
ВЭ67К-80т/4000800400031653201753607.54100×1700×2300
WE67K-100т/32001000320025603202153607.53300×1800×2400
WE67K-100т/40001000400031653202153607.54100×1800×2500
WE67K-125т/32001250320025503202153607.53250×1920×2450
WE67K-125т/40001250400034503202153607.54100×1920×2500
WE67K-160т/3200160032002540320215440113300×1600×2600
WE67K-160т/4000160040003140320215440114100×2000×2600
WE67K-160т/6000160060004740320215440116100×2000×2600
WE67K-200т/3200200032002540320215530113300×2100×2800
WE67K-200т/4000200040003140320215530154100×2100×2900
WE67K-200т/5000250050003120400215530155100×2100×3000
WE67K-250т/400025004000312040021556018.54100×2200×3500
WE67K-250т/500025005000392040021556018.55100×2200×3500
WE67K-250т/600025006000472040025056018.56100×2200×3500
WE67K-300т/50003000500039100400250560225100×2600×4000
WE67K-300т/6000300060004710400250560226100×2600×4000
WE67K-300т/7000300070005620400250560227100×2600×4400
WE67K-350т/6000350060005100400250560306100×2600×4200
WE67K-350т/7000350070005620400250560307100×2600×4500
WE67K-400т/4000400040003100400300620304100×2700×3800
WE67K-400т/6000400060004280400320630306100×2800×4200
WE67K-500т/5000500050004100400320630375100×3000×4400
WE67K-500т/6000500060004820400320630376100×3000×4700
WE67K-500т/7000500070005620400320630377100×3000×4900
WE67K-600т/6000600060004820400320630456100×2965×4700
WE67K-600т/7000600070005620400320630557100×2965×4900

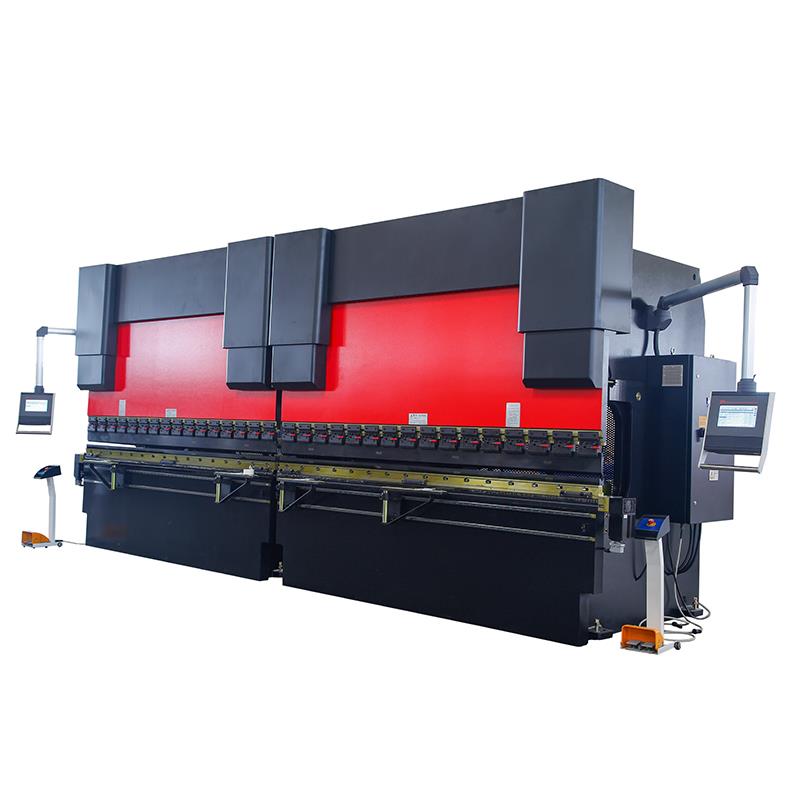

Двойной листогибочный пресс

15т 40т 80т 100т гидравлический листогибочный станок с ЧПУ

Два мейнфрейма (WC67Y/WE67K) были выбраны для настройки синхронного оборудования с двумя машинами.

Комбинированный гибочный станок с двумя станками может обрабатывать сверхдлинные заготовки, особенно подходящие для городского строительства, фонарных столбов, электрических столбов и т.д.

Два типа станков также могут использоваться отдельно для повышения эффективности производства и оснащены
механизм компенсации.

Синхронный механизм использует механический жидкостный сервопривод и механический блок. ●Эта машина была объединена двумя комплектами листогибочных прессов по 400 тонн.

Тандемное управление обеспечивает синхронную работу. Единая машина была объединена рабочим столом, правым и левым настенным щитом.

Из-за транспортировки мы принимаем сборную конструкцию. Стойка имеет большую жесткость, два гидроцилиндра установлены на правый и левый борт, гидросистема находится под действием электросистемы, ходовой шток работает вниз. На поршне есть верхние штампы, когда верхние штампы и нижние штампы соприкасаются, система поднимает давление и формирует заготовки.

С разными штампами и при разных типах гибки можно получать заготовки разной формы. Качество стабильное и
надежный.

ТипНоминальное давлениеДлина рабочего столаРасстояние между столбцамиГлубина горлаСкользящий ходМаксимальное открытие
(КН)(мм)(мм)(мм)(мм)(мм)
WE67K-500т/5000500050004100400320630
WE67K-500т/6000500060004820400320630
WE67K-500т/7000500070005620400320630
WE67K-600т/6000600060004820400320630
WE67K-600т/7000600070005620400320630
WE67K-700т/8000700080005300400320630
WE67K-700т/100007000100005300400320630
WE67K-800т/8000800080005300400320630
WE67K-1000т/1000010000100005300400320630
WE67K-1000т/1200010000120005300400320630
WE67K-1200т/1200012000120005300400320630
WE67K-1200т/140001200086005300400320630

Часто задаваемые вопросы

1. Принимает ли ваша компания индивидуальное предложение, у нас есть особые потребности.

RAYMAX — компания, занимающаяся исследованиями и производством модульных станков с ЧПУ. У нас есть очень богатый опыт и сильные возможности для исследований и разработок станков. Мы очень готовы предложить вам индивидуальное высокоэффективное оборудование, если у вас есть определенные потребности.

2. Какой сертификат получает машина в вашей компании?

Мы прошли сертификацию системы качества ISO9001 и сертификацию CE.

3. Есть ли у вас прайс-лист на дополнительную конфигурацию?

У нас есть различные конфигурации и так много различных спецификаций, поэтому мы не можем предложить вам прайс-лист. Пожалуйста, свяжитесь с нашим инженером по продажам, если вас интересует определенная конфигурация.

4. Принимает ли ваша компания цену CIF?

Цена CIF включает стоимость доставки станка с ЧПУ, которая должна указываться в зависимости от другого порта назначения и в разные месяцы. Пожалуйста, свяжитесь с нами, когда у вас возникнет такая потребность. Цена CIF также включает морскую надбавку, которая составляет 2 ‰ от 1,1 * общей суммы.

5. Если ваш инженер приедет в нашу страну, чтобы починить машину и пройти обучение, сколько это будет стоить?

Стоимость в основном включает стоимость авиабилетов туда и обратно, питание и проживание, а также сбор за визу. Стоимость персонала
100 долларов США/день/человек, как правило, это работа для двух человек. Но это будет зависеть от большого оборудования или установки и отладки всей линии.

6. Какая гарантия?

Гарантия составляет 12 месяцев, которая начинается со дня прибытия машины в порт импортера.

7. Какие у вас способы транспортировки?

Для большинства стран мы транспортируем нашу машину по морю, а для внутренних стран мы можем использовать железнодорожный или автомобильный транспорт. Экспортируемый станок с ЧПУ упакован в деревянный ящик, который можно закрепить в штаб-квартире 40.

8. Если на машину не распространяется гарантия, как взимать стоимость аксессуаров?

Для машины с истекшим сроком гарантии, которая нуждается в замене деталей, мы будем взимать плату в соответствии с предложением на запчасти. Если у вас есть какие-либо вопросы, пожалуйста, напишите нам для консультации.

9. Что бы я сделал, если бы машина вышла из строя?

Если машина неисправна и пользователи не могут решить, пожалуйста, напишите нам для консультации. Наш сервисный отдел ответит в течение 24 часов.

10. Как определить гарантию на машину? Когда вы начали отсчет времени?

Мы идентифицируем гарантию на основе заводского номера. Гарантийные сроки отсчитываются с момента ввода в эксплуатацию и приемки оборудования. Если у вас есть какие-либо вопросы, пожалуйста, напишите нам для консультации.

11. Как долго длится гарантийный срок станка?

Мы привержены клиентским машинам с годовой гарантией. При покупке пользователем, зарегистрированным в качестве участника на этом сайте, с заводским номером машины, вы можете воспользоваться расширенной гарантией на 3 месяца. Для получения подробной информации, пожалуйста, обратитесь к службе членства.

12. Есть ли у MC руководство по техническому обслуживанию и руководство по эксплуатации?

Каждый станок с ЧПУ, покидающий завод, будет сопровождаться соответствующей серией или моделью с инструкциями на английском языке, включая руководство по техническому обслуживанию и руководство по эксплуатации. Прилагаемая документация может также включать инструкции контроллера ЧПУ, инструкции по приобретенным частям (например, поворотный стол, масляный радиатор).

Подробности

  • Ход слайдера (мм): 320 мм
  • Автоматический уровень: полуавтоматический
  • Глубина горловины (мм): 450 мм
  • Тип машины: Торсионный стержень, Бисероплетение
  • Длина рабочего стола (мм): 4000
  • Ширина рабочего стола (мм): 400 мм
  • Размер: 6060*3100*3800мм
  • Состояние: Новый
  • Материал/обработанный металл: Нержавеющая сталь
  • Автоматизация: Автоматическая
  • Дополнительные услуги: обрезка по длине
  • Год: 2021
  • Вес (кг): 1850
  • Мощность двигателя (кВт): 37 кВт
  • Ключевые преимущества: автоматический
  • Гарантия: 1 год
  • Применимые отрасли: Магазины строительных материалов, Ремонтные мастерские, Производственные предприятия, Фермы, Розничная торговля, Строительные работы, Рекламная компания
  • Расположение выставочного зала: США, Германия, Вьетнам, Бразилия, Перу, Мексика, Россия, Таиланд, Марокко, Кения, Чили, Алжир, Южная Африка
  • Тип маркетинга: Новый продукт 2020
  • Отчет об испытаниях оборудования: предоставляется
  • Видео исходящего осмотра: Предоставляется
  • Гарантия на основные компоненты: 1 год
  • Основные компоненты: двигатель
  • Предоставленное послепродажное обслуживание: инженеры доступны для обслуживания оборудования за границей, бесплатные запасные части, установка на месте, ввод в эксплуатацию и обучение, техническое обслуживание и ремонт на месте, видео техническая поддержка, онлайн-поддержка
  • Сырье: Стальной стержень
  • Мощность: Гидравлический
  • Использование: Изгиб металлического листа
  • Напряжение: 220 В/380 В/400 В
  • Материал обработки: Сталь Алюминий
  • Использование: квадратная стальная двутавровая балка и т. д.
  • Обрабатываемый материал: Изгиб листовой стали из мягкой стали
  • Материалы: Гибка алюминиевой пластины
  • Сертификация: ISO 9001:2000
  • Послегарантийное обслуживание: Видеотехническая поддержка, Онлайн-поддержка, Запасные части, Обслуживание и ремонт на месте
