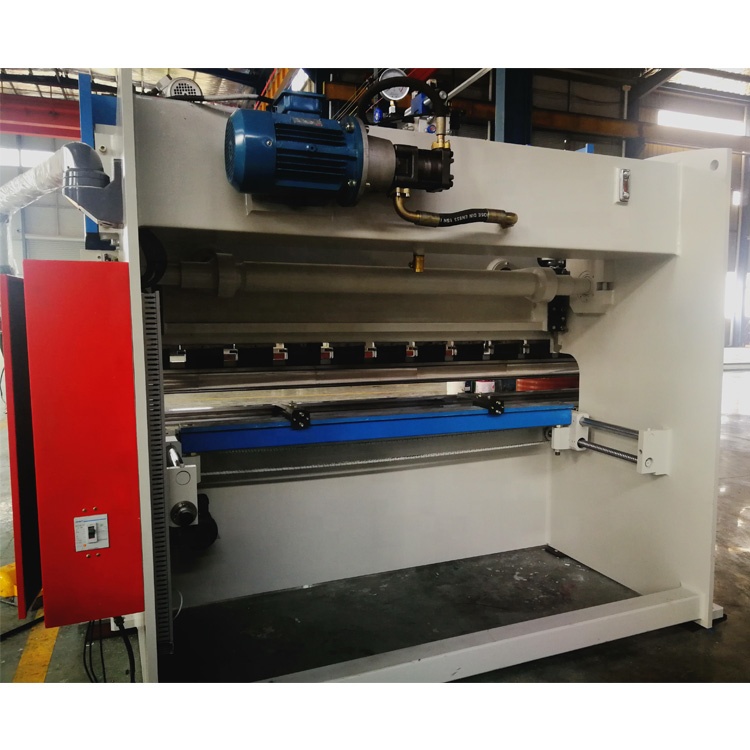

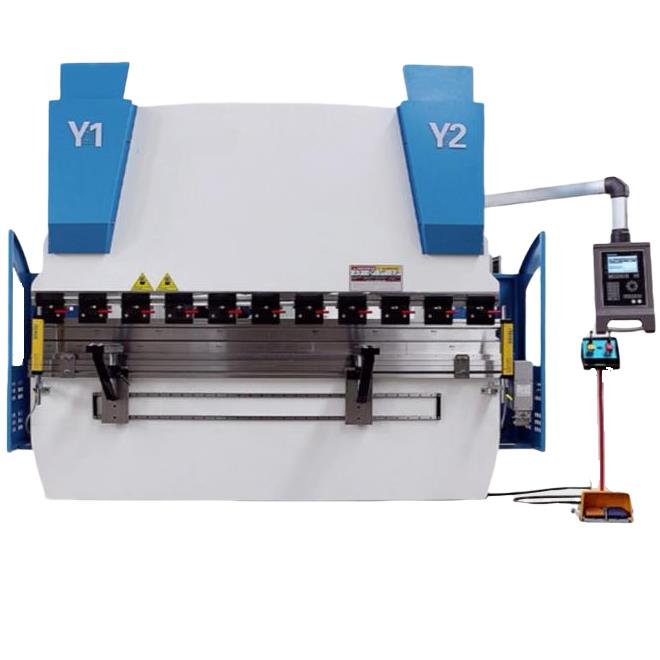

Гидравлический листогибочный пресс 3-метровый 160-тонный высококачественный станок с ЧПУ Wc67y-гибочный станок

Описание продукта

Гидравлический листогибочный станок с ЧПУ с прецизионным задним упором, серводвигателем, защитной защитой, быстрым зажимом, шариковым винтом и линейной направляющей. Все из Германии, США, Голландии, Италии Брендовые запчасти. Толщина и длина изгиба могут быть изготовлены по индивидуальному заказу.

Высокоточный задний упор

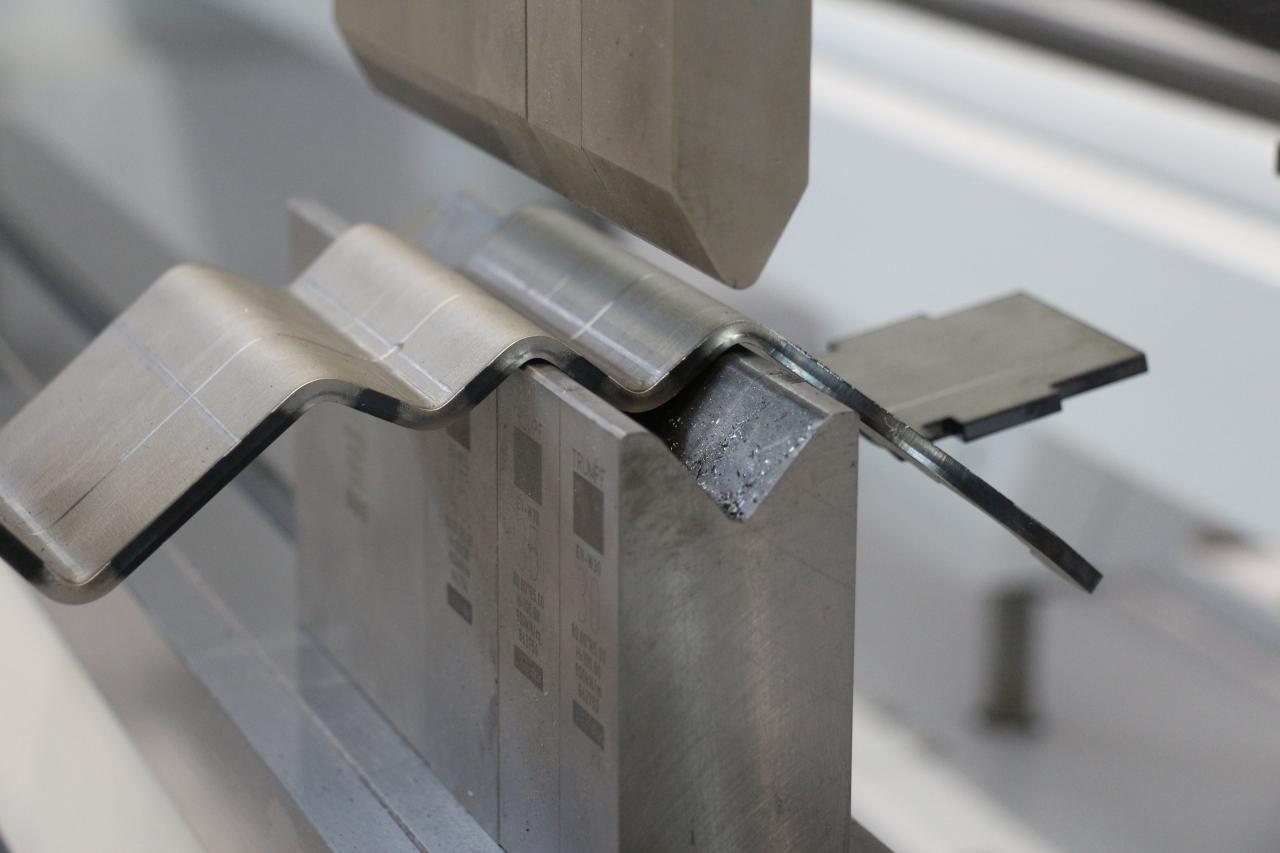

Вырезаемая графика

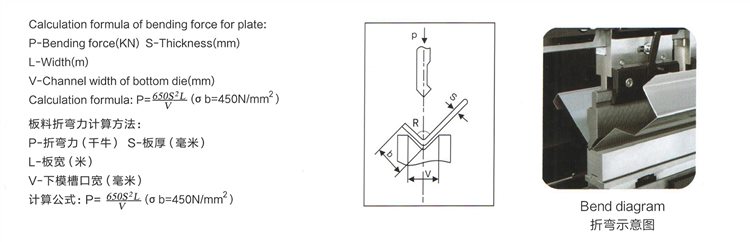

Метод расчета усилия изгиба листа

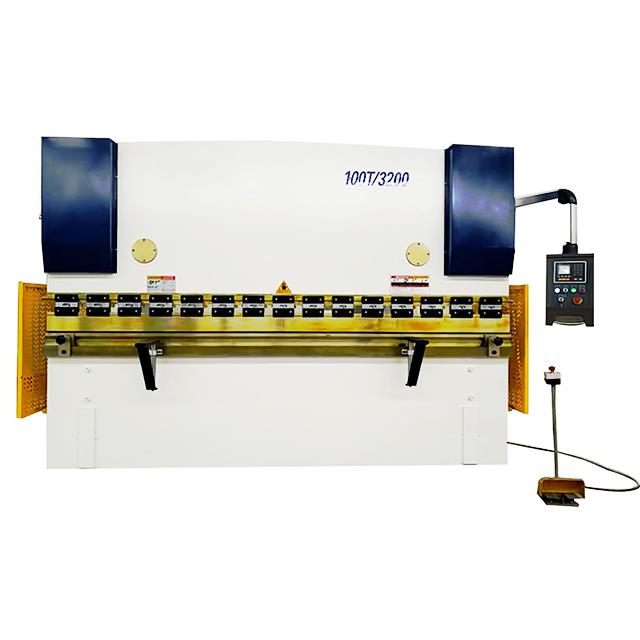

Листогибочный пресс WC67Y/K

• Управление серводвигателем
• Хранение до 100 программ
• До 25 изгибов на программу
• Библиотека инструментов и программа инструментов
• Автоматическая программа угла гибки
• Высокая скорость поршня и задней тележки
• Более высокая точность изгиба и позиционирования

WC67Y/K Особенности

• Вся сварная конструкция машины обеспечивает высокую жесткость; машина разработана с помощью программного обеспечения ANSYS, которое может обеспечить надежность и точность листогибочного пресса.
• Двигатели заднего упора управляются инвертором, который может обеспечить высокую точность позиционирования заднего упора и ползуна за счет изменения частоты и напряжения двигателя.

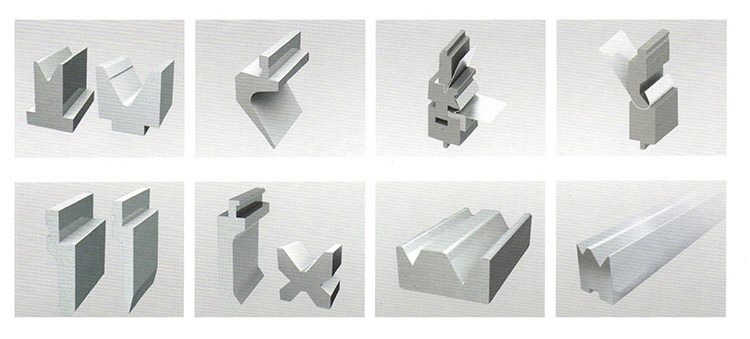

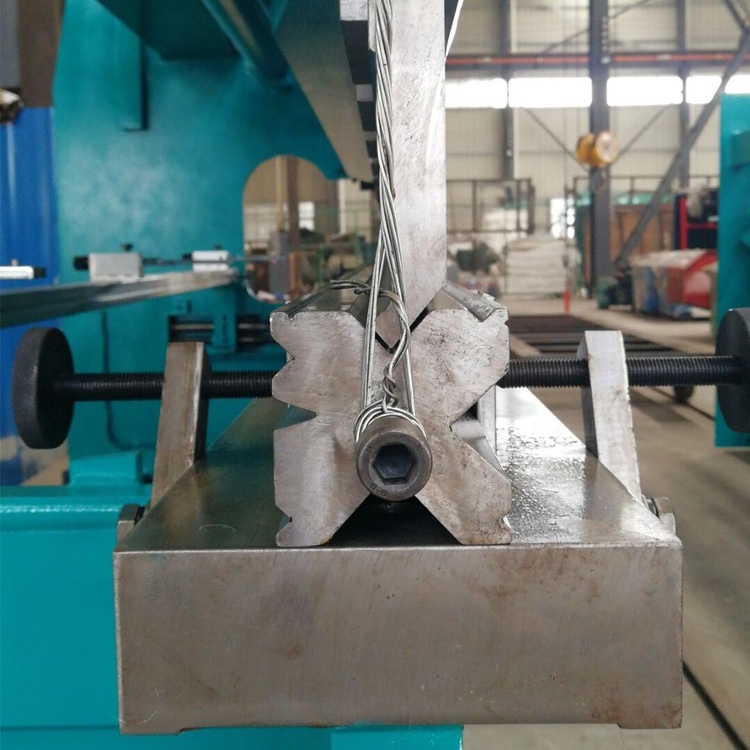

• Различные пуансоны и матрицы являются необязательными в соответствии с требованиями заказчика, например, многогранная матрица, радиусная матрица, гибкая шея и т. д. Один полный стандартный пуансон и матрица будут включены бесплатно.
• Ось X (Backgahge) и ось Y (ход поршня или ход цилиндра) могут быть запрограммированы системным контроллером E21, который может хранить до 40 групп программ. Боковая и задняя металлическая защитная решетка соответствует европейскому стандарту безопасности.
• Гидравлическая перегрузка может быть защищена перепускным клапаном, давление в системе можно легко регулировать с помощью реле давления.
• Ножной переключатель с аварийной кнопкой может немедленно остановить машину в случае аварии.

Тип	Номинальное давление	Длина рабочего стола	Расстояние между столбцами	Глубина горла	Скользящий ход	Максимальное открытие	Мощность двигателя	Габаритные размеры
	(КН)	(мм)	(мм)	(мм)	(мм)	(мм)	(кВт)	(мм)
WC67Y- 40т/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40т/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63т/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63т/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80т/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80т/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100т/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100т/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125т/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125т/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160т/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160т/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160т/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200т/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200т/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200т/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250т/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250т/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250т/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300т/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300т/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300т/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350т/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350т/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400т/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400т/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500т/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500т/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500т/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600т/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600т/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

Листогибочный пресс WE67K

Электрогидравлический листогибочный станок с ЧПУ серии WE67K использует интегральную сварку и интегральную структуру обработки.

Основные компоненты корпуса анализируются с помощью программного обеспечения для анализа методом конечных элементов ANSYS, которое обеспечивает надежность и общую точность станка.

Главный масляный цилиндр с обеих сторон нарушает режим управления ходом традиционного гибочного станка с механическим экраном и принимает режим управления с обратной связью, состоящий из электрогидравлического сервоклапана, импортированного из Германии, и линейки решетки, импортированной из Германии.

Особенности WE67YK

• Расширенная конфигурация, высокоточный и высокоэффективный гидравлический листогибочный пресс с ЧПУ
• Целостная сварочная структура
• Электрогидравлическая сервосистема, замкнутый контур управления синхронизацией ползунка
• Механизм двойной коронки
• Стандартная конфигурация с 3-мя осями:
  Y1 (вверх-вниз левого цилиндра)
  Y2 (вверх-вниз правого цилиндра)
  X (вперед-назад заднего упора)
  V (гидравлическая коронка)

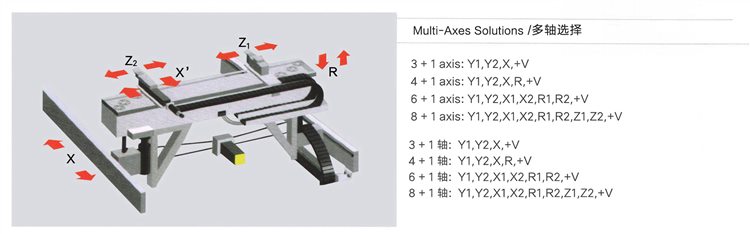

• Система заднего упора Дополнительно:
  4 оси заднего упора (X. R, Z1. Z2)
  Задний упор с 5 осями (XR Z1. Z2, X')
  6 осей заднего упора (X1. X2. R1. R2, Z1. Z2)

Тип	Номинальное давление	Длина рабочего стола	Расстояние между столбцами	Глубина горла	Скользящий ход	Максимальное открытие	Мощность двигателя	Габаритные размеры
	(КН)	(мм)	(мм)	(мм)	(мм)	(мм)	(кВт)	(мм)
WE67K-40т/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40т/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
ВЭ67К-63т/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63т/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80т/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
ВЭ67К-80т/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100т/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100т/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125т/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125т/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160т/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160т/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160т/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200т/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200т/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200т/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250т/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250т/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250т/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300т/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300т/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300т/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350т/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350т/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400т/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400т/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500т/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500т/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500т/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600т/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600т/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

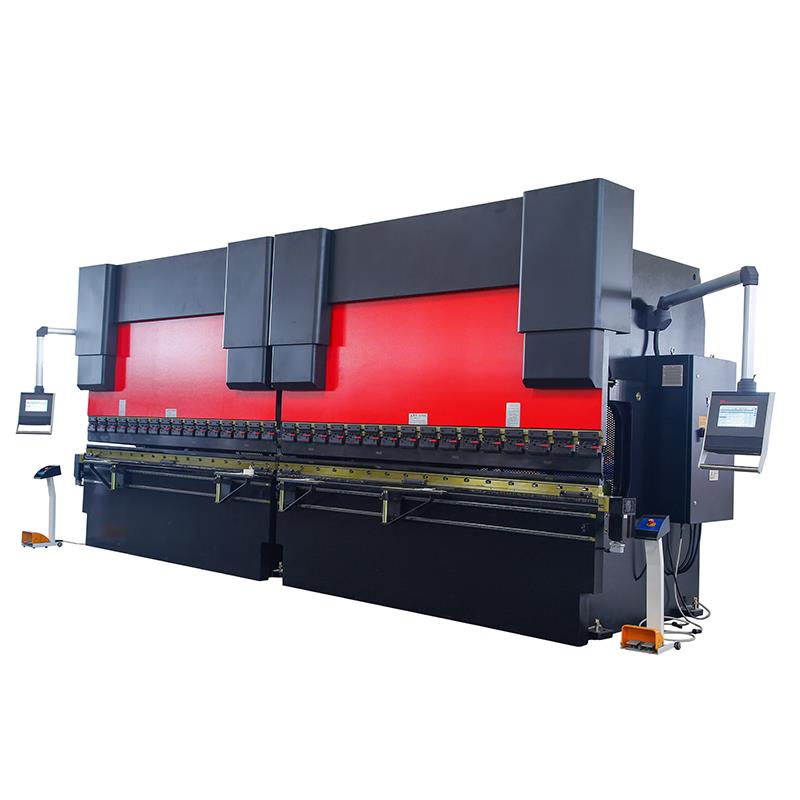

Тандемный листогибочный пресс

• Два мейнфрейма (WC67Y/WE67K) были выбраны для настройки синхронного оборудования с двумя машинами.
• Комбинированный гибочный станок с двумя станками может обрабатывать сверхдлинные заготовки, особенно подходящие для городского строительства, фонарных столбов, электрических столбов и т.д.
• Два типа станков также могут использоваться отдельно для повышения эффективности производства и оснащены механизмом компенсации отклонения.
• Синхронный механизм использует механический жидкостный сервопривод и механический блок.
• Эта машина была объединена двумя комплектами листогибочных прессов по 400 тонн.
• Тандемное управление обеспечивает синхронную работу. Единая машина была объединена рабочим столом, правым и левым настенным щитом.
• Из-за транспортировки мы принимаем сборную конструкцию. Стойка имеет большую жесткость, два гидроцилиндра установлены на правый и левый борт, гидросистема находится под действием электросистемы, ходовой шток работает вниз. На поршне есть верхние штампы, когда верхние штампы и нижние штампы соприкасаются, система поднимает давление и формирует заготовки.
• С разными штампами и при разных типах гибки можно получать заготовки разной формы. Качество стабильное и
  надежный.

Тип	Номинальное давление	Длина рабочего стола	Расстояние между столбцами	Глубина горла	Скользящий ход	Максимальное открытие
	(КН)	(мм)	(мм)	(мм)	(мм)	(мм)
WE67K-500т/5000	5000	5000	4100	400	320	630
WE67K-500т/6000	5000	6000	4820	400	320	630
WE67K-500т/7000	5000	7000	5620	400	320	630
WE67K-600т/6000	6000	6000	4820	400	320	630
WE67K-600т/7000	6000	7000	5620	400	320	630
WE67K-700т/8000	7000	8000	5300	400	320	630
WE67K-700т/10000	7000	10000	5300	400	320	630
WE67K-800т/8000	8000	8000	5300	400	320	630
WE67K-1000т/10000	10000	10000	5300	400	320	630
WE67K-1000т/12000	10000	12000	5300	400	320	630
WE67K-1200т/12000	12000	12000	5300	400	320	630
WE67K-1200т/14000	12000	8600	5300	400	320	630

Часто задаваемые вопросы

Q1. Каков наш основной продукт?

A1: Наша компания является профессиональным оборудованием для обработки листового металла от RAYMAX. Сконцентрируйтесь на четырехстоечном прессе, прессе для тиснения дверей, гибочном станке, станке для резки, станке плазменной резки с ЧПУ, прокатном станке, штамповочном станке, гидравлическом станке для резки металла, сварочном оборудовании. Все эти машины будут решены для бака, кастрюли, тележки и т. Д.

Q2. Когда я могу узнать цену?

A2: мы обычно предлагаем предложение в течение 8 часов, для срочного предложения, пожалуйста, свяжитесь с нами по специальному заказу.

Q3. Что такое торговый термин?

A3: Мы принимаем Ex-work factory, FOB Dalian, CNF или CIF по вашему требованию.

Q4. Как долго наше производство ведет время?

A4: Это зависит от типа оборудования.
Мы часто доставляем товары в течение 35 дней.

Q5. Каков срок оплаты?

A5: банковским переводом перед отправкой или аккредитивом по предъявлении.

Q6. Во время доставки, если есть повреждения продуктов, как вы получаете замену?

A6: Во-первых, мы должны выяснить причину повреждения. В то же время мы сами будем требовать страховку или поможем покупателю.
Во-вторых, мы отправим замену покупателю. Ответственное лицо за вышеуказанные повреждения берет на себя расходы по замене.

Q7. Каковы ваши условия упаковки?

A7: Упаковка: экспортная достойная упаковка, подходящая для контейнерных перевозок.
Деревянный ящик, железный поддон, полиэтиленовая пленка и т. д.

Q8. Проверяете ли вы все свои товары перед доставкой?

A8: Да, у нас есть 100% тест перед доставкой.

Q9: Где находится ваша фабрика?

A9: Наша фабрика расположена в Даляне, провинция Ляонин.

Q10: Какова ваша гарантия?

A10: Гарантия: 24 месяца после коммерческой эксплуатации или 18 месяцев с даты отгрузки, при условии, что срок действия истекает раньше.

Q11: Можете ли вы организовать предотгрузочную инспекцию из тридцати партий?

A11: Предотгрузочная инспекция: предотгрузочная инспекция поставщика является окончательной; предотгрузочная инспекция третьей стороной по стоимости покупателя.

Q12: Можем ли мы сделать наш логотип OEM?

A12: Да, для продуктов с рисунком, предоставленным вами, мы, конечно, наносим ваш логотип ",

Подробности

• Ход слайдера (мм): 320 мм
• Автоматический уровень: полуавтоматический
• Глубина горловины (мм): 450 мм
• Тип машины: Торсионный стержень, Листогибочный пресс
• Длина рабочего стола (мм): 3200
• Ширина рабочего стола (мм): 400 мм
• Размер: 3260*3100*3800мм
• Состояние: Новый
• Материал/обработанный металл: латунь/медь, нержавеющая сталь, СПЛАВ, углеродистая сталь, алюминий
• Автоматизация: Автоматическая
• Дополнительные услуги: обработка
• Вес (кг): 44000
• Мощность двигателя (кВт): 37 кВт
• Ключевые преимущества: автоматический
• Гарантия: 1 год
• Применимые отрасли: Магазины строительных материалов, Ремонтные мастерские, Производственные предприятия, Фермы, Розничная торговля, Строительные работы, Рекламная компания
• Расположение выставочного зала: США, Бразилия, Перу, Таиланд, Аргентина, Чили, Колумбия, Алжир
• Тип маркетинга: Новый продукт 2020
• Отчет об испытаниях оборудования: предоставляется
• Видео исходящего осмотра: Предоставляется
• Гарантия на основные компоненты: 1 год
• Основные компоненты: подшипник, двигатель, насос, шестерня, ПЛК, сосуд высокого давления, двигатель, другое, коробка передач
• Мощность: Гидравлический
• Сырье: Прокат листа/пластины
• Предоставленное послепродажное обслуживание: инженеры доступны для обслуживания оборудования за границей, бесплатные запасные части, установка на месте, ввод в эксплуатацию и обучение, техническое обслуживание и ремонт на месте, видео техническая поддержка, онлайн-поддержка
• имя: цена прессового тормоза
• КОНТРОЛЛЕР: ESTUN E21s
• Управление: преобразователь частоты двигателей переменного тока
• Глубина горловины: 450 мм
• Тип: Гидравлические гибочные инструменты
• Применение: Изгиб нержавеющей стали
• Сертификация: СЕ
• Послегарантийное обслуживание: Видео техническая поддержка, Онлайн поддержка
