Фабричный полностью автоматический 160 тонн 4000 мм гидравлический листогибочный пресс с ЧПУ, 160 тонн листогибочный пресс Ce Cert

Описание продуктов

Вся конструкция гидравлического листогибочного пресса:

Полностью европейский дизайн, обтекаемый вид, моноблок, сварная стальная рама, жесткая к моменту прогиба и высокая прочность на растяжение из материала ST44 A1.

CNSanduan PRESS BRAKE включает в себя элементы управления ЧПУ E210 или DELEM DA41, которые обеспечивают не только безотказную работу жизненно важных операций станка, но и предлагают значительную помощь оператору в выполнении всего процесса гибки.

Высокая точность, высокая эффективность, простота и удобство в эксплуатации, хорошая производительность, выгодная цена и лучший сервис.

Обеспечивает ЧПУ управление двумя стандартными осями (Y и X) с ручной осью R.

Гидравлическая система:

Принять интегрированную гидравлическую систему управления, более надежную и простую в обслуживании. Гидравлическая система от Bosch -
Рексрот, Германия.

В контуре регулирования используются чрезвычайно надежные и точные клапаны Bosch-Rexroth. Каждый полный рабочий цикл может быть достигнут за счет управления гидравлическим клапаном.

Все уплотнения в цилиндре PARKER из США, самого известного бренда, хорошего качества и высокой производительности.

Гидравлическая система оборудована защитой от переполнения, которая может гарантировать отсутствие утечек, а уровень масла можно прочитать или увидеть напрямую.

Возможность непрерывной работы при номинальной нагрузке, стабильная работа и высокая точность.

Электрическая система и защитная блокировка:

Электрическая панель с системой охлаждения, разработанная в соответствии со стандартами CE и состоящая из автоматики и электрического оборудования марки SIEMENS.

Защитное ограждение и защитная блокировка для обеспечения безопасности эксплуатации. Имеют подвижный одноручный педальный переключатель, который легко
работать.

Передние боковые крышки с предохранительными выключателями, защитные ограждения заднего света (категория 4), ножная педаль в соответствии с нормами CE.

Машина сертифицирована Европейским союзом CE и сертифицирована системой качества ISO.

Система синхронного управления:

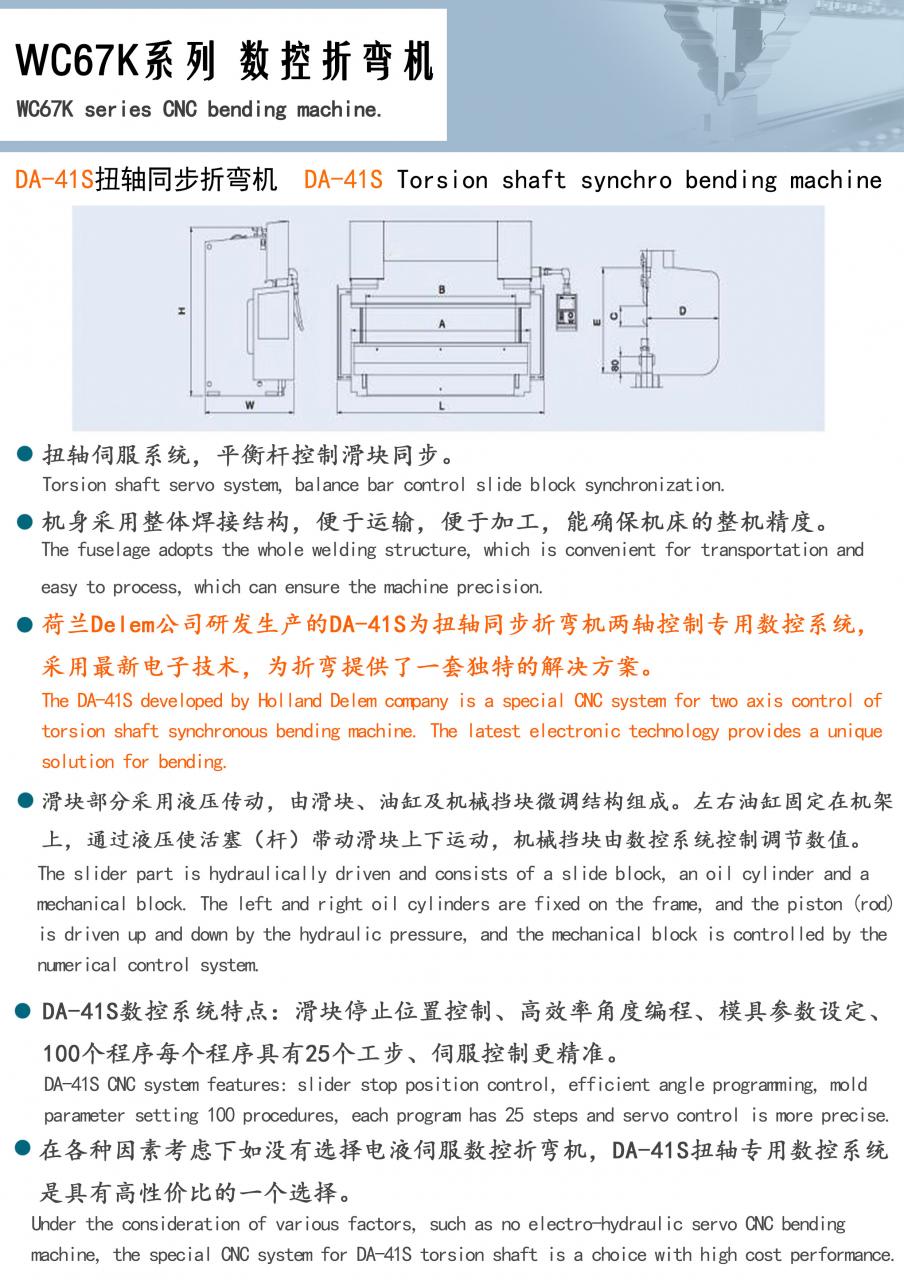

Синхронная система скольжения: используется синхронная система со стальным торсионным стержнем, простая по конструкции и с высокой точностью, обеспечивающая параллельность между лучами, используемая для синхронизма.

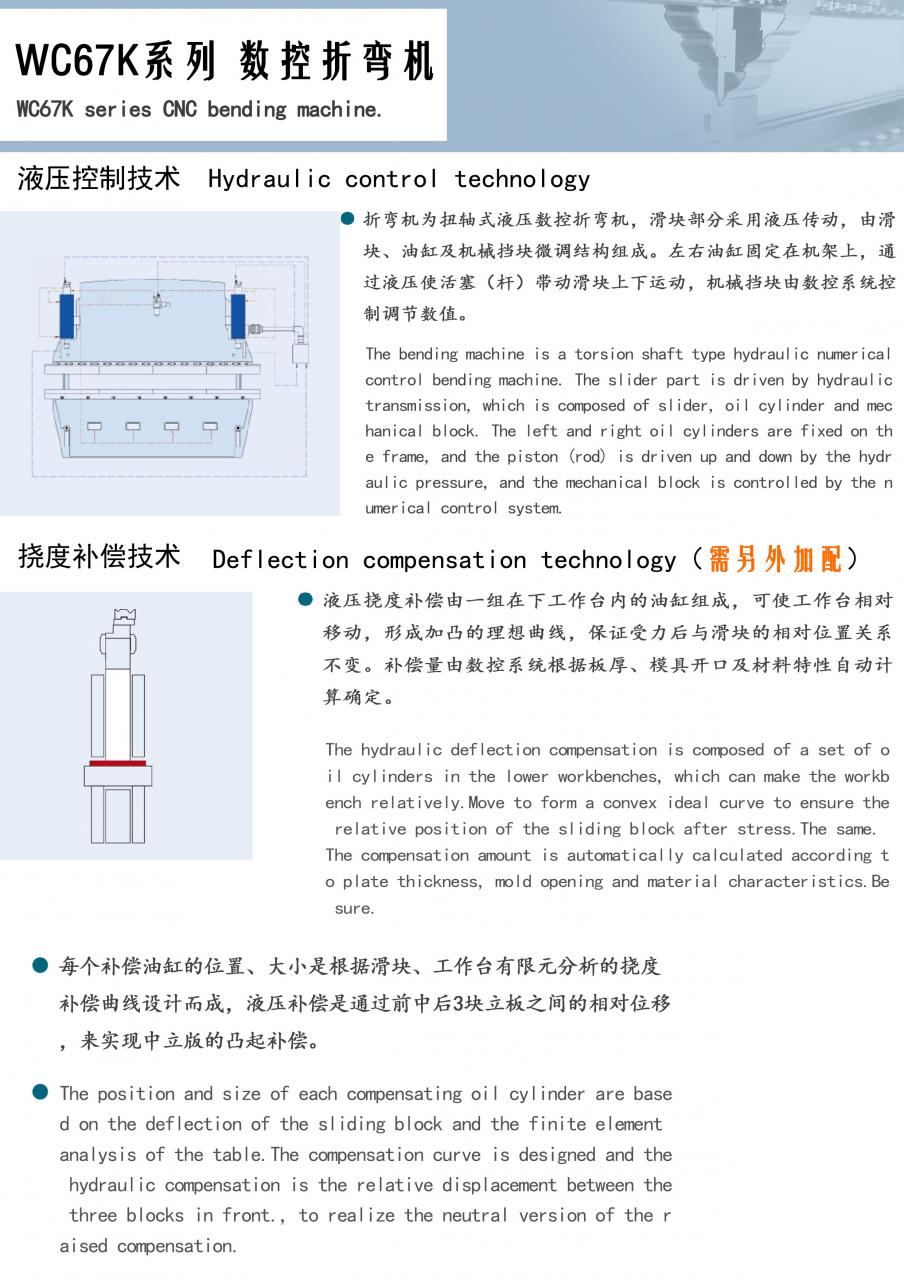

2 конца ползуна имеют 2 синхронизирующих вилки, которые делают систему компенсацией верхней матрицы для повышения точности торможения.

Рабочий стол имеет особую конструкцию, эффективно снижающую степень деформации нижнего инструмента.

Регулировка глубины гибки и конструкции RAM:

Точность изгиба и постоянство повторяемости достигаются за счет простой механической системы с регулируемой глубиной.

Может медленно перемещать плунжер вверх, что позволяет оператору удобно контролировать заготовку.

Универсальная фиксирующая поверхность верхнего инструмента может соответствовать требованиям зажима самого дальнего инструмента.

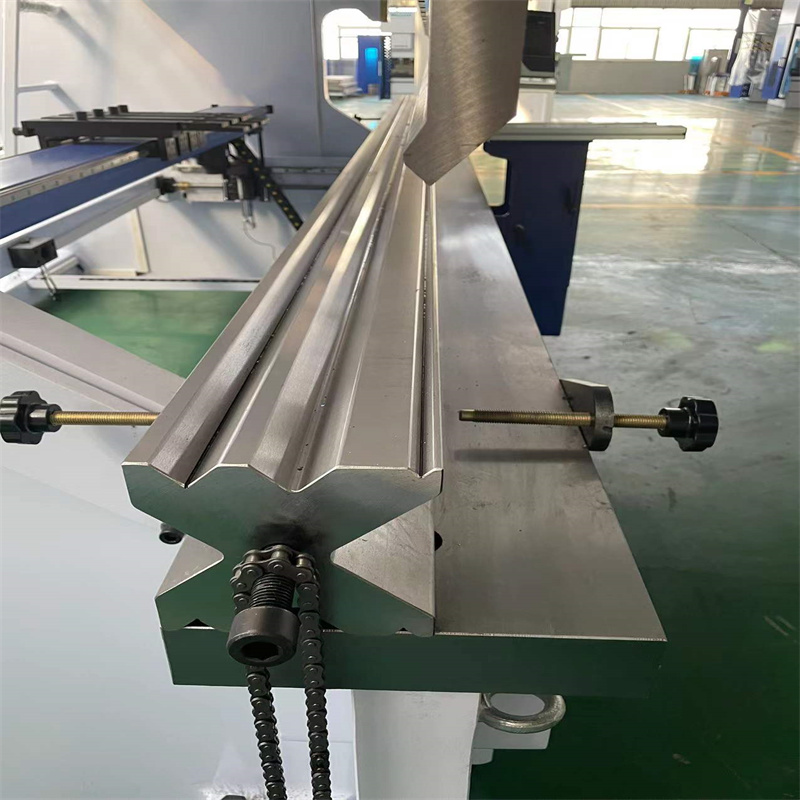

Закаленные и отшлифованные стандартные верхние и нижние инструменты 4V-Die (профили 4x1000 мм).

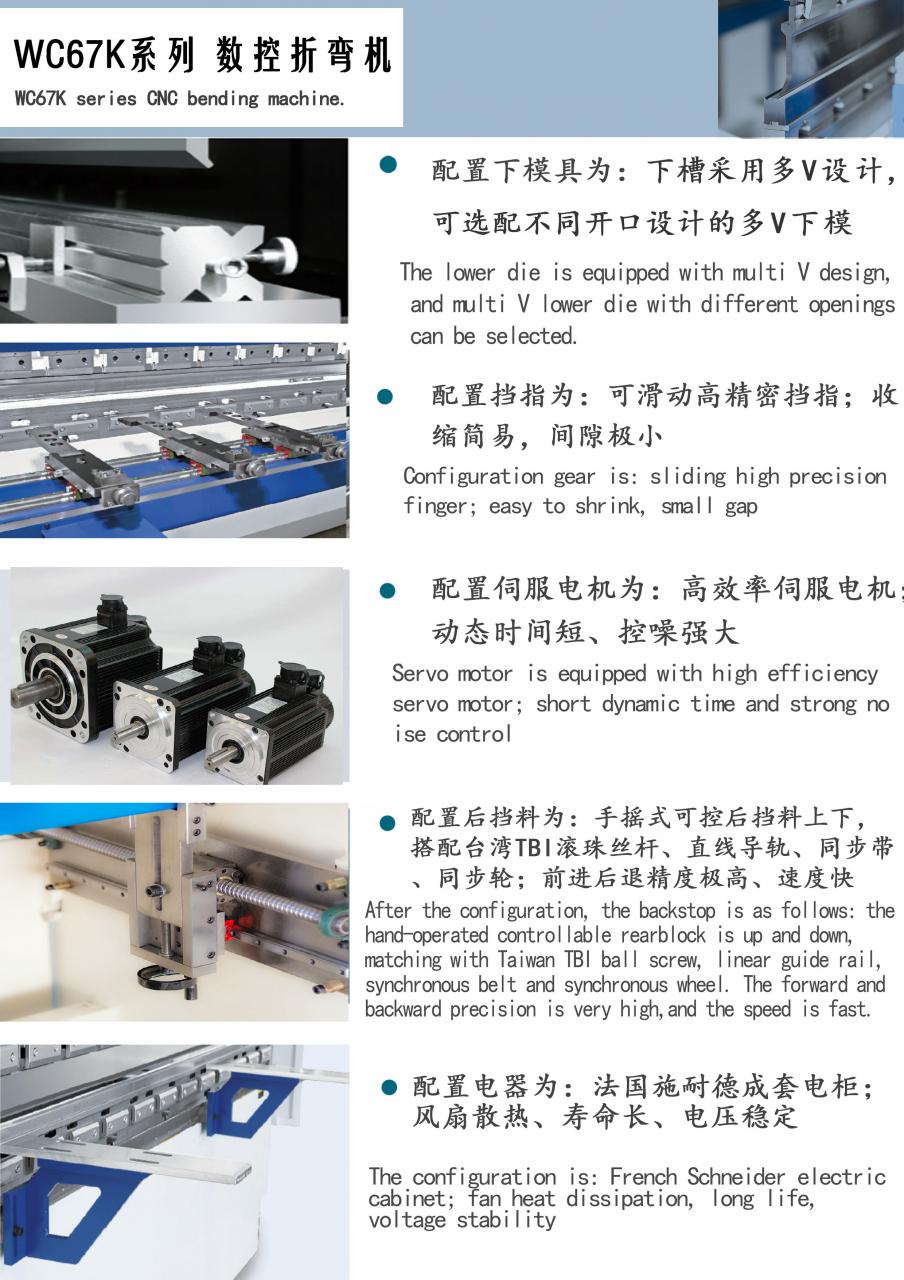

Задний упор с сервоприводом (стандарт)

Система заднего упора с ЧПУ с осью X с шарико-винтовой передачей с приводом от серводвигателя переменного тока и на линейных подшипниках с точностью 0,01 мм.

Задний упор имеет достаточную механическую прочность и жесткость с баковой конструкцией датчика.

Высокоточный шариковый винт и линейная направляющая. Особая конструкция с упором для пальцев увеличивает диапазон заднего упора.

Модели	Номинальное давление (кн)	Длина Таблица (мм)	Расстояние Между корпусом (мм)	Горло Глубина (мм)	Ход (мм)	Открытым Высота (мм)	Главный Двигатель (кВт)	Вес (т)	Габаритные размеры (ДШ) (мм)
ВК67К-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
ВК67К 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
ВК67К-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
ВК67К 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
ВК67К 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
ВК67К-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
ВК67К-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
ВК67К-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
ВК67К-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
ВК67К-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
ВК67К-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
ВК67К-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
ВК67К-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
ВК67К-1000/6000	10000	6000	4800	700	400	800	55	105

Подробности

• Ход слайдера (мм): 250 мм
• Автоматический уровень: Полностью автоматический
• Глубина горловины (мм): 400 мм
• Тип машины: Синхронизированный
• Длина рабочего стола (мм): 3200
• Ширина рабочего стола (мм): 200 мм
• Размер: 4000x2250x4060 мм
• Состояние: Новый
• Место происхождения: Аньхой, Китай
• Материал/обработанный металл: латунь/медь, нержавеющая сталь, углеродистая сталь, алюминий, ПВХ
• Автоматизация: Автоматическая
• Дополнительные услуги: формирование концов
• Год: 2021
• Вес (кг): 6000
• Мощность двигателя (кВт): 18,5 кВт
• Ключевые преимущества: конкурентоспособная цена
• Гарантия: 2 года
• Применимые отрасли: автомобильная промышленность, производство стальных конструкций, электротехническая промышленность, производство автозапчастей, производство лифтов, энергетика, корабли и контейнеры, кухонное оборудование, нестандартная промышленность, производство дверей из нержавеющей стали.
• Расположение выставочного зала: Великобритания, Нет
• Тип маркетинга: Новый продукт 2020
• Отчет об испытаниях оборудования: предоставляется
• Видео исходящего осмотра: Предоставляется
• Гарантия на основные компоненты: 2 года
• Основные компоненты: двигатель
• Система ЧПУ:: Э21, КТ8, ДА41С, ДА52С, ДА53Т, ДА58Т, ДА66Т, КТ12
• Ключевое слово:: Отожмите тормоз
• Сырье:: Завальцовка листа/плиты
• Тип:: Гидравлические гибочные инструменты
• Ось управления ЧПУ:: Y1 Y2 X/Y1 Y2 X W-ось Коронка
• Электрические компоненты:: Schneider Electrical с французского
• Мощность двигателя:: Сименс из Германии
• BackGauge & RAM Drive:: Инвертор от Schneider Electrical
• Шариковый винт/полированный стержень:: HIWIN от TaiWan Brand
• Цвет:: Опционный
• Сертификация: СЕ
• Предоставленное послепродажное обслуживание: техническая поддержка по видео, онлайн-поддержка
• Послегарантийное обслуживание: Видео техническая поддержка, Онлайн поддержка
