Гидравлический листогибочный станок с ЧПУ Модель Wc67k-80tx3200

Применение продукта

Наш ассортимент гидравлических листогибочных прессов прост в использовании, легко запускается и удобен в обслуживании. Это основная машина на рынке гибки металла, широко используемая в промышленности по обработке листового металла.

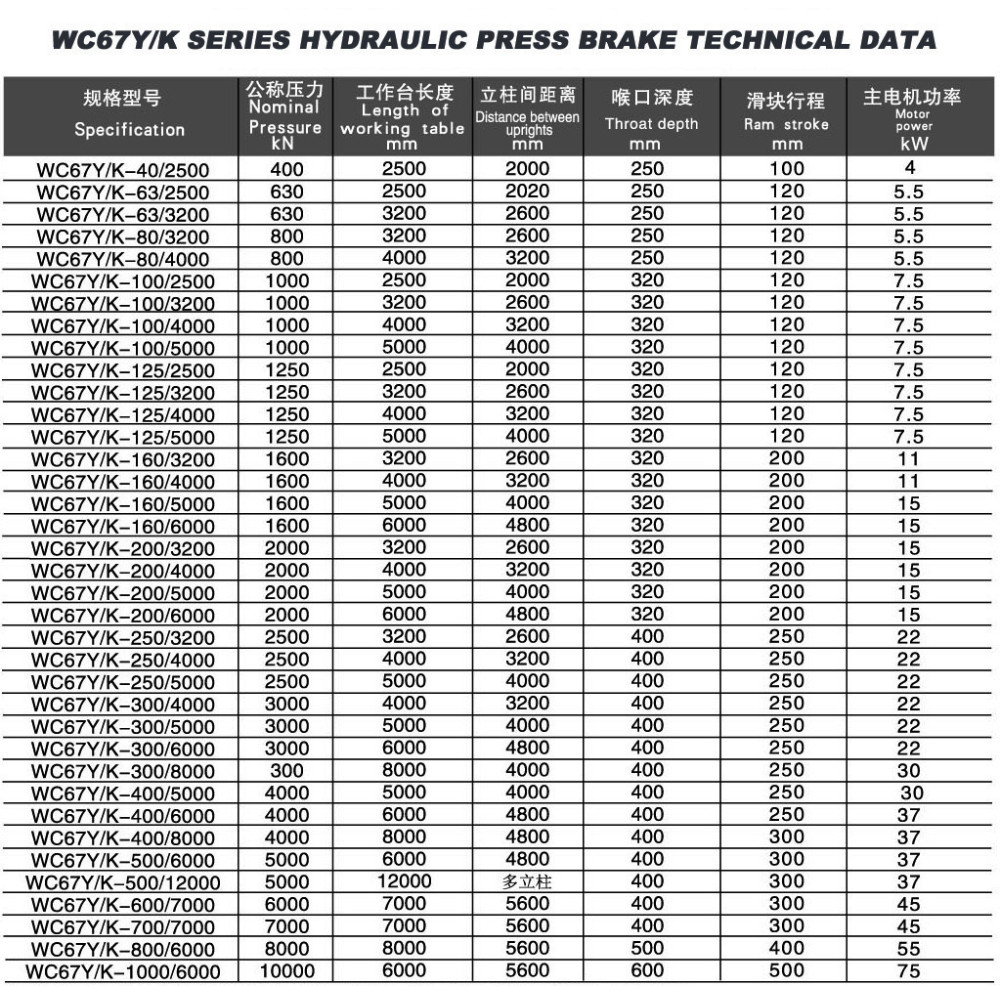

ТЕХНИЧЕСКИЙ ПАРАМЕТР
1	Модель машины	WC67Y-100TX3200
2	Номинальное давление	КН	1000
3	Длина рабочего стола	мм	3200
4	Прочность на сдвиг листа	МПа	ób≤450
5	Глубина горла	мм	320
6	ход поршня	мм	120
7	Максимальная открытая высота	мм	380
8	Мощность главного двигателя	кВт	7.5

Основные характеристики

1. Обтекаемый дизайн ЕС, все компоненты машины разработаны в соответствии с инструкциями автоматизированного проектирования и программного обеспечения CAD / CAE / CAM, чтобы полностью гарантировать интенсивность и жесткость всех компонентов.

2. Инженеры RAYMAX используют параметрический 3D SolidWorks, используя анализ FEM и DOE, а также статический анализ и анализ механизмов.

3. Весь корпус машины представляет собой моноблочную сварную сборку из высококачественной стали. После процедуры сварки корпус машины будет фрезерован для обеспечения баланса и точности.

4. Механический синхронный механизм и комплексная компенсация предназначены для повышения точности обрабатываемых деталей.

5. Принять интегрированную гидравлическую систему, более надежную и простую в обслуживании.

6. Ход и расстояние заднего упора регулируются двигателем и хорошо регулируются вручную, регулировка отображается цифровыми счетчиками.

7. Дюймовый, одиночный, непрерывный режим работы, разработанный для машины, а время реверсирования и поддержания может контролироваться реле времени.

8. Гуманистический подход к обеспечению безопасности во всех деталях, а также научные детали по стандарту RAYMAX.

Стандартное оборудование

1. Компенсация клина при зажиме верхнего пуансона

2. Опорные рычаги пластины

3. Складной стопорный палец

4. Стандартные верхние штампы и нижние штампы Multi-V

5. Гидравлическая и электрическая защита от перегрузки

6. Квадратный рычаг и передние опорные рычаги

7. Матрицы могут быть разработаны в соответствии с требованиями клиентов. Машина будет оснащена стандартными пресс-формами/штампами, и будет отправлен чертеж. И нестандартные пресс-формы/штампы могут быть разработаны, если клиенты могут предоставить чертеж пресс-форм/штампов или рабочие детали, которые мы разработаем. Верхнюю форму можно сделать в разрезе.

8. Двигатель SIEMENS или двигатель высокого качества China Hanneng

9. Гидравлическая система Bosch Rexroth в Германии или гидравлическая система Youtong верхнего уровня в Китае.

10. USA SUNNY Hydraulic Gear Pump или CHINA Shanghai YONGMING Высококачественный гидравлический шестеренчатый насос, который используется для китайской авиационной промышленности.

11. Уплотнительные детали будут из JAPAN VALQUA.

12. Германия SIEMENS или Франция SCHNEIDER Основные электрические элементы.

13. ШВП и полированный шток Тайваня HIWIN с точностью 0,05 мм.

14. Система ЧПУ ESTUN E21 или другая система контроллера ЧПУ.

Особенности системы контроллера ЧПУ E21

1. Контроль положения заднего упора.

2. Интеллектуальное управление позиционированием.

3. Одностороннее и двунаправленное позиционирование, которое эффективно устраняет зазор шпинделя.

4. Функции ретракта.

5. Автоматический поиск ссылок.

6. Резервное копирование и восстановление параметров одним ключом.

7. Быстрая индексация позиций.

8. Место для хранения 40 программ, каждая программа имеет 25 шагов.

9. Защита от отключения питания.

10 мм/дюйм, китайский/английский. Подробные изображения

Как рассчитать силу изгиба?

8 (соотношение) x 2 мм (толщина) x 2,5 метра (ширина) = 40
Итак, вам нужен листогибочный пресс WC67Y-40T/2500 для гибки малоуглеродистой стали толщиной 2 мм и шириной 2500 мм.

Часто задаваемые вопросы

Q1. Вы фабрика или торговая компания и где вы находитесь?

О: мы являемся фабрикой, расположенной в Аньхой, Китай, транспортировка удобна.

Q2. Как долго у вашей машины гарантийный срок?

О: 12 месяцев. Наша машина поставляется с гарантией на 1 год, за исключением изнашиваемых частей и повреждений, вызванных неправильным использованием/небрежностью. По истечении этого периода вы все равно можете пользоваться нашим сервисом все время.

Q3. Есть ли у вашей компании какие-либо сертификаты?

О: Да. У нас есть CE, ISO 9001 и так далее.

Q4. У вас есть инструкция по эксплуатации машины?

О: Да. У нас есть инструкция по эксплуатации машины на английском языке вместе с машиной.

Q5. Какое время доставки?

A: Как правило, выполнение заказа занимает 15-25 рабочих дней. Точное время доставки будет подтверждено дальнейшим сообщением.

Q6. Могу ли я разместить свой собственный логотип на продуктах?

О: Да. Вы можете разместить свой собственный логотип на продуктах. Сопутствующие товары ",

Подробности

• Ход слайдера (мм): 120 мм
• Автоматический уровень: полуавтоматический
• Глубина горловины (мм): 320 мм
• Тип машины: Торсионная балка
• Длина рабочего стола (мм): 3200
• Ширина рабочего стола (мм): 200 мм
• Размер: 3300x1500x2200 мм
• Состояние: Новый
• Материал/обработанный металл: латунь/медь, нержавеющая сталь, СПЛАВ, углеродистая сталь, алюминий, пластик, ПВХ, углеродистая сталь, нержавеющая сталь, алюминий
• Автоматизация: Автоматическая
• Дополнительные услуги: формирование концов
• Вес (кг): 6000
• Мощность двигателя (кВт): 7,5 кВт
• Ключевые преимущества: конкурентоспособная цена
• Гарантия: 2 года
• Применимые отрасли: гостиницы, магазины одежды, магазины строительных материалов, мастерские по ремонту машин, заводы-изготовители, фабрики по производству продуктов питания и напитков, фермы, рестораны, домашнее использование, розничная торговля, продовольственные магазины, типографии, строительные работы, энергетика и горнодобывающая промышленность, магазины продуктов питания и напитков , Другое, Рекламная компания
• Расположение выставочного зала: США, Вьетнам, Филиппины, Индонезия, Мексика, Таиланд, Шри-Ланка, Бангладеш, Малайзия
• Маркетинговый тип: обычный продукт
• Отчет об испытаниях оборудования: предоставляется
• Видео исходящего осмотра: Предоставляется
• Гарантия на основные компоненты: 2 года
• Основные компоненты: подшипник, двигатель, шестерня, ПЛК
• Название продукта: Гидравлический листогибочный пресс
• цвет: Подгонянный
• Напряжение: 220В/380В/415В/440В/подгонянный
• Тип: Гидравлический станок для гибки металла
• Электрические элементы: Германия Siemens
• Система управления: Эстун E21
• Вес: 6000 кг
• Сертификация: ISO 9001:2000
• Предоставленное послепродажное обслуживание: онлайн-поддержка
