Листогибочный пресс с ЧПУ с фотоэлектрической защитой Электрогидравлический синхронный гибочный станок

Электрогидравлический листогибочный пресс

Листогибочный пресс RAYMAX оснащен системой выпуклости с ЧПУ для повышения качества, системой обратного упора с сервоприводом для
повышенные скорости и трехмерный графический блок управления для имитации последовательностей изгиба и точек столкновения. Также увеличены рабочие скорости, ход, дневной свет и мощность прессования машин серии GENIUS. Будущее - в результате роста цен на энергию и все более экономичных приводов с регулируемой скоростью, предлагаемых на рынке, решения с регулируемой скоростью находятся на переднем крае.

характеристики продукта

Тип	63 т/2500	80 т/3200	100 т/3200	160 т/3200	200т/3200	250 т/3200	300 т/3200
Номинальная сила (кН)	630	800	1000	1600	2000	2500	3000
Длина изгиба (мм)	2500	3200	3200	3200	3200	2700	3200
Расстояние по вертикали (мм)	1900	2700	2700	2700	2700	2700	2700
Глубина горла (мм)	350	350	400	400	400	400	400
Ход слайдера (мм)	170	170	200	200	200	200	200
Максимальное открытие (мм)	380	380	420	420	420	420	420
Основная мощность (кВт)	5.5	7.5	7.5	11	15	15	22
Кричащие цилиндры	2	3	3	3	3	3	3
Оси управления	3+1	3+1	3+1	3+1	3+1	3+1	3+1
Перемещение по оси X (мм)	500	500	500	500	500	500	500
Скорость оси X (мм/с)	200	200	200	200	200	200	200
Габаритные размеры (ДхШхВ) (мм)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 х2500	3500x1680 х2550	3500x1700 x2600	3500x1800 x2730
Вес (тонн)	5.8	7.8	8.5	11	14.2	15.6	16.8

Конфигурация продукта

Система управления ДА-53Т

* Сенсорная навигация «Горячие клавиши»

* 10,1-дюймовый цветной TFT с высоким разрешением

*До 4 осей (Y1,Y2 + 2 доп. оси)

*Контроль коронации

*Библиотека инструментов/материалов/продуктов

* Управление сервоприводом и преобразователем частоты

*Усовершенствованные алгоритмы управления по оси Y для клапанов с замкнутым и разомкнутым контуром.

*TandemLink (опция)

*Подключение карты памяти USB

* Автономное программное обеспечение Profile-T

Быстрые зажимы

*Стандартные нижние штампы с двойным V-образным вырезом разного размера и различной формы на выбор, удобные для замены штампов, способные изгибать обычные листы, с высокопроизводительным рабочим столом с ЧПУ с двойным V-образным штампом, удобным для установки сегментированных штампов.

Тайваньская шарико-винтовая передача HIWIN и линейная направляющая

* Оснащенный тайваньским шарико-винтовой передачей HIWIN и линейной направляющей, задний упор имеет горизонтальную установочную конструкцию корпуса с высокой стабильностью, одинарную двойную направляющую, высокую точность, привод по оси X, автоматическую систему ЧПУ.

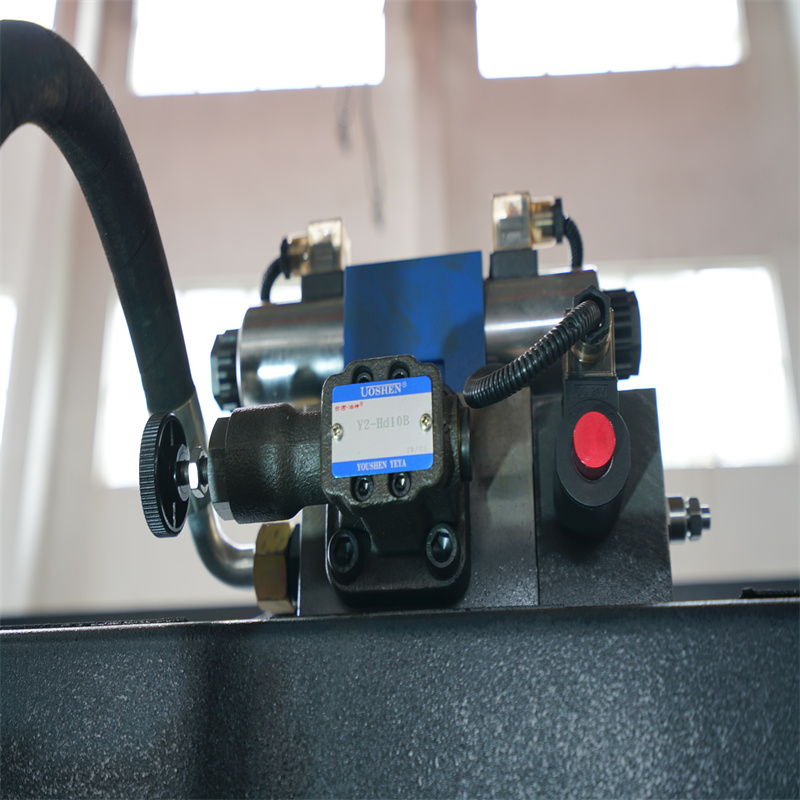

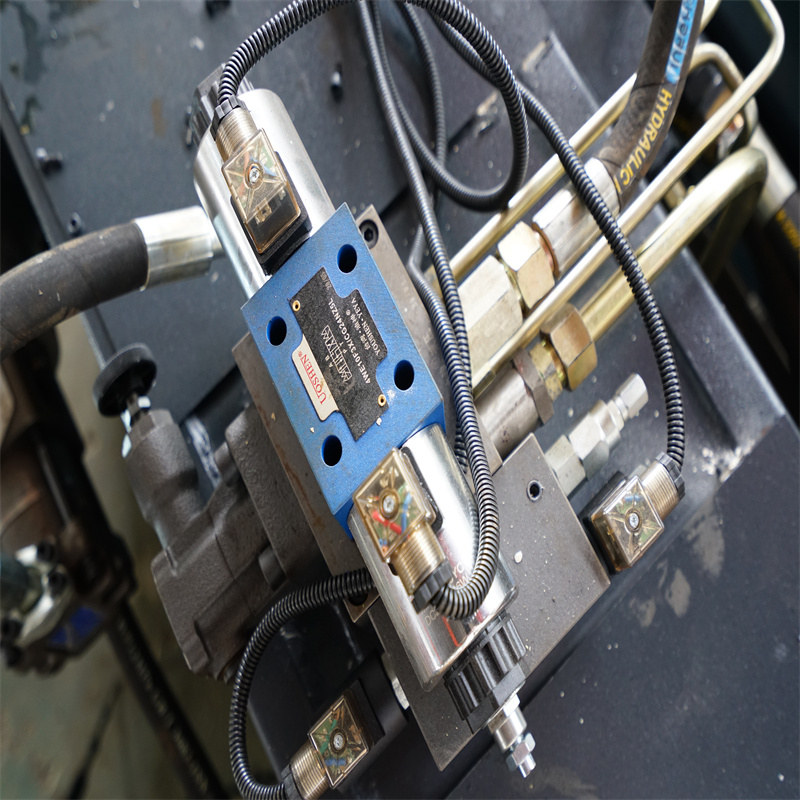

Всемирно известный гидравлический набор значений

Примите клапан цилиндра Германии BOSCH REXROTH самого высокого качества, чтобы обеспечить высокую производительность и высокую надежность, отсутствие утечек и неисправностей.

V-ось Механический карканье

Механическое искривление по оси V, повышающее точность угла изгиба и линейность

Сименс двигатель

Гарантирует срок службы машины и снижает уровень шума при работе.

Ножной переключатель

* Он подвижен и может остановить работу в любое время с помощью аварийной кнопки. Увеличение срока службы и дополнительная чувствительность. Это более надежно.

Ручной задний упорный палец

* от 2 до 5 пальцев заднего упора (стандартно 3)

масляный насос

* Американский всемирно известный бренд гидравлического насоса. Он хорошо работает и обеспечивает большую мощность для всей системы. Использование насоса Sunny обеспечивает длительный срок службы насоса и низкий уровень шума при работе.

Инструменты из 42CrMo

* Плашки изготовлены из стали 42CrMo, твердость после термообработки до 42 градусов, что обеспечивает срок службы штампа

Испания FAGOR Решетка линейка

* Сигнал положения ползунка поступает на контроллер с помощью испанской линейки FAGOR Grating, затем контроллер ЧПУ регулирует объем топливного бака, изменяя размер открытия синхронного клапана, тем самым управляя ползунком (Y1, Y2), работающим на той же частоте, поддерживая параллельное состояние рабочего стола.

Мощный кабинет

*Французская электрика Schneider для обеспечения стабильности машины и сервопривод Estun для контроля точности осей X, Y.

*Открытая дверь

*Выключение

Подробности

• Ход слайдера (мм): 120 мм
• Автоматический уровень: Полностью автоматический
• Глубина горловины (мм): 320 мм
• Тип машины: Синхронизированный
• Длина рабочего стола (мм): 3200
• Ширина рабочего стола (мм): 3200 мм
• Размер: 3500x1700x2200 мм
• Состояние: Новый
• Место происхождения: Китай
• Материал/обработанный металл: латунь/медь, нержавеющая сталь, СПЛАВ, углеродистая сталь, алюминий
• Автоматизация: Автоматическая
• Дополнительные услуги: обрезка по длине
• Год: 2021
• Вес (кг): 2800
• Мощность двигателя (кВт): 13,5 кВт
• Ключевые преимущества: автоматический
• Гарантия: 2 года
• Применимые отрасли: гостиницы, магазины одежды, магазины строительных материалов, мастерские по ремонту машин, заводы-изготовители, фабрики по производству продуктов питания и напитков, фермы, рестораны, домашнее использование, розничная торговля, продовольственные магазины, типографии, строительные работы, энергетика и горнодобывающая промышленность, магазины продуктов питания и напитков , Другое, Рекламная компания
• Расположение выставочного зала: Нет
• Тип маркетинга: Новый продукт 2021 г.
• Отчет об испытаниях оборудования: предоставляется
• Видео исходящего осмотра: Предоставляется
• Гарантия на основные компоненты: 2 года
• Основные компоненты: подшипник, двигатель, насос, ПЛК, двигатель
• Система управления ЧПУ: DA53T
• Функция: Гибка листового металла
• Мощность: 13 кВт
• Название продукта: пресс-тормоз
