160t-4000 4-осевой гидравлический листогибочный пресс с ЧПУ

Описание продуктов

Листогибочный пресс — это новый гибочный станок с ЧПУ, выпущенный RAYMAX в 2020 году и подходящий для производителей, предъявляющих высокие требования к точности и экономичности. 4-осевой гибочный станок с ЧПУ — наша самая популярная модель по объему и настоящая рабочая лошадка, изготовленная из высококачественных деталей и обеспечивающая серьезную надежность. Технология синхронизации Y1 и Y2 обеспечивает высокую скорость подхода, изгиба и возврата. Длина изгиба и диапазон давления могут быть настроены в соответствии с различными производственными требованиями.

Стабильная и прочная работа корпуса машины

1, Сварка рамы машины интегрирована.

2. Рама станка сформирована трехмерным обрабатывающим центром с ЧПУ за один процесс, что обеспечивает параллельность и вертикальность каждой монтажной поверхности.

3, ламинирование внутренних напряжений путем закалки Дробеструйная обработка для удаления ржавчины и антикоррозийная обработка.

4, Дробеструйная обработка для удаления ржавчины и антикоррозийной обработки.

Научный дизайн

1, синхронное движение осей Y1 и Y2, каждая из которых управляется независимым цилиндром.

2. Возможность добавления опций и обновлений конфигурации на более позднем этапе.

Экологически чистый

Низкий уровень шума при ожидании и быстром опускании (менее 25 децибел), нажатии и возврате, так как давление в гидравлической системе является замкнутым контуром управления сервоприводом главного двигателя. Потребление энергии ниже, чем у обычной машины, на 60% благодаря использованию серводвигателя.

Технические параметры

Для получения дополнительных моделей машин, пожалуйста, свяжитесь с нами, мы ответим вам как можно скорее!
Модель	Расстояние между полюсами (мм)	Глубина горла (мм)	Ход слайдера (мм)	максимальная высота (мм)	Сила (кВт)	Масса (кг)	Размеры (мм)
63 т/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63 т/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80 т/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80 т/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80т/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100т/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100 т/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100т/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125 т/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125 т/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160 т/3200	2580	320	120	460	11	10000	3200x1700x2700
160т/4000	2900	320	160	460	11	11000	4000x1700x2800

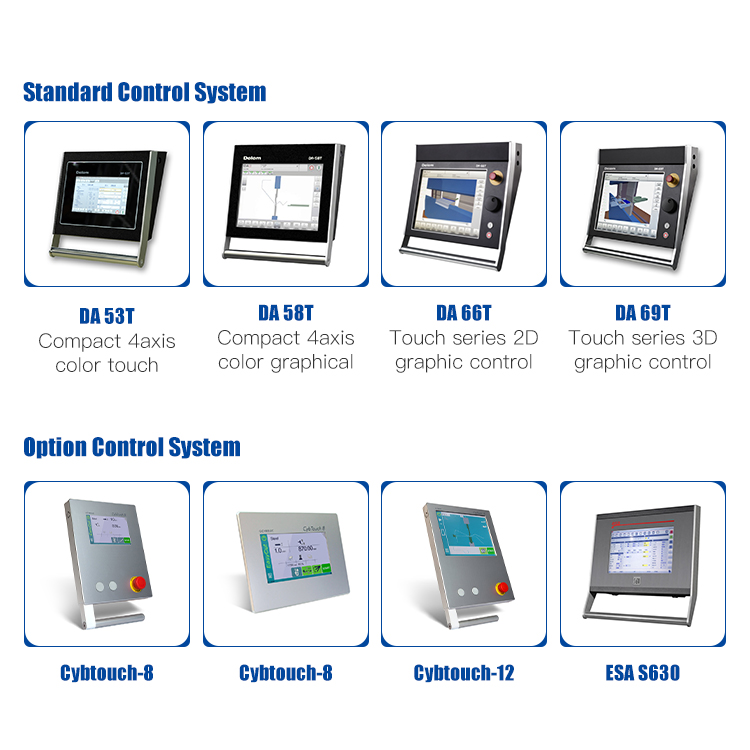

Система контроля

Гибочный станок с ЧПУ Amuda может быть оснащен различными системами управления. Наша высокоэффективная система заднего упора предоставляет нашим клиентам различные решения по автоматизации.

Дисплей машины

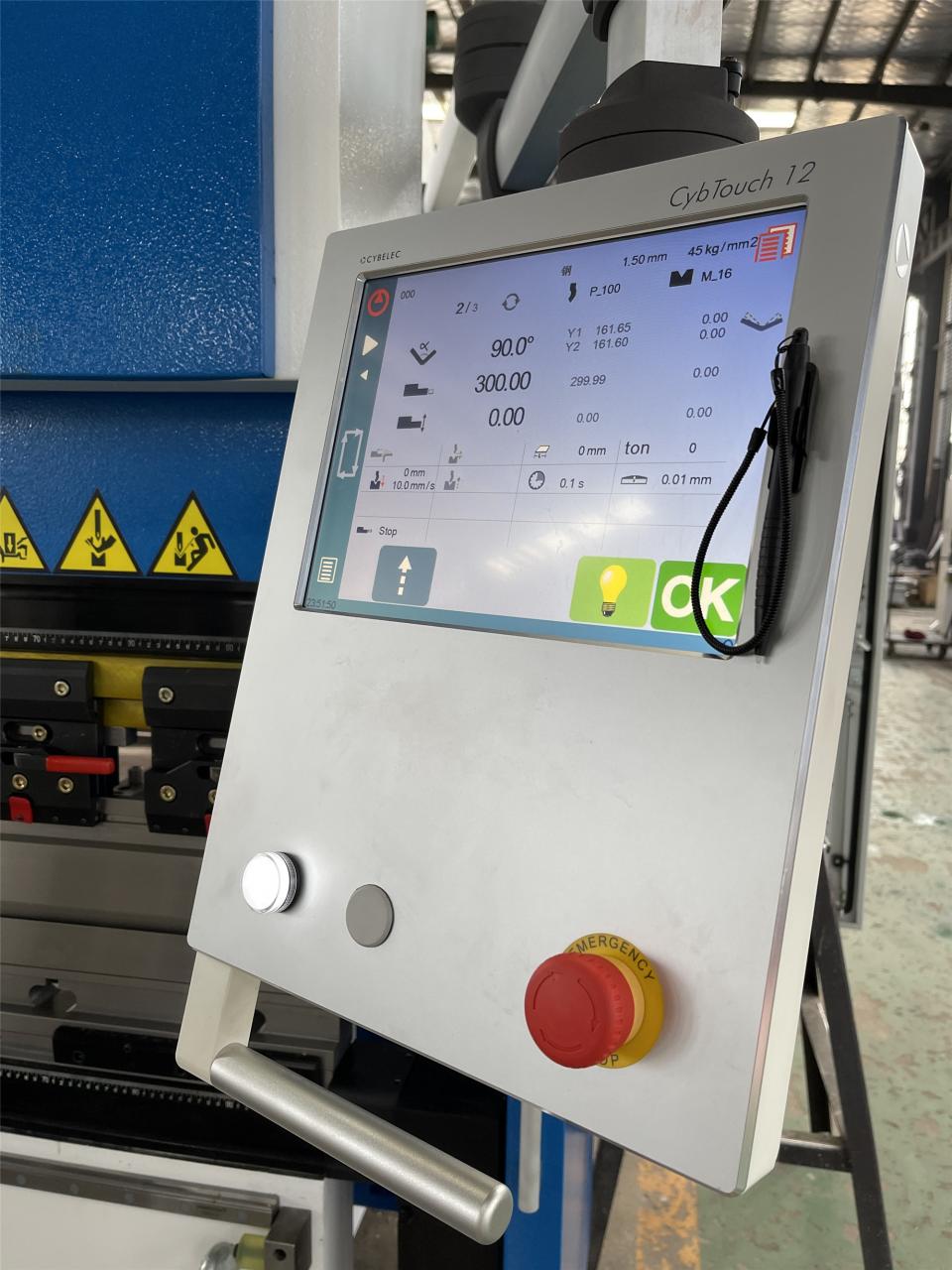

Система управления Cybtouch-12

1. Контролирует 4 оси.

2. Автоматическая последовательность гибки (опция).

3. Расчет припуска на изгиб.

4. Давление - расчет венчания.

5. Модульные инструменты для каждой детали или изгиба.

6. Коррекция угла и заднего упора.

7. Дистанционное обслуживание через беспроводное соединение с ПК или ноутбуком.

8. Порт USB для карты памяти для передачи/резервного копирования данных.

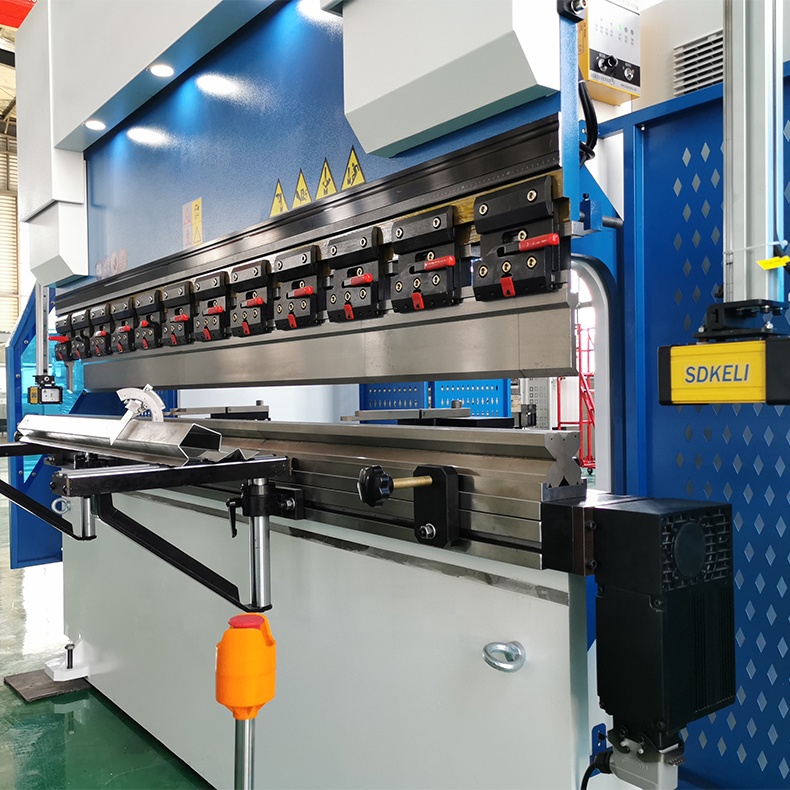

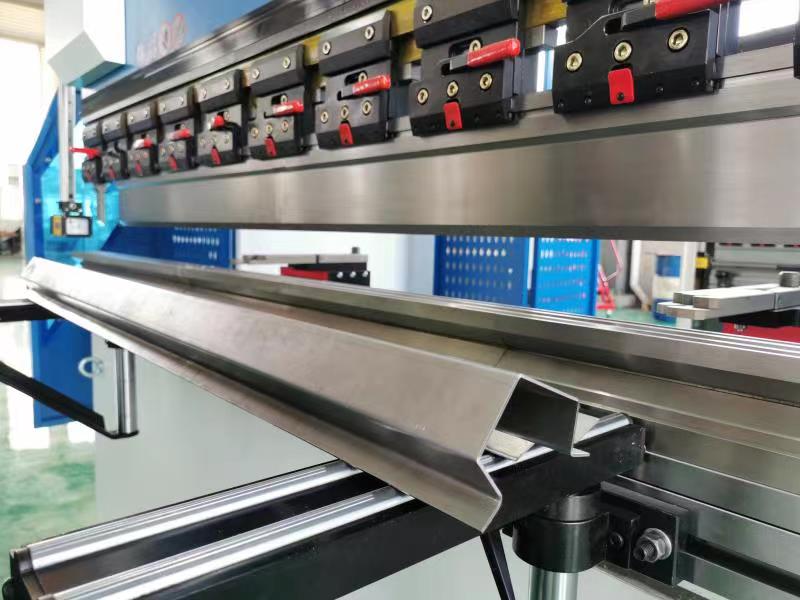

Высокоэффективный рабочий стол

1, вы можете использовать всю длину изгиба, так как нет интерференционных контуров.

2, пресс-форма с ЧПУ

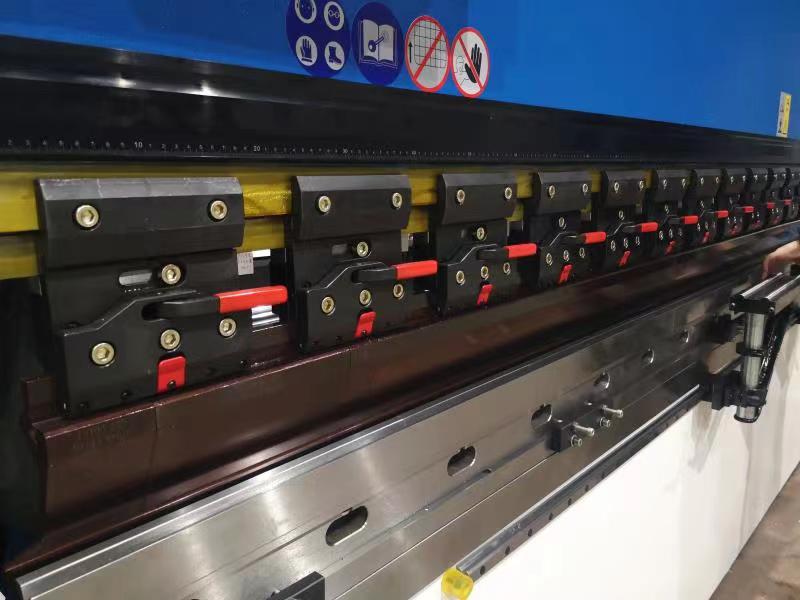

3, Quick clip: быстрая смена инструмента благодаря вертикальной установке, чтобы сократить время настройки.

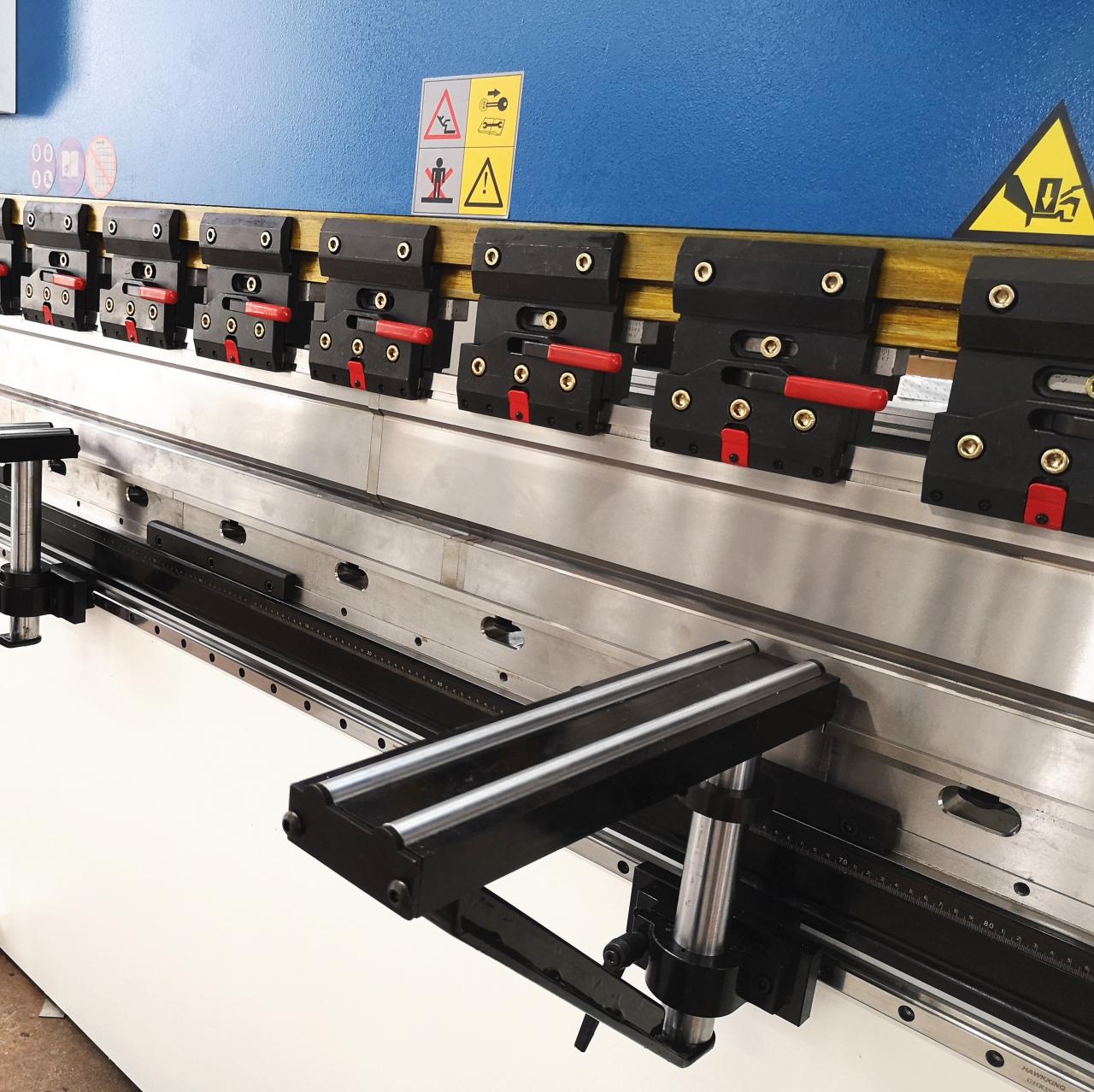

4. Опорные рычаги: эргономичные опорные кронштейны и светодиодное освещение рабочей зоны максимально упрощают работу.

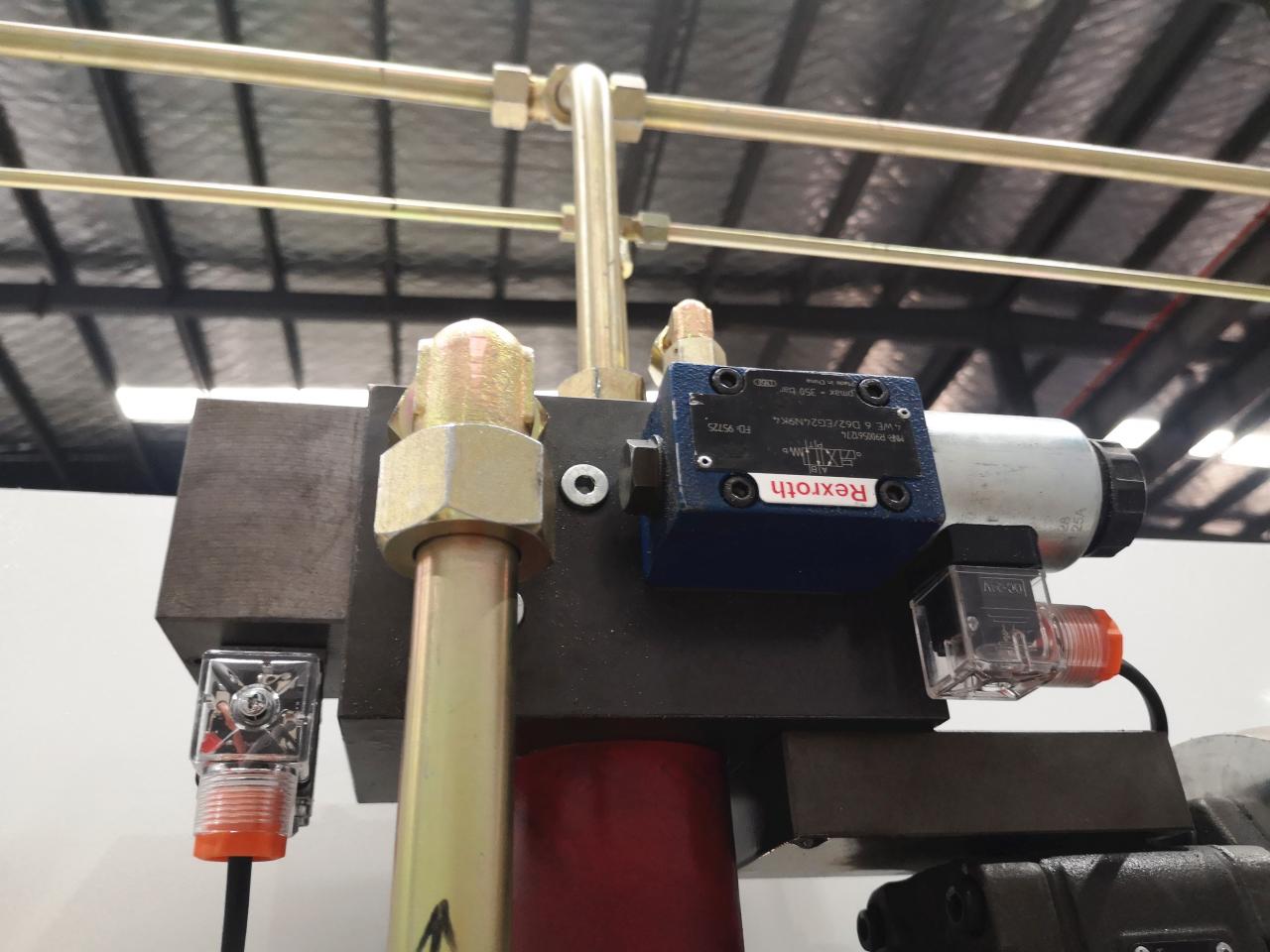

5. Гидравлический клапан (Rexroth из Германии)

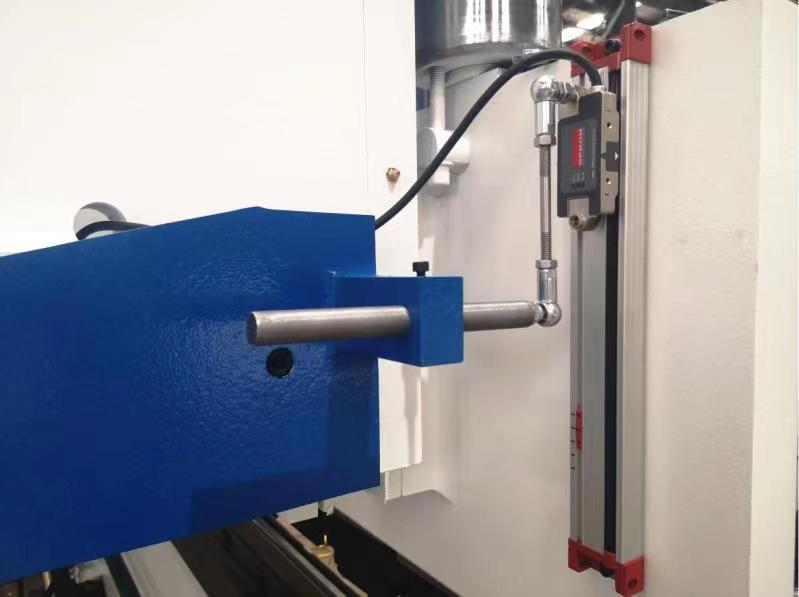

6, решетчатая линейка GIVI (из Италии): точное позиционирование хода

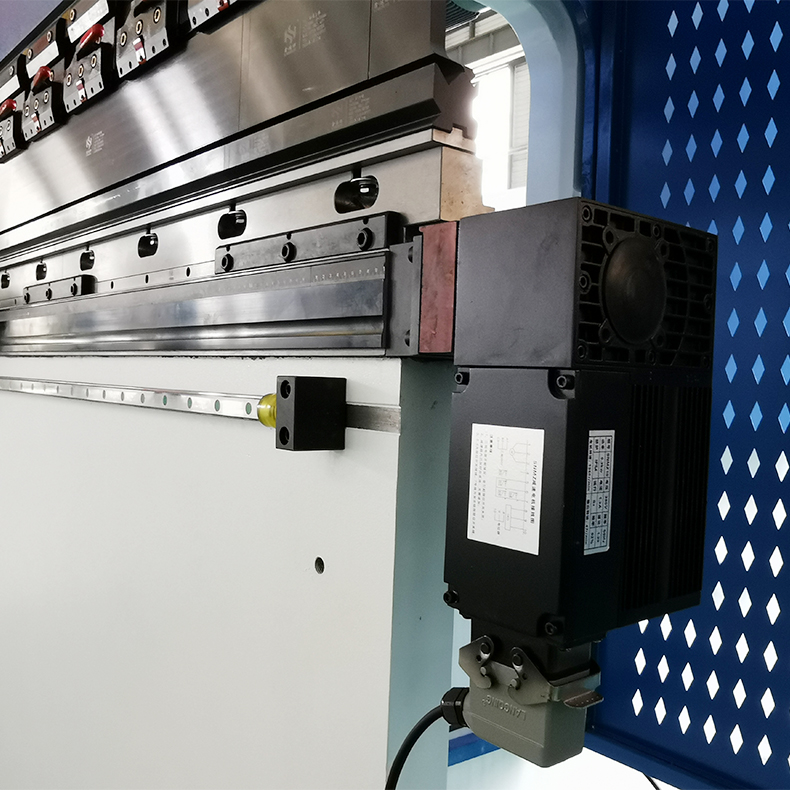

7. Автоматическая система загиба: для более точного угла изгиба.

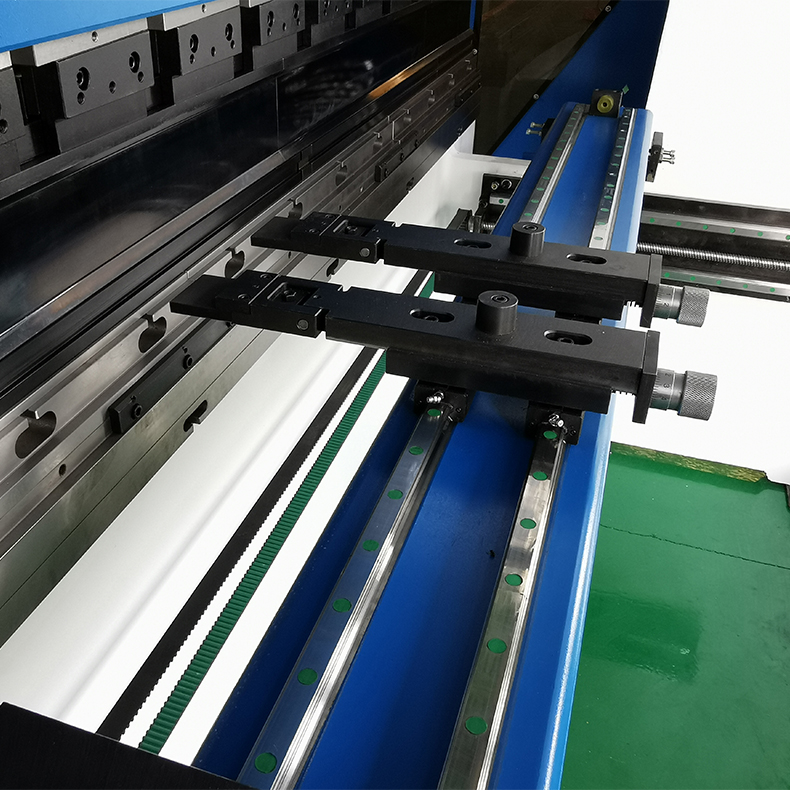

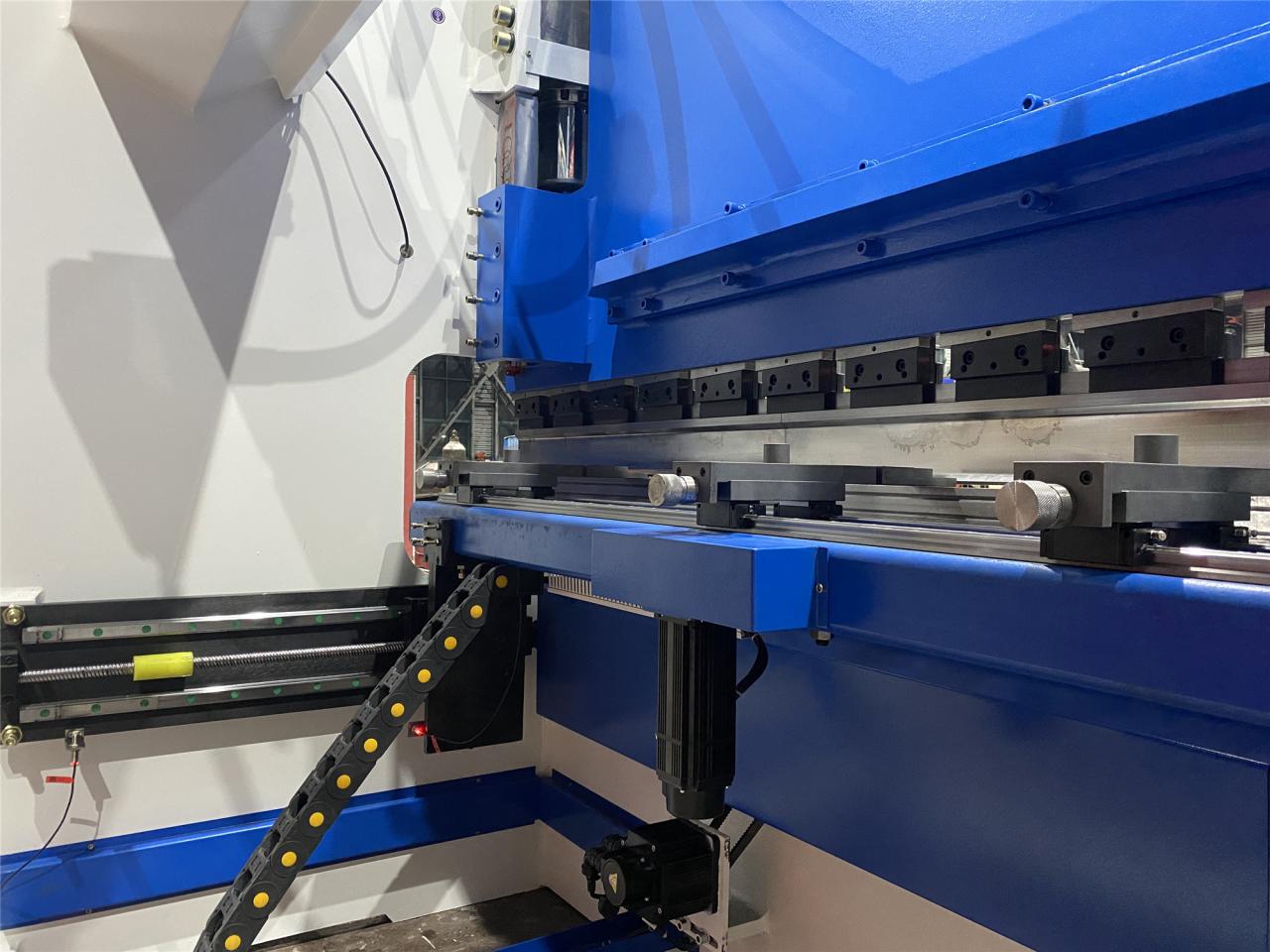

8, лазерный безопасный высокоэффективный и мощный задний датчик

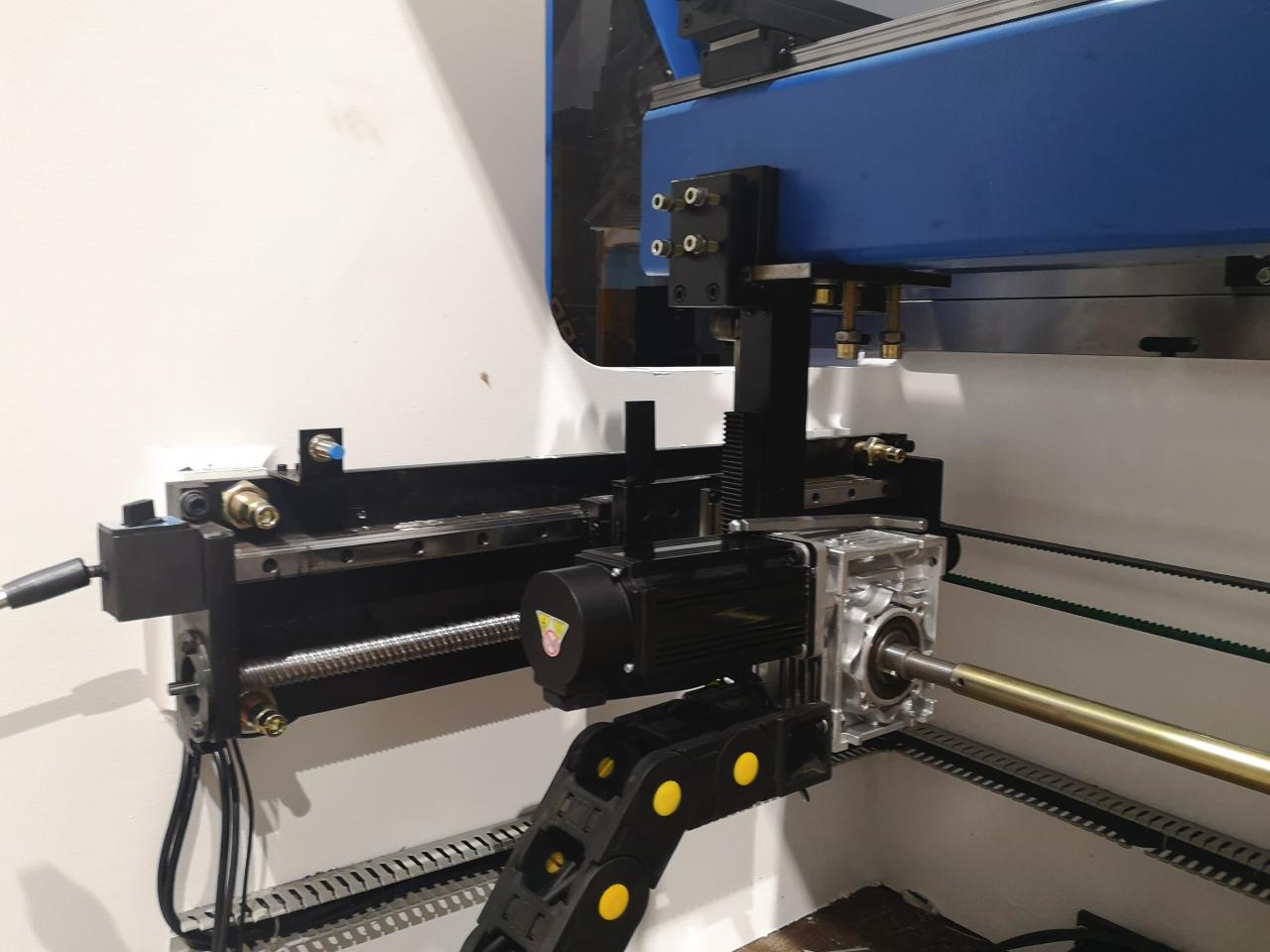

1, задний датчик сервопривода: система обратного датчика сервопривода для увеличения скорости и энергосбережения.

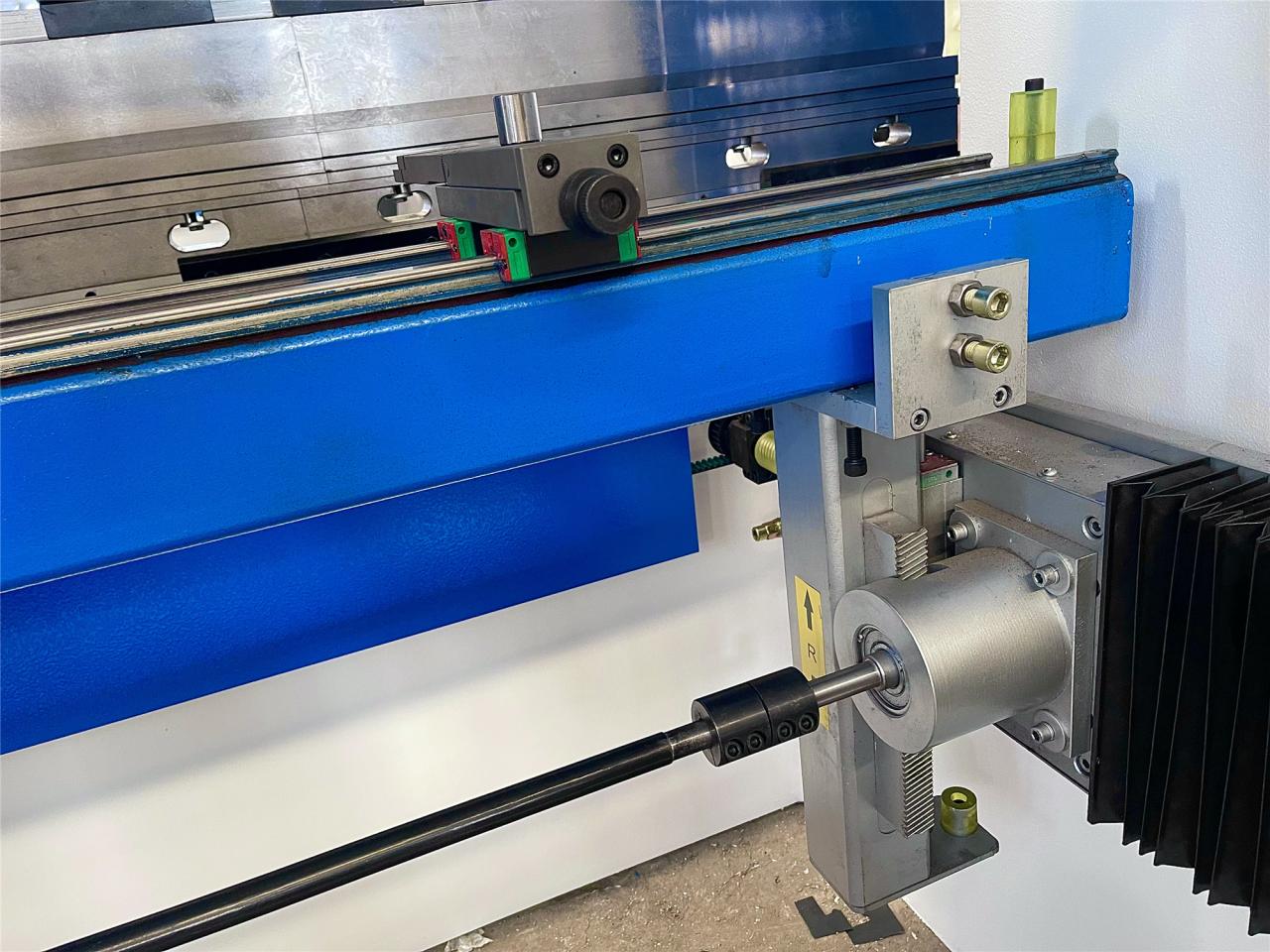

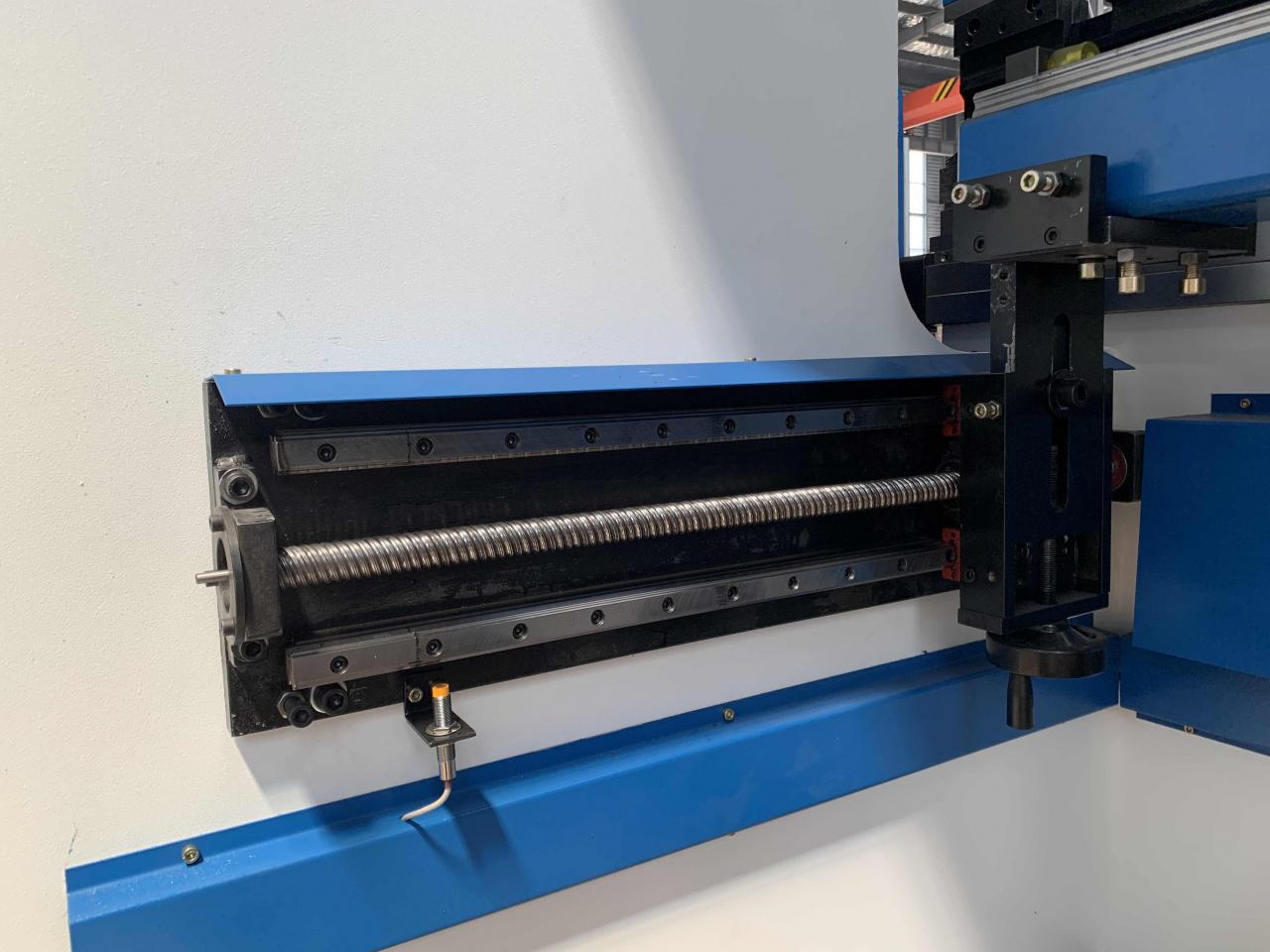

2. Шарико-винтовая передача и линейная направляющая. Динамические задние датчики и высокоскоростная ось благодаря шарико-винтовой передаче и линейной направляющей.

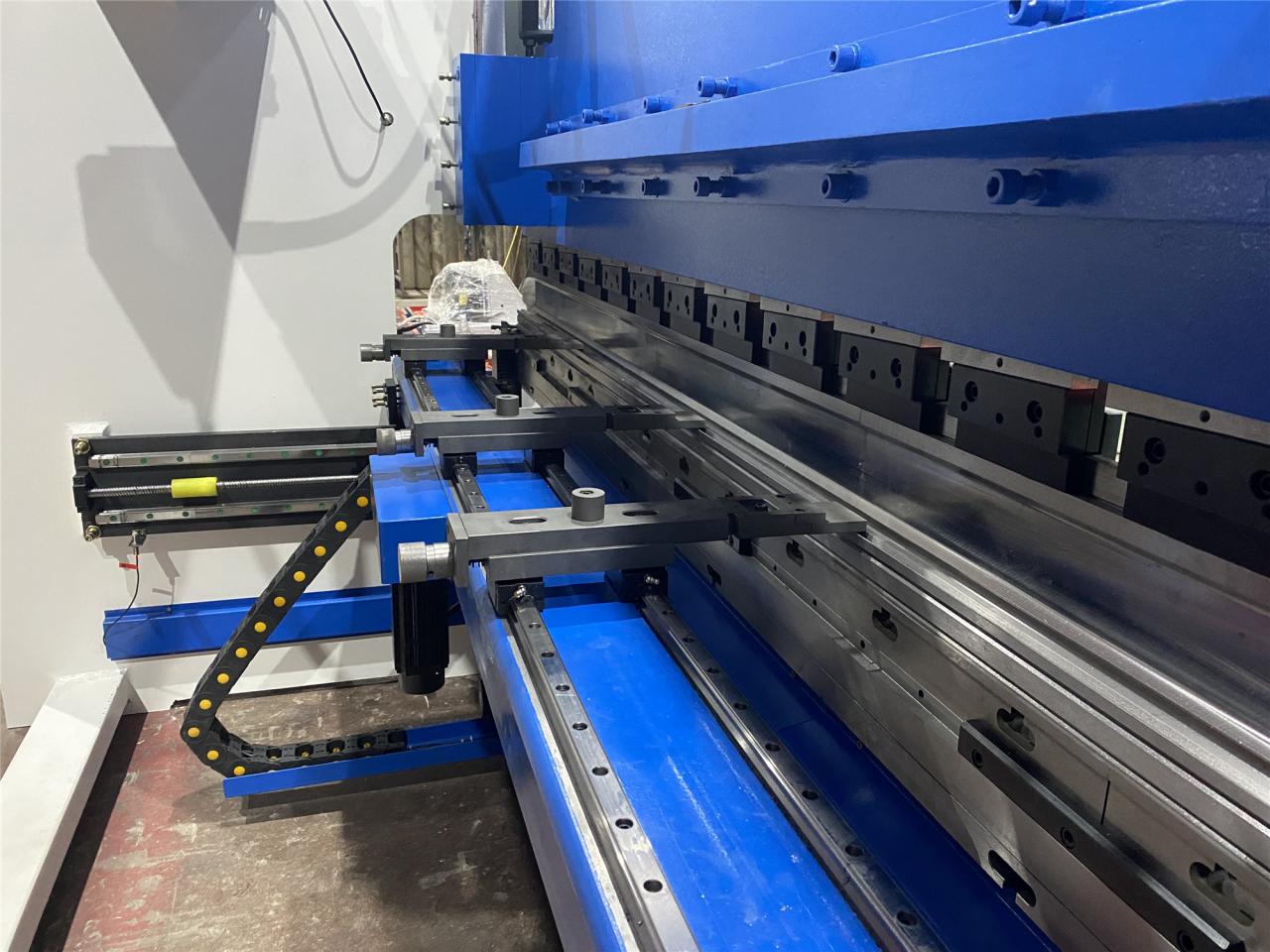

3, двойные линейные направляющие и встроенная опорная балка для повышения точности движения пальцев.

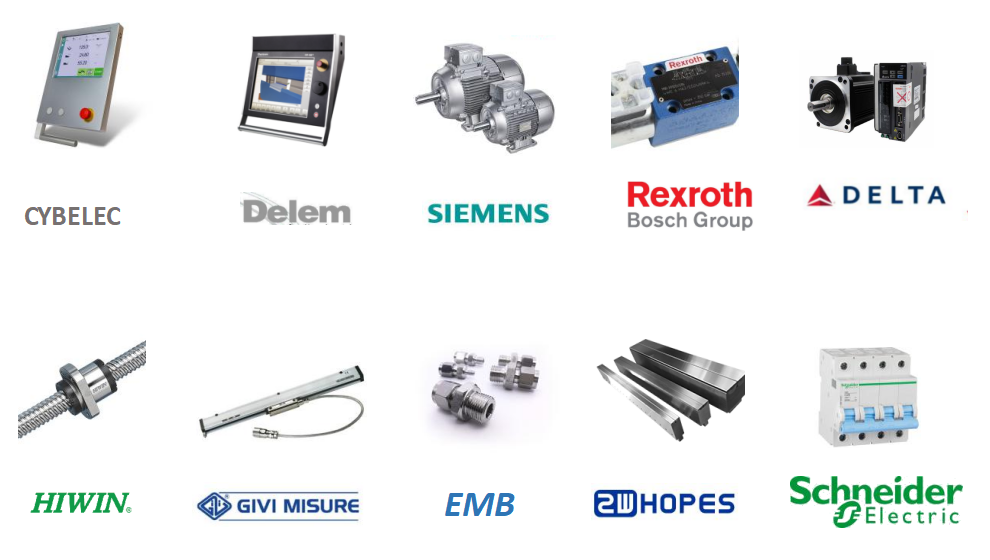

Международный бренд поддерживает

Основная конфигурация

Главный мотор	Сименс, Германия
Электрика	Шнайдер, Франция
Гидравлический клапан	Рексрот, Германия
Масляный насос	Санни, США
Уплотнительное кольцо	ЭМБ, Германия
Контроллер	ДЕЛЕМ DA66T
Ножной переключатель	Саньюань Гонконг
Цилиндр	Цзинин Тайфэн, Шаньдун
Шариковый винт и линейная направляющая	ХИВИН, Тайвань
Сервопривод	ДЕЛЬТА, Тайвань
линейка решетки	ГИВИ, Италия

Безопасность и надежность

Все комплектующие сертифицированы в соответствии с европейскими стандартами, в основном из Германии, США, Голландии, Италии и Швейцарии. Все детали конструкции рассчитываются методом конечных элементов и используются только высококачественные стали S275 и S355 JR, а именно J2 (N).

Защита верстака

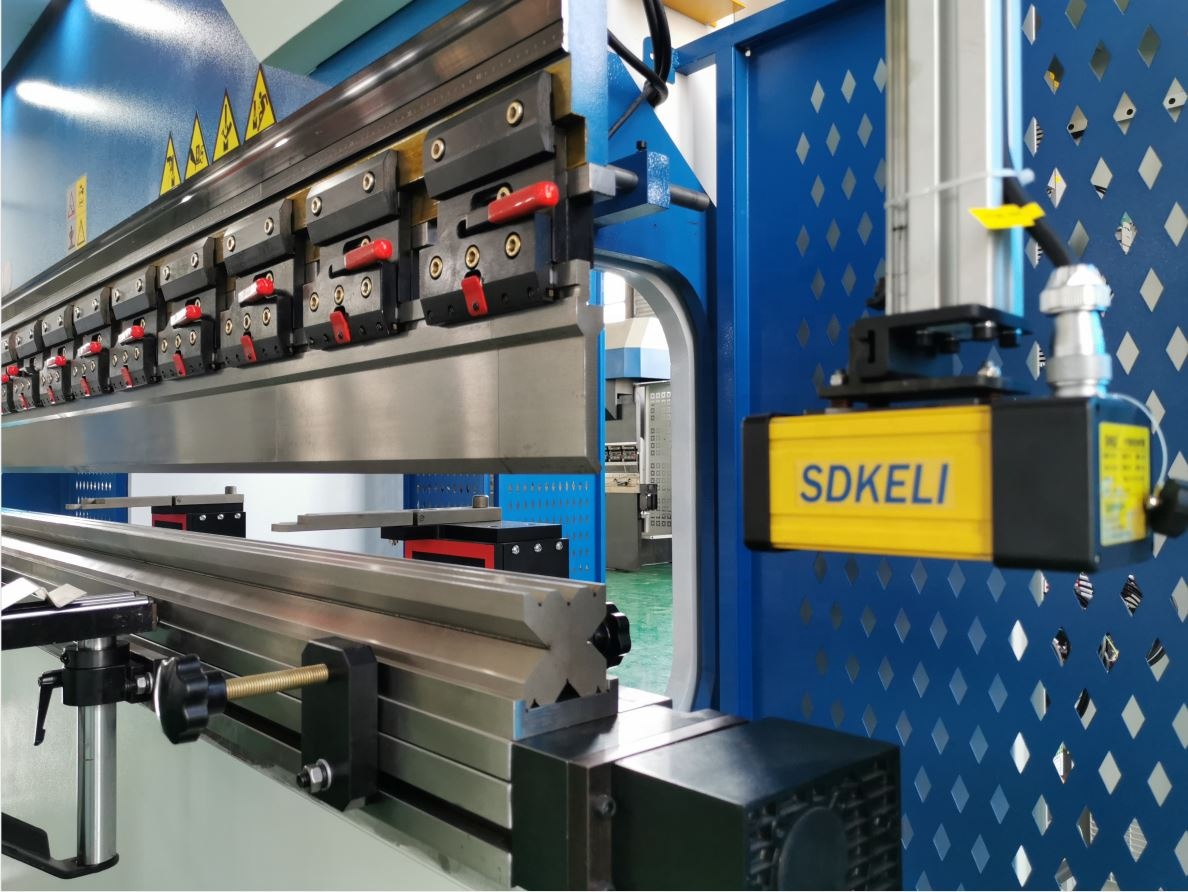

Защита от лазера: лезвие останавливается, когда лазер обнаруживает препятствие.

Механическая спинка

Световая завеса или точечная защита или защитное ограждение, чтобы предупредить людей об опасных рабочих зонах.

Стороны рабочего стола

Защитное ограждение для предотвращения неосторожного проникновения людей.

Подробности

• Ход слайдера (мм): 160 мм
• Автоматический уровень: Полностью автоматический
• Глубина горловины (мм): 320 мм
• Тип машины: Синхронизированный
• Длина рабочего стола (мм): 4000
• Ширина рабочего стола (мм): 140 мм
• Размер: 4000 х 1700 х 2800 мм
• Состояние: Новый
• Место происхождения: Аньхой, Китай
• Материал/обработанный металл: латунь/медь, нержавеющая сталь, СПЛАВ, углеродистая сталь, алюминий
• Автоматизация: Автоматическая
• Дополнительные услуги: обработка
• Год: 2022
• Вес (кг): 11000
• Мощность двигателя (кВт): 11 кВт
• Ключевые преимущества: конкурентоспособная цена
• Гарантия: 2 года
• Применимые отрасли: гостиницы, магазины одежды, магазины строительных материалов, мастерские по ремонту машин, заводы-изготовители, фабрики по производству продуктов питания и напитков, фермы, рестораны, домашнее использование, розничная торговля, продовольственные магазины, типографии, строительные работы, энергетика и горнодобывающая промышленность, магазины продуктов питания и напитков , Рекламная компания
• Расположение выставочного зала: Канада, Россия
• Тип маркетинга: Новый продукт 2022 г.
• Отчет об испытаниях оборудования: предоставляется
• Видео исходящего осмотра: Предоставляется
• Гарантия на основные компоненты: 2 года
• Основные компоненты: подшипник, двигатель, насос, шестерня, ПЛК, сосуд высокого давления, двигатель
• Система управления: ДЕЛЕМ CT8
• Модель: 160Т-4000
• Электрические компоненты: Schneider из Франции
• цвет: Подгонянный
• Использование: Изгиб металлического листа
• Оси управления: 4 1
• Сертификация: CE ISO SONCAP
• Главный двигатель: Siemens из Германии
• Время выполнения: 30дней
• Предоставленное послепродажное обслуживание: бесплатные запасные части, установка на месте, ввод в эксплуатацию и обучение
