125-тонный 4100-мм 5-осевой сервопривод с ЧПУ Гидравлический листогибочный станок

Листогибочный пресс с ЧПУ использует форму (общую или специальную форму) для гибки холодного металлического листа в заготовку различной геометрической формы поперечного сечения. Это машина для формовки листового металла, предназначенная для холодной прокатки листового металла. Он широко используется в гибке листового металла, например, в автомобилестроении, авиастроении, легкой промышленности, судостроении, контейнеростроении, лифтах, железнодорожных транспортных средствах и других отраслях промышленности.

1. Высокая точность изгиба, высокая скорость работы и эффективность, безопасность в эксплуатации, стабильная производительность.

2. Хорошая противоударная рама (конструкция из сварной стальной пластины), вся рама была закалена, уменьшена модификация, используется крупногабаритный фрезерный станок с ЧПУ, процесс выполняется за один раз, обеспечивается высокая точность.

3. Использование деталей международных брендов и ЧПУ.

4. Визуальная операционная система, простота в эксплуатации, удобство, многофункциональность и практичность.

5. Все детали производятся производственным центром QAWELL cnc в соответствии со стандартным чертежом.

6. Высокая исполнительная сила, высокий стандарт и высокая профессиональная команда по сборке машины.

7. Конструкция защиты мощности, защита от светового занавеса, функция отключения питания при открытой двери, повышенная безопасность при работе.

8. Модный внешний вид, нежный и красивый, машины имеют компактный дизайн, небольшую площадь, простоту в эксплуатации.

9. Предоставление комплексной программы гибки для всех пользователей листогибочных прессов и стригальных машин.

10. Сменный рабочий стол и верхняя и нижняя насыпи, без сварки, ковки и прецизионной шлифовки.

11. Утолщение ползуна и вертикальной пластины для обеспечения устойчивости станка и снижения эластичности.

12. Рациональная компоновка конструкции нефтепровода для предотвращения быстрого повышения температуры масла.

13. Сходство изображения и отправляемой машины может достигать 99,5%.

14. Своевременная быстрая доставка.

Основные характеристики:

1. Вся рама листогибочного пресса имеет встроенную сварку и закалку для устранения внутреннего напряжения.

2. Специальная система ЧПУ установлена на основной раме гибочного станка.

3. Функция многоэтапного программирования обеспечивает автоматическую работу и непрерывное позиционирование многоэтапных процедур, а также автоматическую точную регулировку положения заднего стопора и скользящего блока.

4. Машина снабжена функцией подсчета изгибов для отображения в режиме реального времени количества обработки и памяти сбоев питания положений стопора и скользящего блока, а также процедур и параметров.

5. Импортированный ходовой винт с шарикоподшипником и линейная направляющая используются для заднего стопора, чтобы обеспечить точность позиционирования заднего стопора, чтобы повысить точность обработки станка.

Части

Весь внешний вид

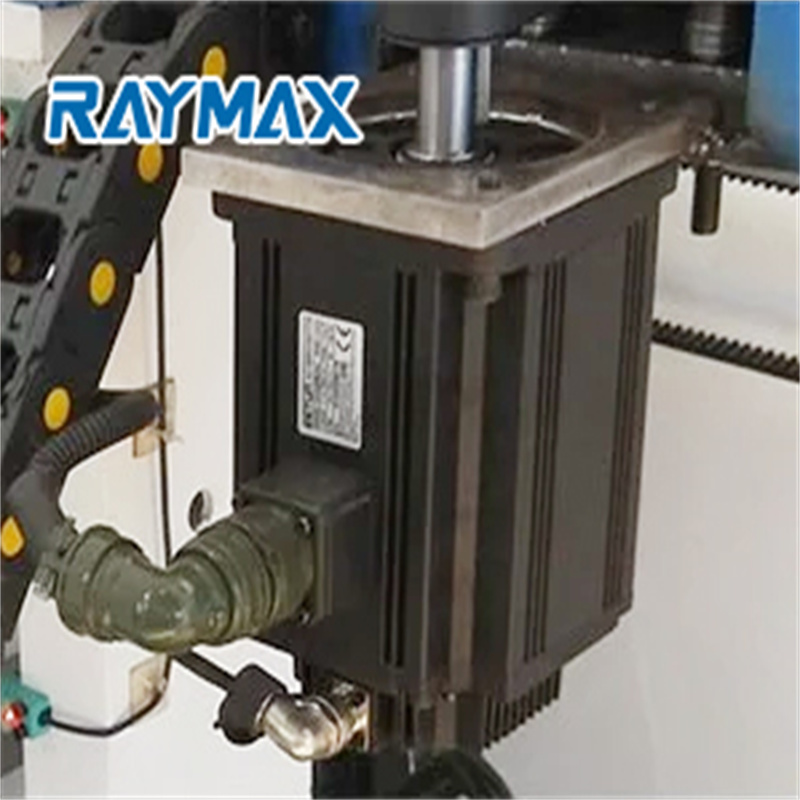

Главный серводвигатель

Мотор-венчание управляется ЧПУ

ЧПУ Cybelec Touch8p

Блок гидравлических клапанов Bosch Rexroth

Мотор-венчание управляется ЧПУ

Главный двигатель - серводвигатель, который экономит топливо и электроэнергию. Экономия энергии 45% каждый день, машина работает быстро

Машина с обработкой всей конструкции, чтобы обеспечить точность обработки машины; машина с обработкой Vsr (снятие вибрационного напряжения), чтобы гарантировать отсутствие изменения формы машины во время длительного использования;

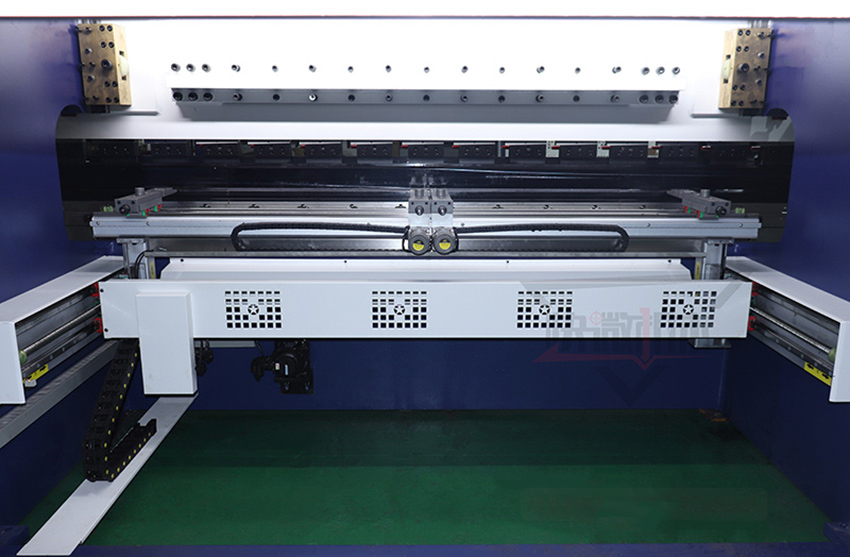

Задний упор с ЧПУ

4-осевой задний упор с ЧПУ, включая R; ИКС ; Z1 Z2, может двигаться вверх и вниз; передний и задний, левый и правый, точная регулировка с высокой точностью до ± 0,02 мм. Задний датчик: чтобы сделать точность изгиба намного лучше. Функция позиционирования листового металла, чтобы хорошо контролировать положение обрабатываемой металлической пластины. Очень важная часть гибочного станка.

1. Импортированный ходовой винт с шарикоподшипником и линейная направляющая используются для заднего стопора, чтобы обеспечить точность позиционирования заднего стопора, чтобы повысить точность обработки машины.

2. 4-осевой задний упор с ЧПУ, включая R; ИКС ; Z1 Z2, может двигаться вверх и вниз; спереди и сзади, слева и справа, точная регулировка с высокой точностью до ± 0,02 мм

3. Система заднего упора, быстрое и точное позиционирование. Он использует сварку стальной конструкции, высокую жесткость, серводвигатель, шариковый винт и линейную направляющую для обеспечения высокой точности работы. Винты крепления с четырьмя углами можно быстро отрегулировать.

Система заднего упора, быстрое и точное позиционирование

Гибочный пресс с ЧПУ оснащен задним упором, состоящим из прочной конструкции, чтобы обеспечить наилучшую повторяемость и высокую точность позиционирования осей. Он использует сварку стальной конструкции, высокую жесткость, серводвигатель, шариковый винт и линейную направляющую для обеспечения высокоточная операция. Винты крепления с четырьмя углами можно быстро отрегулировать.

Часто задаваемые вопросы

Q: Как получить точную цитату от нас?

A: Пожалуйста, предоставьте нам подробную информацию о материале, максимальной толщине и максимальной ширине.

В: Можете ли вы сделать обслуживание OEM?

О: Да, можем. ваш дизайн принят, ваш собственный логотип может быть использован на машине.

Q: Какова стоимость доставки из Китая в вашу страну?

О: мы можем отправить машину в ваш порт или адрес двери морем или самолетом. Пожалуйста, сообщите нам ваш ближайший порт или адрес с почтовым индексом. У нас есть надежный агент по доставке, чтобы обеспечить безопасную удобную и своевременную доставку.

Вопрос: принимаете ли вы оплату LC?

A: Да, обычно наша оплата составляет 50% 50% T/T, оплата LC также приемлема.

В: Как управлять этой машиной?

О: видеолиния нашей фабрики или мы отправим вам видео напрямую.

В: Что насчет пуско-наладочных работ?

О: мы можем предложить услуги по вводу в эксплуатацию, покупатель должен позволить себе билеты на самолет.

В: Вы предлагаете обучение и обучение?

A: Обучение на заводе поставщика

Наш сервис

1. Услуги по установке

Услуги по установке доступны для всех наших машин. Мы отправляем техника на завод заказчика для установки и предварительной эксплуатации машин. (Клиенты должны оплатить только авиабилеты и отель)

2. Служба обучения

Наш технический специалист доступен на вашем заводе и предлагает обучение тому, как использовать наши машины. Кроме того, вы можете отправить своего техника в нашу компанию, чтобы он научился управлять машинами.

3. Гарантия качества

Мы гарантируем качество машины (например, скорость обработки и производительность такие же, как данные изготовления образцов). Подписываем договор с подробными техническими данными. Гарантия на машину 5 лет.

Подробности

• Ход слайдера (мм): 200 мм
• Автоматический уровень: Полностью автоматический
• Глубина горловины (мм): 400 мм
• Тип машины: Синхронизированный
• Длина рабочего стола (мм): 4000
• Ширина рабочего стола (мм): 200 мм
• Размер: 4400*1800*2800мм
• Состояние: Новый
• Место происхождения: Аньхой, Китай
• Материал/обработанный металл: нержавеющая сталь, углеродистая сталь, алюминий
• Автоматизация: Автоматическая
• Дополнительные услуги: формирование концов
• Год: 2021
• Вес (кг): 8700
• Мощность двигателя (кВт): 9 кВт
• Ключевые преимущества: высокая точность
• Гарантия: 1 год
• Применимые отрасли: завод-изготовитель, розничная торговля, строительные работы.
• Расположение выставочного зала: Россия, Казахстан, ЮЖНАЯ КОРЕЯ
• Тип маркетинга: Новый продукт 2020
• Отчет об испытаниях оборудования: предоставляется
• Видео исходящего осмотра: Предоставляется
• Гарантия на основные компоненты: 1 год
• Основные компоненты: подшипник, двигатель, насос, шестерня, ПЛК
• ИМЯ: 130-тонный листогибочный пресс длиной 4,1 метра Гидравлический гибочный станок с ЧПУ
• Ходовая ось: 5 осей
• Путешествие по оси X: 500 мм
• Путешествие по оси Y: 200 мм
• Длина рабочего стола: 4100 мм
• ширина рабочего стола: 200 мм
• двигатель: 9кВт
• вес: 10300 кг
• быстрая скорость вниз: 350 мм/с
• скорость вверх: 150 мм/с
• Сертификация: ISO 9001:2000
• Предоставленное послепродажное обслуживание: Видео техническая поддержка
• Послегарантийное обслуживание: Видео техническая поддержка
