Описание продукта

Гибочный станок для листового металла Гидравлический листогибочный пресс из нержавеющей стали Мини-гибочный пресс

1) WC67K NC гидравлический листогибочный пресс с контроллером E21

Листогибочный пресс для листового металла с системой E21 NC

Преобразователь частоты управляет позиционированием осей X, Y. Главный двигатель: SIEMENS Germay

Клапан:Bosch Rexroth Германия

Электрика: Schneider Франция

1. Дизайн соответствует международным стандартам ЕС. Фюзеляж устраняет внутреннее напряжение за счет отжига и обеспечивает более высокую точность и прочность. Все машины спроектированы с использованием программного обеспечения SOLID WORKS 3D и изготовлены из стали улучшенного качества ST44-1 с использованием новейших технологий.

2. Торсионно-гибочный станок серии WC67K использует систему управления Chines ESTUN NC, чтобы помочь вам повысить производительность и сохранить самые низкие затраты и снизить затраты на техническое обслуживание. Высокое качество и повторяемость гибки достигается за счет использования синхронизированных цилиндров и клапанов.

3. Система управления системным программированием E21 и инвертор реализуют точную функцию позиционирования по оси X по оси Y.

4. Передовая технология гидравлического управления с частотным откликом. Жесткая верхняя балка работает на 8-точечных подшипниках с точностью изгиба /-0,01 мм.

5. Дополнительная функция компенсации оси V и выбор подходящей пресс-формы для легкого изгиба заготовок сложной формы. Стандартное оборудование.

Китайский контроллер E21 NC

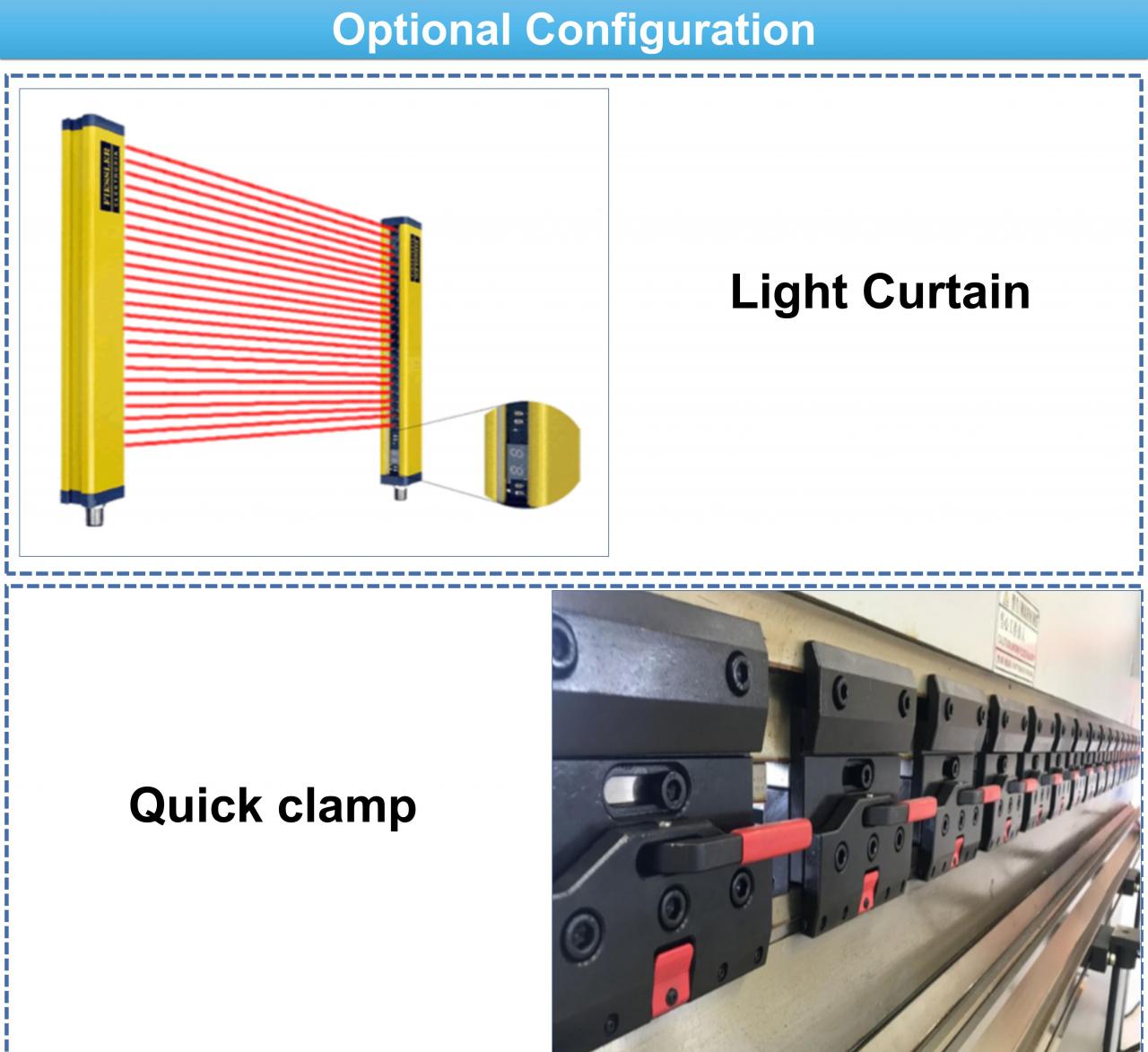

1. Легкие ограждения обеспечивают безопасность операторов во время работы.

2. Регулировка системы управления по оси Y и оси X, а преобразователь частоты управляет их позиционированием.

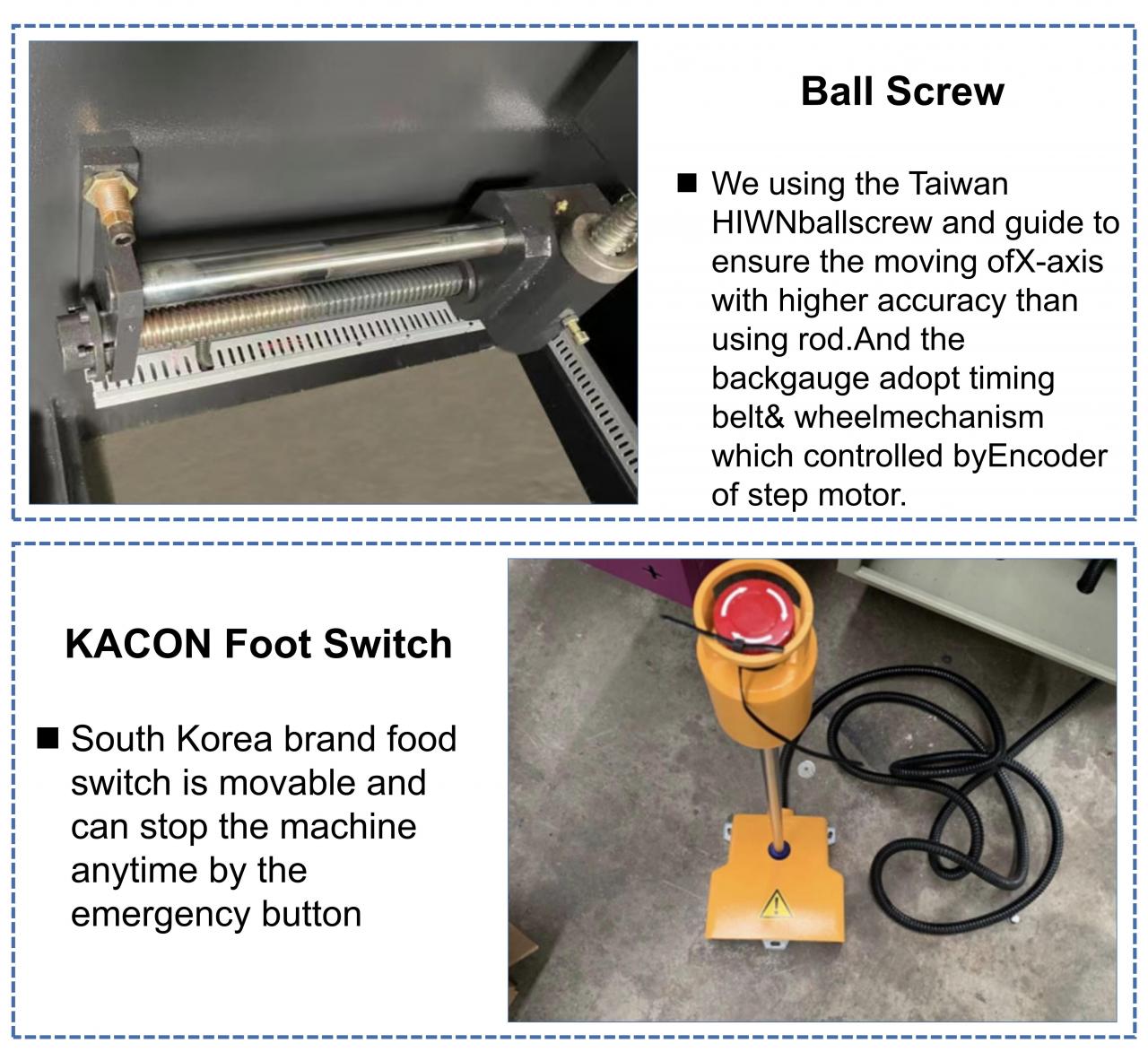

3. Точность линейной направляющей и шарикового винта 0,01 мм (HIWIN, ТАЙВАНЬ).

4. Стальная моноблочная конструкция.

5. Регулируемые упорные пальцы.

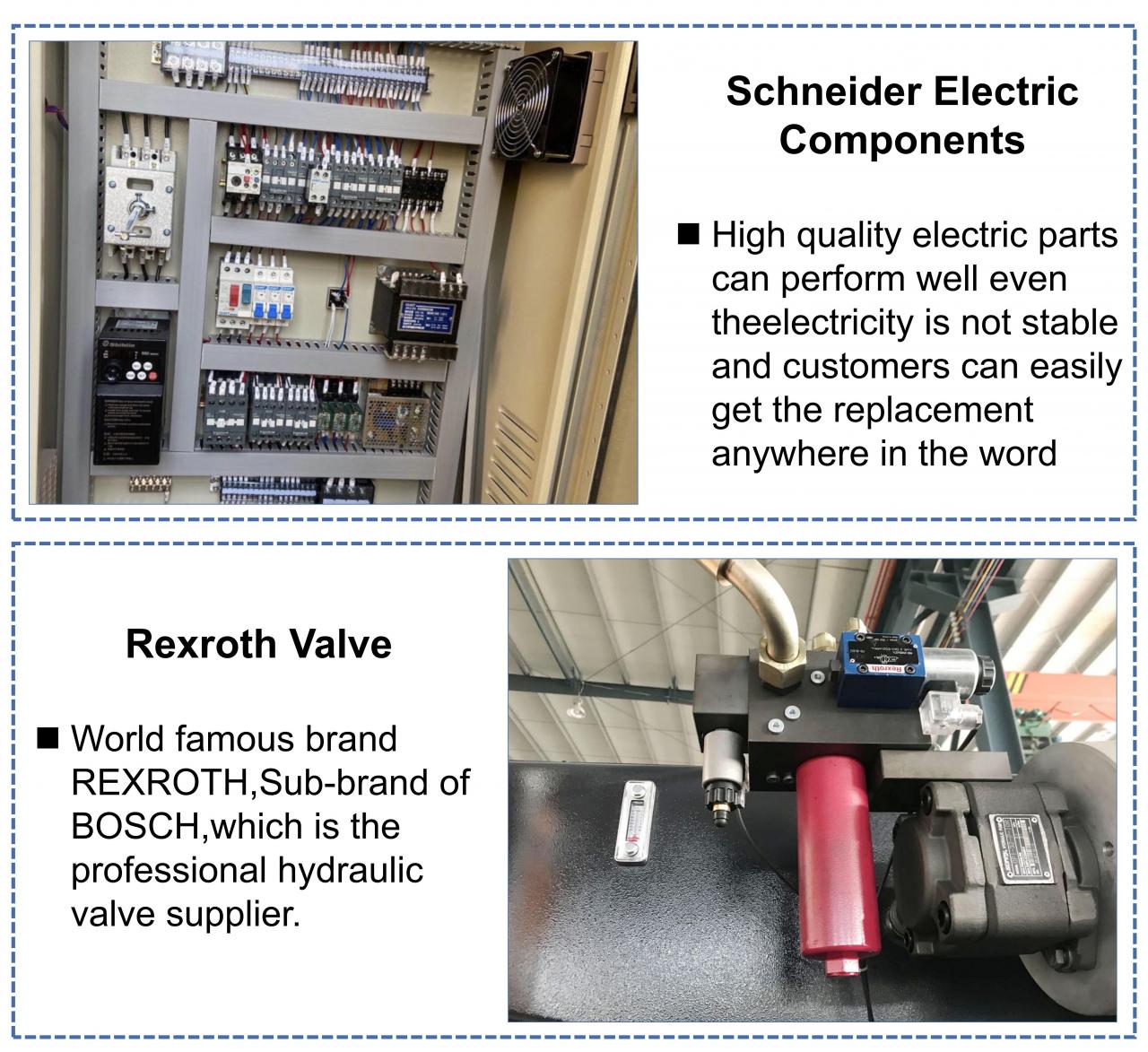

6. Стандартная электрика от Schneider, Франция.

7. Стандартные соединители масляных труб производства EMB Germany.

8. Стандартные клапаны и масляный насос от Bosch Rexroth Germany.

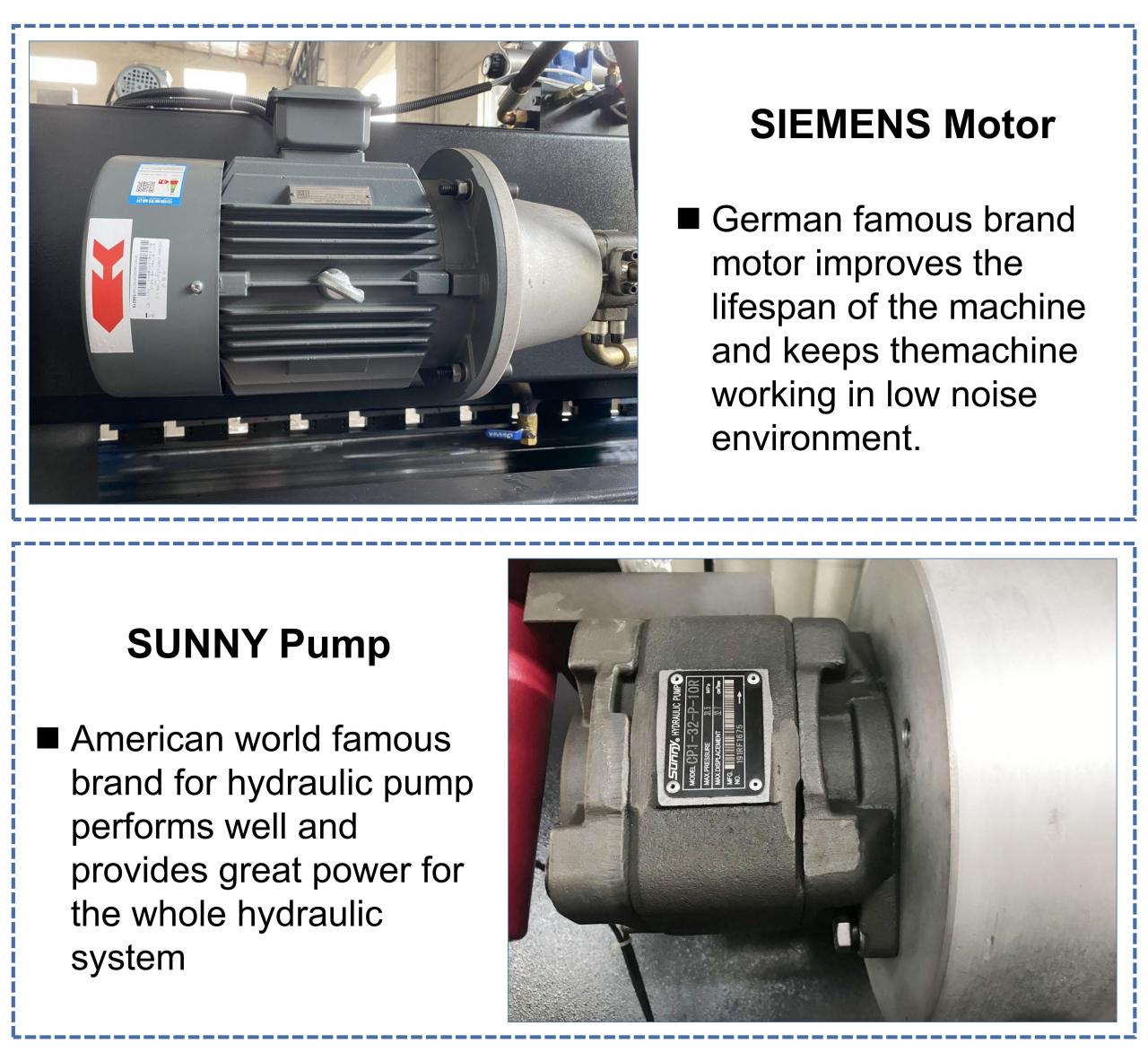

9. Стандартный главный двигатель от Siemens Germany.

10. Гидравлическая и электрическая защита от перегрузок

Китайская система ЧПУ ESTUN E21

Монохромная ЖК-панель Свободно программируемый интегральный коэффициент

Автоматическое управление позиционированием (общий двигатель или изобретатель)

Допуск на смещение шпинделяВнутреннее реле времени

Счетчик запасов и внутреннее реле времени

Дисплей положения заднего упора B1 с шагом 0,01 мм
Гибочный станок для листового металла Гидравлический листогибочный пресс из нержавеющей стали Мини-гибочный пресс
Гибочный станок для листового металла Гидравлический листогибочный пресс из нержавеющей стали Мини-гибочный пресс
Гибочный станок для листового металла Гидравлический листогибочный пресс из нержавеющей стали Мини-гибочный пресс
Гибочный станок для листового металла Гидравлический листогибочный пресс из нержавеющей стали Мини-гибочный пресс
Гибочный станок для листового металла Гидравлический листогибочный пресс из нержавеющей стали Мини-гибочный пресс
Гибочный станок для листового металла Гидравлический листогибочный пресс из нержавеющей стали Мини-гибочный пресс

Технология изготовления

ВещьЕд. измТехнические характеристики
Модель машины100Т-2500100Т-3200100Т-4000
Номинальная силаКН100010001000
Длина рабочего столамм250032004000
Расстояние между столбцамимм190026003200
Глубина горламм320320320
Максимум. ход слайдамм120120120
Максимум. закрытая высотамм370370370
Время в путиВремя/мин151515
Мощность главного двигателякВт7.57.57.5
Максимум. гидравлическое давлениеМПа252525
Габаритные размерымм2500*1600*24003200*1600*25004000*1600*2500

Подробности

  • Ход слайдера (мм): 110 мм
  • Автоматический уровень: полуавтоматический
  • Глубина горловины (мм): 200 мм
  • Тип машины: синхронизированный, торсионный, листогибочный пресс с ЧПУ
  • Длина рабочего стола (мм): 2500
  • Ширина рабочего стола (мм): 2500 мм
  • Размер: 2545x1510x2050
  • Состояние: Новый
  • Материал/обработанный металл: нержавеющая сталь, углеродистая сталь, алюминий
  • Автоматизация: Автоматическая
  • Вес (кг): 6500
  • Мощность двигателя (кВт): 5,5 кВт
  • Ключевые преимущества: простота в эксплуатации
  • Гарантия: 5 лет
  • Применимые отрасли: ремонтно-механические мастерские, завод-изготовитель, строительные работы.
  • Расположение выставочного зала: Индонезия
  • Маркетинговый тип: обычный продукт
  • Отчет об испытаниях оборудования: предоставляется
  • Видео исходящего осмотра: Предоставляется
  • Гарантия на основные компоненты: 5 лет
  • Основные компоненты: двигатель, насос
  • Электрические компоненты: Schneider France
  • Серводвигатель/ сервопривод: YASKAWA
  • Напряжение: 220В/380В/415В/440В/подгонянный
  • Мотор: Сименс Германия
  • Шариковый винт: HIWIN TBI
  • Номинальное давление (кН): 1600 кН
  • Максимальное открытое: 370 мм
  • Расстояние между полюсами: 1970 мм
  • цвет: Подгонянный
