Описание продуктов

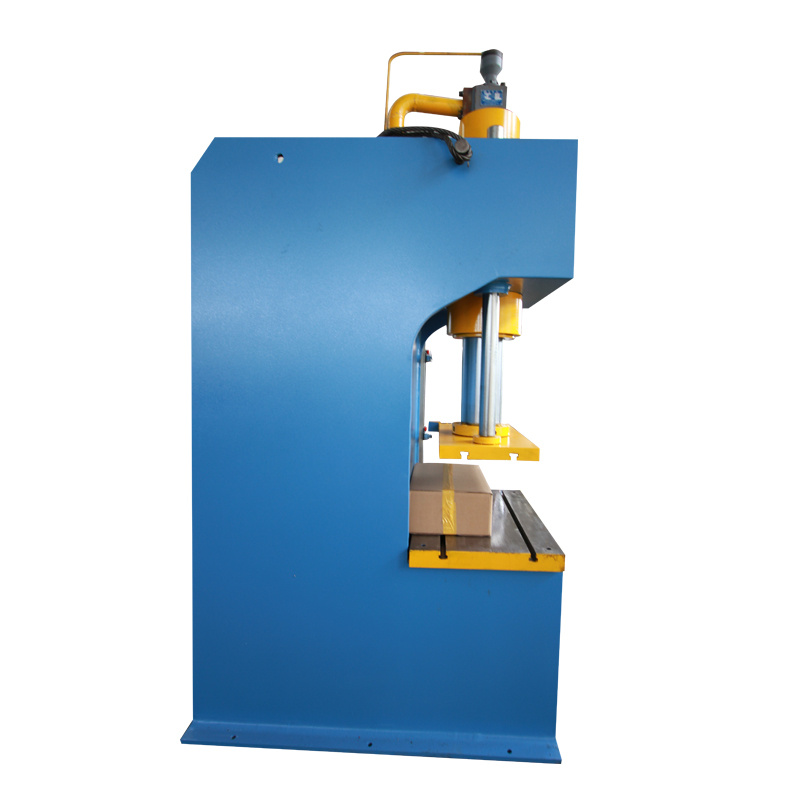

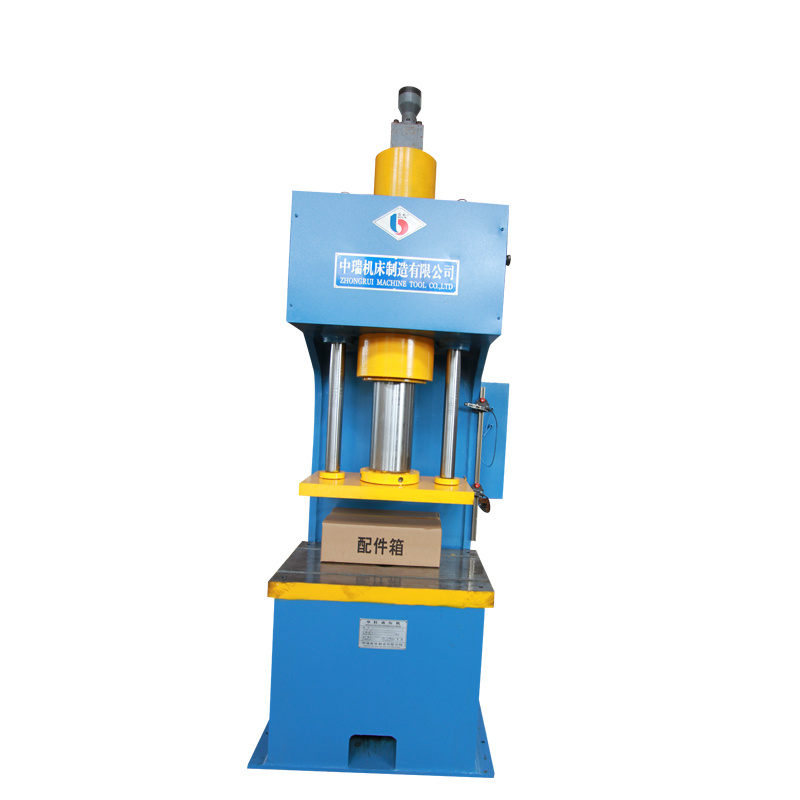

Гидравлический пресс с ЧПУ является заменой механического штамповочного станка, который сочетает в себе преимущества штамповочного станка и одностоечного гидравлического пресса. Можно штамповать, резать, прессовать, а также растягивать, формовать.

Реальная реализация машины многоцелевой.

Гидравлический пресс с ЧПУ использует централизованное управление ПЛК, полностью сенсорный экран. Ручное и автоматическое свободное управление, машина работает более стабильно, низкий уровень шума, высокая точность. Фактор риска равен 0.

Если он оснащен автоматической подачей без ручного управления, реальная реализация многомашинной работы одного человека.

Все приемы оборудования запрограммированы, ход, скорость, растяжка, никаких ручных настроек.

Применимый к:

Автомобильная металлургия, авиация, судно, бытовая техника, бытовая техника, строительные материалы, светодиодная лампа, экран, перфорация, вспомогательные функции, отображение счета, отображение хода, отображение времени, отображение неисправностей.

Последовательность действий: Использование обычного удара

Быстрый спуск -- Давление на гашение -- Быстрый переход -- Возврат Дальний -- Общее нажатие -- Быстрый спуск -- Быстрый Медленный -- Начать репрессию -- Удержание -- Быстрый возврат -- Восстановить

Основная структура и функции:

Гидравлический пресс состоит из главного двигателя, гидравлической системы, электрической системы управления и вспомогательных частей.

1. Хост

Основная часть состоит из фюзеляжа, главного цилиндра, воздушного охлаждения и ограничительного устройства.

2. Фюзеляж

В конструкции фюзеляжа используется сварная конструкция из высококачественной стальной пластины Q235, после сварки используется отжиг для устранения внутреннего напряжения и проводится дробеструйная обработка. Ползунок и подушка стола имеют Т-образный паз, для установки пресс-формы можно использовать болт с Т-образным пазом (размер Т-образного паза и межосевого расстояния должен быть подтвержден заказчиком).

Ползунок, ползунок верстака, рабочий стол отлиты высококачественным литьем, затем выдерживают 200 для снятия напряжения, ползунок размещен в середине фюзеляжа, его верхняя плоскость соединена с главным цилиндром; нижняя плоскость ползуна обработана Т-образным пазом для фиксации матрицы; ползунок использует прямоугольную направляющую, чтобы обеспечить точность направляющей ползунка, хорошую точность удержания жесткости. Ползунок имеет хорошую жесткость и может удовлетворить требования фиксированного диапазона нажатия.

3. Главные цилиндры

Главный цилиндр этой машины представляет собой поршневой цилиндр, цилиндр соединен с ползунком, цилиндр установлен на раме, цилиндр запирается цилиндровым замком, поверхность штока поршня износостойкая, цилиндр герметизирован импортным уплотнение, срок службы длительный, герметичность надежная.

4. Гидравлическая система

Гидравлическая система представляет собой устройство для производства и распределения рабочего масла, а также для выполнения различных действий главным двигателем. Топливный бак представляет собой сварную деталь из стального листа и имеет закрытую конструкцию. Коробка оснащена фильтром, в стенке коробки имеется отверстие-окошко для очистки бака; есть измеритель уровня жидкости, бак оснащен встроенным корпусом, комплектом двигателя масляного насоса и т. д. Основные гидравлические компоненты, используемые в гидравлической системе

5. Блок двигателя масляного насоса

Четырехступенчатый двигатель используется для привода аксиально-поршневого насоса YCY14-1B через муфту для подачи масла под давлением в гидравлическую систему.

Главный масляный насос использует отечественный аксиально-поршневой насос постоянной мощности. Самая большая характеристика насоса заключается в том, что с увеличением давления в системе скорость потока напрямую уменьшается, мощность остается неизменной, а энергия эффективно экономится.

6. Гидравлический интегрированный регулирующий клапан

Гидравлический интегрированный регулирующий клапан использует централизованное управление бытового двухходового плунжерного клапана, который имеет функции регулирования давления, реверсирования, поддержания давления, разгрузки, поддержки, быстрого и медленного преобразования, защиты от избыточного давления и т. д. На блоке управления главного цилиндра расположены двухступенчатое противоскользящее устройство и предохранительный клапан. Когда ползунок останавливается в любом положении, устройство автоматически закрывается, чтобы обеспечить надежность и безопасность ползунка. Обходной предохранительный клапан своевременный слив масла, чтобы избежать несчастных случаев.

7. Заправочный клапан

Заправочный клапан установлен в верхней части главного цилиндра. Когда ползун полагается на собственный вес для быстрого опускания, масло насоса не может вовремя подавать масло в верхнюю полость главного цилиндра. Когда ползунок возвращается, управляющая жидкость сначала открывает сердечник клапана предварительной утечки, затем открывает главный клапан, так что масло из верхней полости главного цилиндра возвращается в буферный резервуар, а затем через возвратную трубу в резервуар.

8. Электрические системы

Вся электрическая система разделена на силовую часть и часть управления.

9. Силовой сегмент

Трехфазный четырехпроводный источник питания переменного тока 380 В состоит из автоматического выключателя воздуха, автоматического выключателя, теплового реле, контактора переменного тока и трехфазного асинхронного двигателя с короткозамкнутым ротором для привода масляного насоса. Двигатель запускается Y-△ и безопасен и надежен.

10. Компонент управления

Часть управления: полный сенсорный экран мобильного комбинированного управления, основная консоль размещена на левой стороне хоста.

Электрический газовый шкаф изготовлен из холоднокатаного стального листа с электростатическим напылением, его внутренняя часть оснащена программируемым контроллером PLC и другими элементами управления. Все виды кнопок управления и функциональных переключателей на панели, каждая кнопка запуска и остановки двигателя, индикаторная лампа и счетчик каждой детали и т. Д. Мобильная консоль в основном используется для автоматической работы ЧПУ, с кнопкой аварийного останова и так далее.

устройство управления: с помощью программируемого контроллера PLC;

режим работы: перемещение точки, автоматический режим работы;

режим работы: общий пресс и замена штамповочной машины.

Давление безопасности:

гидравлическая система оснащена предохранительным клапаном, который автоматически переполняется, когда давление масла превышает установленное значение, и подает сигнал тревоги.

Высота формы170-320мм
количество ударов20-50л/мин
максимальное давление25МПа
Снизить скорость200РС
рабочая скорость10РС
скорость открытия160РС
Таблица: слева и справа820мм
вокруг；около580мм
Капельное отверстие180мм
Глубина горла300мм
Высота платформы от земли660мм
мощность двигателя11КВ

Упаковка и доставка

Мы много лет сотрудничаем с опытными экспедиторами, они организуют доставку. Неважно, экспрессом, по воздуху или по морю, мы будем отслеживать весь путь товара, чтобы убедиться, что товар прибудет к вам вовремя и в хорошем состоянии.

Часто задаваемые вопросы

1. Как насчет качества вашей машины? Мы беспокоимся о качестве.

A: RAYMAX является зрелым брендом в КИТАЕ, благодаря нашим 20-летним исследованиям в области технологий, наш дизайн, включая структуру, детализированную безопасность и точность, значительно улучшился и может соответствовать всем стандартам CE или более строгим стандартам. Наши машины распространяются по всему миру примерно в 50 странах, где есть производство металлических листов, есть наши машины, есть хорошая репутация и удовлетворенность конечных пользователей.

2. Может ли цена машины быть больше со скидкой?

A: 1.RAYMAX всегда обеспечивает высококачественную машину, как мы знаем, зарубежный рынок более важен и сложен, чем внутренний рынок, из-за затрат времени на связь после продажи, поэтому всегда наша машина имеет достаточный стандарт качества, чтобы убедиться, что машина может работать больше чем реальный гарантийный срок. Таким образом, мы сэкономим много и заранее подумаем о клиентах.

A: 2. На самом деле Boduan также думает о нашем уровне цен, мы обязательно обеспечим качество = цена и цена = качество, согласованную цену, приемлемую для клиентов и долговечную для наших машин. Мы приветствуем ваши переговоры с нами и получаем хорошее удовлетворение .

3. Как насчет вашей мануфактуры в КИТАЕ?

О: мы работаем в этой области около 15 лет и в общей сложности имеем около 300 сотрудников. Богатый опыт в этой области с профессиональной технической поддержкой и ориентированным обслуживанием. Мы приветствуем ваш визит к нам в любое время.

4. Где ты? Могу я навестить вас?

О: Конечно, добро пожаловать на нашу фабрику в любое время.

5. Как насчет времени доставки?

О: в течение 15-35 дней после подтверждения вашего требования.

6. Какие платежи поддерживает ваша компания?

A: T/T, 100% L/C по предъявлении, наличные, Western Union принимаются, если у вас есть другие платежи, пожалуйста, свяжитесь со мной.

Подробности

  • Ход слайда (мм): 150 мм
  • Тип машины: Гидравлический пресс горячей штамповки, гидравлический пресс
  • Сила возврата (кН): 1250 кН
  • Система: Сервопривод
  • Состояние: Новый
  • Место происхождения: Китай
  • Год: 2019
  • Размер(Д*Ш*В): 170-320
  • Вес (т): 2 т
  • Мощность двигателя (кВт): 110 кВт
  • Ключевые преимущества: высокая точность
  • Гарантия: 3 года
  • Применимые отрасли: ремонтные мастерские
  • Расположение выставочного зала: Нет
  • Маркетинговый тип: Горячий продукт 2019
  • Отчет об испытаниях оборудования: предоставляется
  • Видео исходящего осмотра: Предоставляется
  • Гарантия на основные компоненты: более 5 лет
  • Основные компоненты: подшипник, ПЛК, двигатель
  • стиль: Роскошь
  • Название продукта: гидравлический пресс-машина
  • Сырье: Лист
  • Применение: Строительные проекты
  • Предоставленное послепродажное обслуживание: онлайн-поддержка
  • Послегарантийное обслуживание: Видео техническая поддержка, Онлайн поддержка, Запасные части
  • Местоположение местной службы: нет
