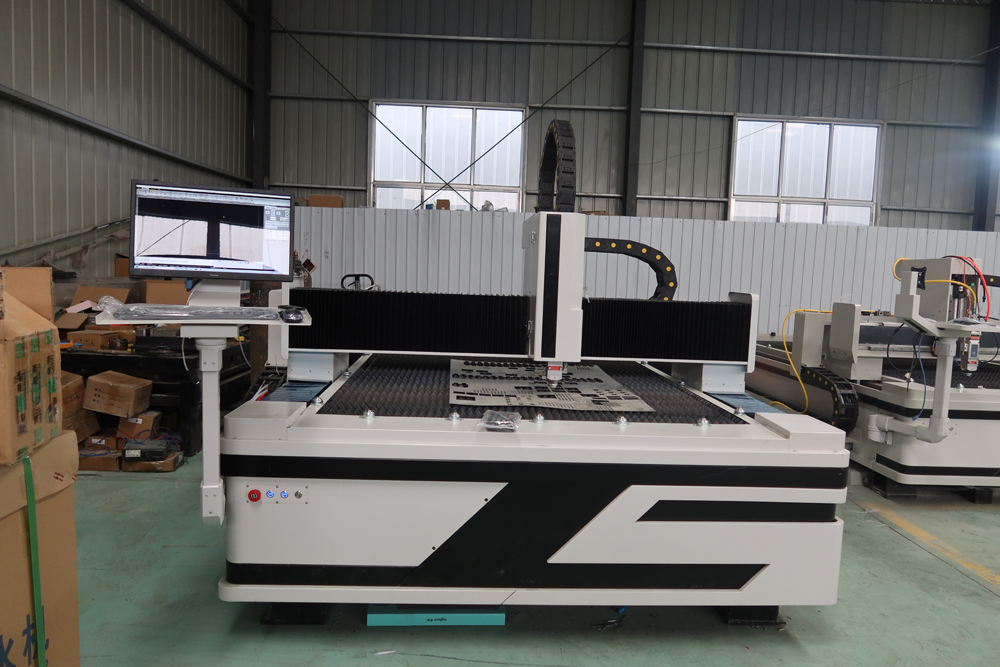

Высокоточная волоконная лазерная резка металла из нержавеющей стали, углерод 2000 Вт

Главная особенность

1. Волоконный лазерный станок для резки использует усовершенствованный волоконный лазер для вывода лазерного луча с высокой плотностью энергии и собирается на поверхности заготовки, так что область заготовки, освещенная сверхтонким фокусным пятном, мгновенно расплавляется и испаряется. через механическую систему с числовым программным управлением. Автоматическая резка достигается изменением положения точечной подсветки.

2. Волоконно-лазерная резка имеет портальную структуру, двусторонний привод с зубчатой рейкой, стабильную конструкцию, хорошую жесткость и высокую скорость.

3. Станок для резки волоконным лазером представляет собой сварную деталь, прошедшую многократную обработку старением. Детали трансмиссии, такие как редуктор, направляющая, рейка и шестерня, импортируются известными брендами.

4. Общая конструкция портала и режим передачи зубчатой рейки обеспечивают оборудование. Высокоскоростное позиционирование, быстрый динамический отклик и хорошая стабильность

Применимые поля

Машина широко применяется в обработке листового металла, авиации, аэрокосмической промышленности, электронике, электроприборах, аксессуарах для метро, автомобилях, машинах, прецизионных деталях, кораблях, металлургическом оборудовании, лифтах, бытовой технике, ремесленных подарках, обработке инструментов, украшения, реклама, металл перерабатывающая и др. Производство и перерабатывающая промышленность.

Применимые материалы

Оборудование для волоконной лазерной резки подходит для резки металла листом из нержавеющей стали, листом из мягкой стали, листом из углеродистой стали, листом из легированной стали, листом из пружинной стали, железным листом, оцинкованным железом, оцинкованным листом, алюминиевым листом, медным листом, латунным листом, бронзовым листом , Золотая пластина, Серебряная пластина, Титановая пластина, Металлический лист, Металлическая пластина, Трубы и трубы и т. Д. Технические

Параметры

Модель	РАЙМАКС-F1530
Максимальный диапазон обработки	3000*1500мм
Рабочий стол	Пилообразный
Лазерная система	МАКС / РАЙКУС / IPG
Мощность лазера	1000 Вт/1500 Вт/2000 Вт/3000 Вт
Толщина резки	Зависит от материи
Режим вождения	Привод серводвигателя, направляющая PMI, зубчатая рейка YYC и шестерня
Длина волны лазера	1060-1080нм
Точность позиционирования	±0,03 мм
Точность репозиционирования	±0,01 мм
Минимальная ширина линии	±0,02 мм
Способы охлаждения	Водяное охлаждение
Источник питания	380 В / 50 Гц
Размер машины	4,4x2,3x1,8 м
Общий вес	2700 кг

Лазерный источник – MaxMax: волоконный лазер является мировым лидером в области волоконного лазера, который производит 70% волоконного лазерного источника в Китае. Макс. Волоконные лазеры являются эффективными, надежными и не требующими технического обслуживания волоконными лазерами. Он имеет сверхкомпактную конструкцию с лазерным источником, размещенным в герметичном корпусе, что обеспечивает пыленепроницаемость.

Трансмиссия: серводвигатель, редуктор, зубчатая рейка YYC, направляющая PMI; Серводвигатели и приводы Senchuan с высокой скоростью и стабильностью работы. Система линейной передачи состоит из спиральной стойки YYC и линейных направляющих PMI, что повышает точность и эффективность. Преимущество легкого веса, высокой жесткости и модульной конструкции обеспечивает долгосрочную стабильность и более высокую эффективность.

Режущая головка-Au3Tech: настольная металлическая лазерная режущая головка с автоматической фокусировкой A200E, серия A-cutter немецкого бренда, рассчитана на мощность лазера в пределах 2000 Вт, что является прекрасным решением для средней мощности лазерной резки с плоской автоматической фокусировкой при работе с картой управления движением MCC. серия и программное обеспечение для резки серии SC. Высококачественная пыленепроницаемая конструкция, прецизионные детали.

Охладитель воды: чиллер Wuhan hanliБренд: чиллер Wuhan hanli Охлаждение лазера и режущей головки Двойная температура и двойное управление

Контроллер ЧПУ-Au3Tech: операции просты, с мощными функциями CAM, основанными на автоматическом проектировании САПР, поддерживают импорт графики, графические чертежи, графическое редактирование и т. д. Мощная функция ведущей линии, поддержка различных способов ведущей линии. Поддержка многослойной резки или маркировки, а также других способов обработки. Поддержка отслеживания положения поломки/вперед/назад и так далее. Тревога в режиме реального времени, стабильная и надежная, поддерживает измерение рабочих ошибок, может проверять ошибки между текущим обитом и графической ошибкой.

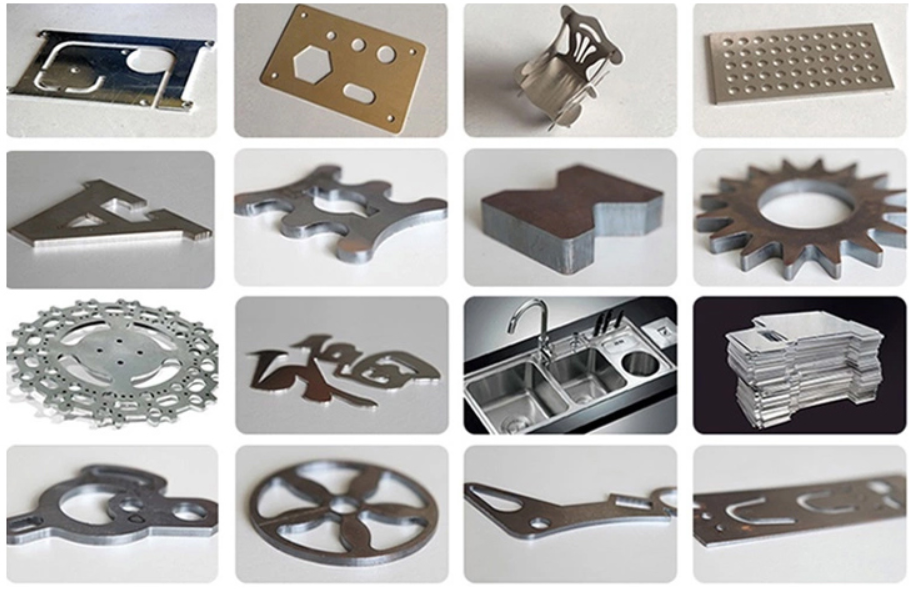

Образец шоу

Подробности

• Применение: ЛАЗЕРНАЯ РЕЗКА
• Применимый материал: металл, другое
• Состояние: Новый
• Тип лазера: Волоконный лазер
• Зона резки: 3000*1500мм
• Скорость резки: зависит от материала
• Поддерживаемый графический формат: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Толщина резки: зависит от материала
• ЧПУ или нет: Да
• Режим охлаждения: ВОДЯНОЕ ОХЛАЖДЕНИЕ
• Программное обеспечение управления: программное обеспечение SC2000
• Место происхождения: Шаньдун, Китай
• Марка лазерного источника: MAX
• Марка лазерной головки: Au3Tech
• Марка серводвигателя: Дельта
• Марка направляющих: PMI
• Марка системы управления: Au3Tech
• Вес (кг): 2700 кг
• Ключевые преимущества: автоматический
• Гарантия: 2 года
• Применимые отрасли: гостиницы, магазины строительных материалов, розничная торговля, другое
• Отчет об испытаниях оборудования: предоставляется
• Видео исходящего осмотра: Предоставляется
• Гарантия на основные компоненты: 2 года
• Основные компоненты: лазерный источник, трансмиссия, режущая головка-Au3Tech, охладитель воды, контроллер ЧПУ-Au3Tech
• Режим лазера: волоконный лазер
• Длина лазерной волны: 1060-1080 нм
• Точность позиционирования: ± 0,03 мм
• Мощность лазера: 1000 Вт/1500 Вт/2000 Вт/3000 Вт
• Точность репозиционирования: ± 0,01 мм
• Минимальная ширина линии: ± 0,02 мм
• Мощность: 22 кВт
• Напряжение тока деятельности:: 1кв 1.5кв АК220В/50Хз/60ХЗ 2кв АК380В/50Хз/60ХЗ
• Минимальный заказ: 1 комплект
• Сертификация: CE, ISO
• Предоставляемое послепродажное обслуживание: онлайн-поддержка, установка на месте, ввод в эксплуатацию и обучение
• Послегарантийное обслуживание: Видео техническая поддержка, Онлайн поддержка
• Местоположение местной службы: нет
• Расположение выставочного зала: Нет
• Тип маркетинга: Новый продукт 2021 г.
