Информация о товаре
This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.
Научный дизайн
1, синхронное движение осей Y1 и Y2, каждая из которых управляется независимым цилиндром
2. Возможность добавления опций и обновлений в конфигурацию на более позднем этапе.
Экологически чистый
Низкий уровень шума при ожидании и быстром опускании (менее 25 децибел), нажатии и возврате, так как давление в гидравлической системе является замкнутым контуром управления сервоприводом главного двигателя. Потребление энергии ниже, чем у обычной машины, на 60% благодаря использованию серводвигателя.
Стабильная и прочная работа корпуса машины
1,Встроенная сварка рамы машины.
2,Рама станка сформирована трехмерным обрабатывающим центром с ЧПУ за один процесс, что обеспечивает параллельность и вертикальность каждой монтажной поверхности.
3,Внутреннее ламинирование под напряжением закалкой.
4,Дробеструйная обработка для удаления ржавчины и антикоррозийной обработки.

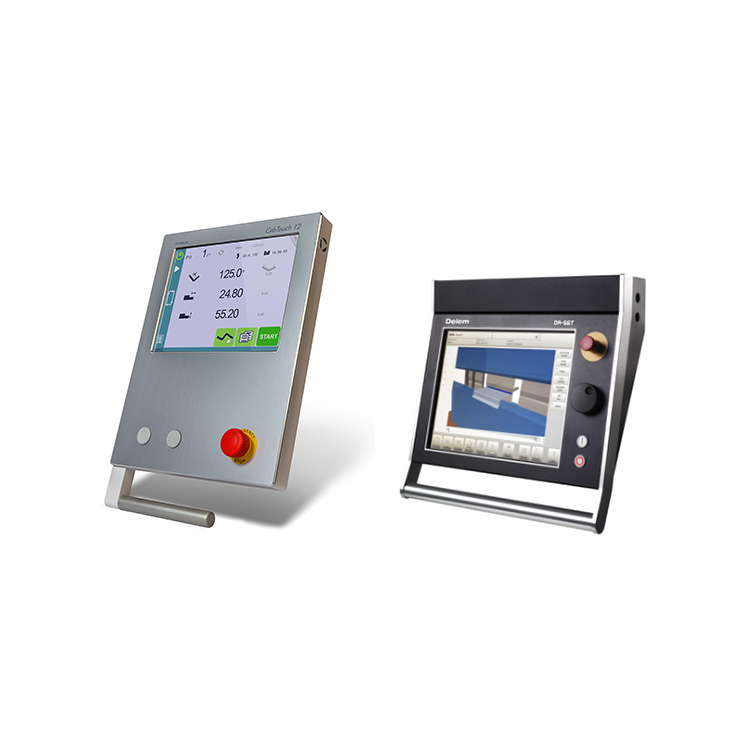

1. Система управления: DA52s (дополнительно Cybelec CT8 из Швейцарии)
Быстрое программирование на одной странице
• Навигация с помощью горячих клавиш
• 7-дюймовый цветной TFT VGA
• До 4 осей (Y1, Y2 и 2 вспомогательные оси)
• Контроль коронации
• Библиотека инструментов/материалов/продуктов
• USB, периферийный интерфейс
•The basic machine control functions are Y1 Y2 X R -axis.
• Усовершенствованные алгоритмы управления по оси Y для клапанов с замкнутым и разомкнутым контуром.
Дополнительная система управления:
(DA66T DA69T/Cybelec CT8 CT12 из Швейцарии)
Дополнительная ось (3 1/4 1/6 1/8 1)

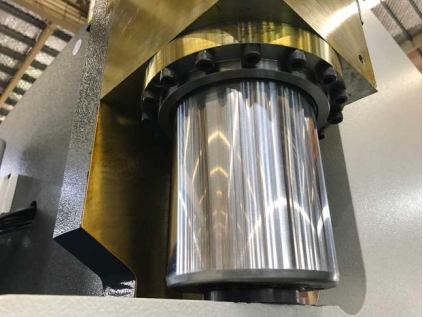

2. Цилиндр
Как китайский бренд премиум-класса, он имеет срок службы более 10 лет.

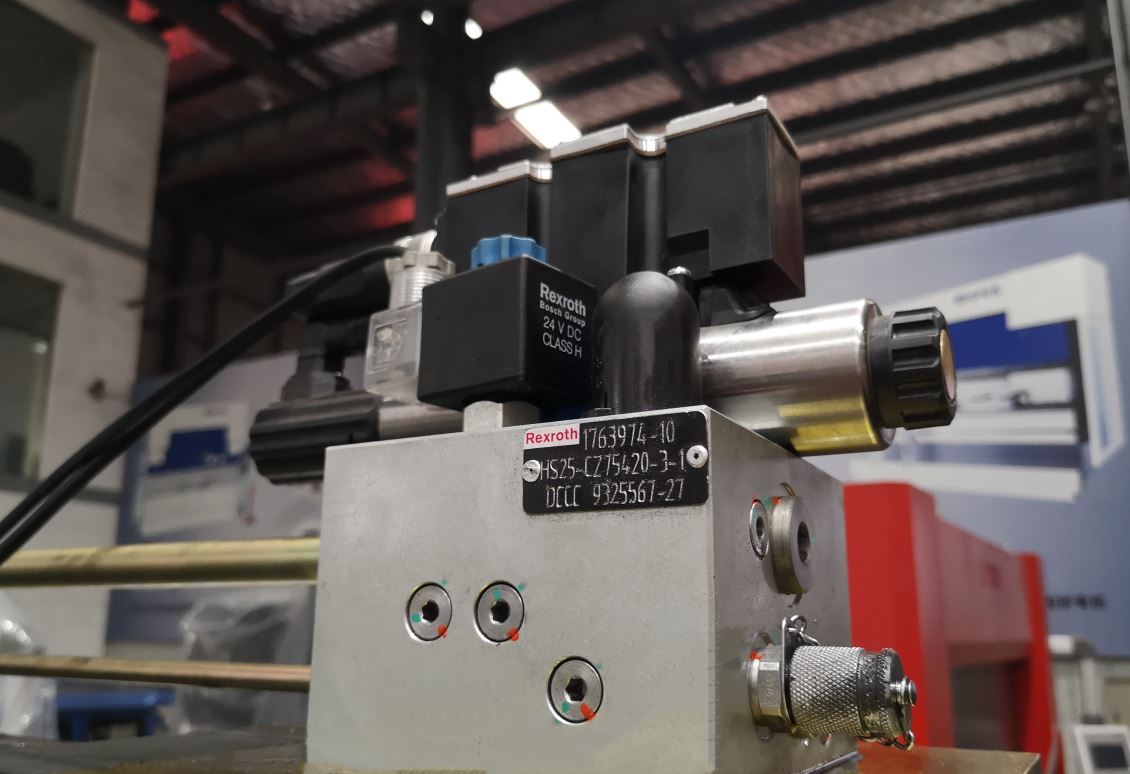

3. Пропорциональный клапан
Пропорциональный клапан точно регулирует движения осей Y1 Y2

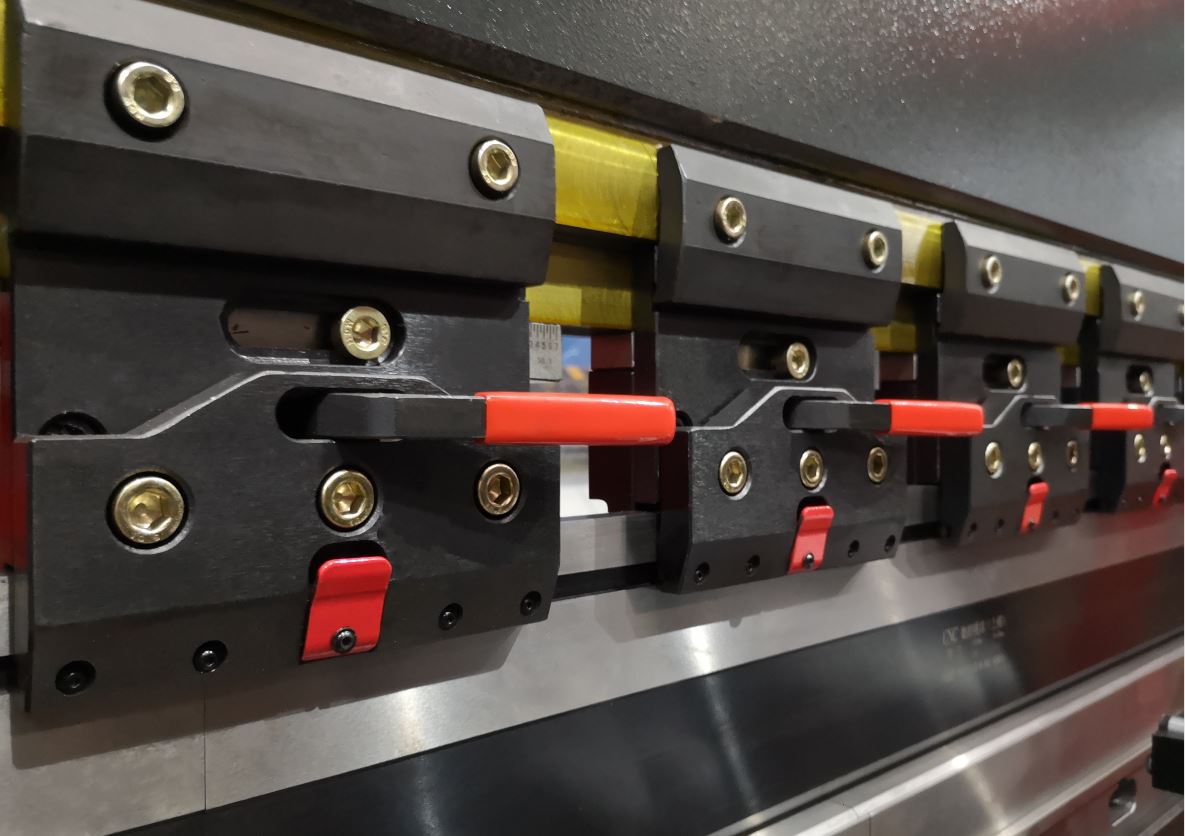

4. Быстрый клип
Быстрая смена инструмента благодаря вертикальной установке, чтобы сократить время настройки

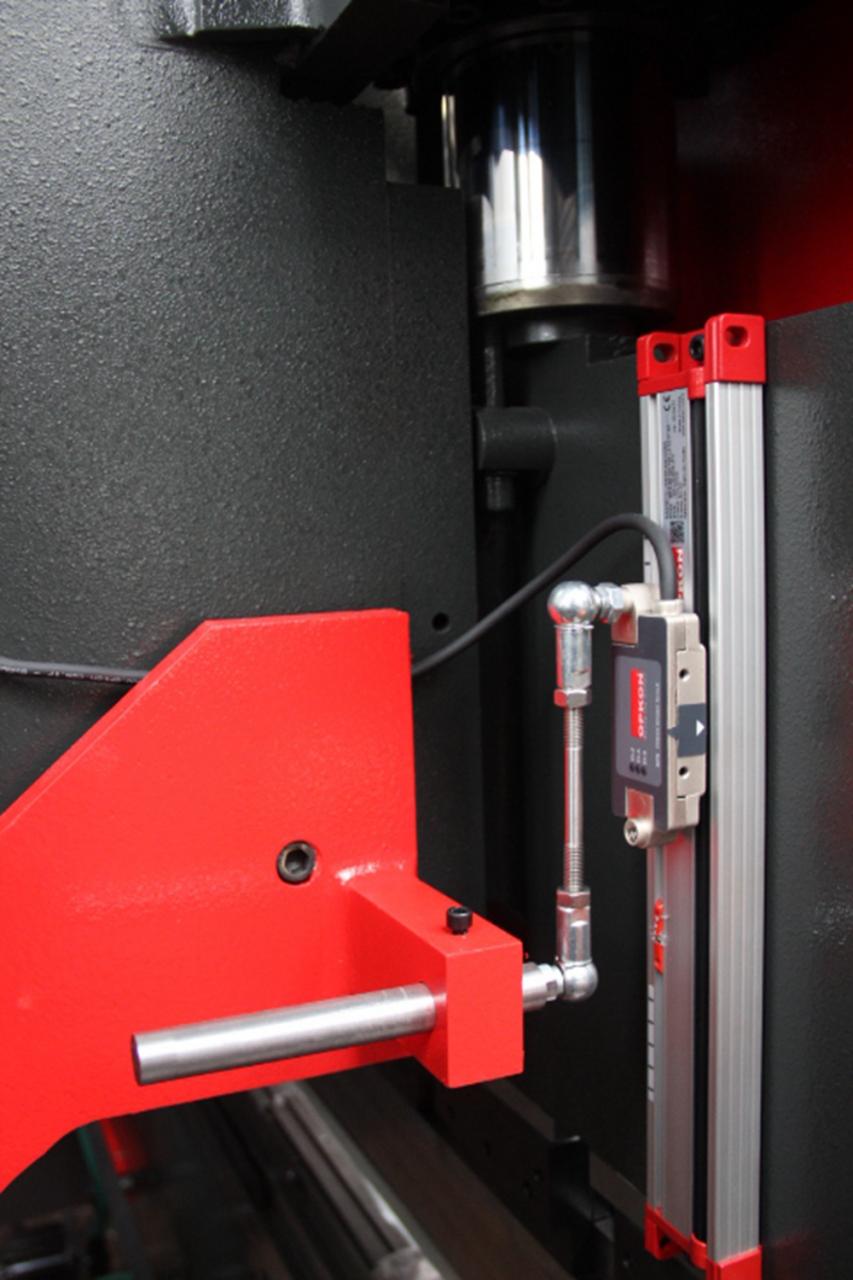

5. Решёточная линейка обеспечивает точное позиционирование
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

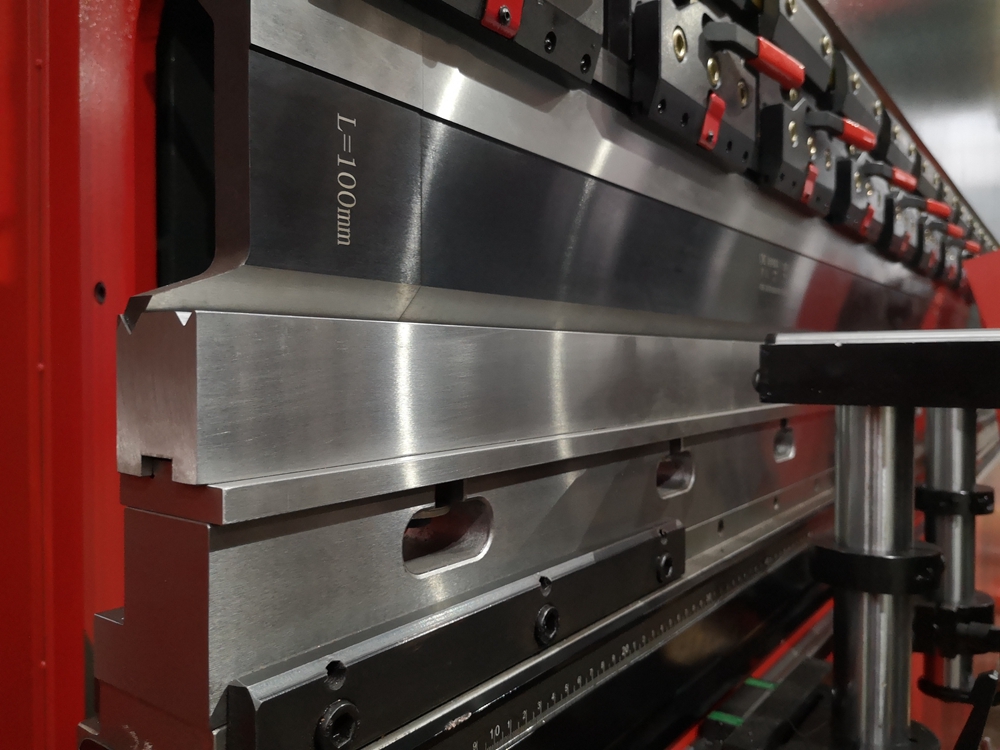

6. Пресс-форма с ЧПУ (Голин)
Концентрическая форма с ЧПУ, многофункциональная, легко меняющаяся сторона
7. Автоматическая система коронки
Выровненная компенсация, идеальный угол изгибаУправление системой ЧПУ DA52s

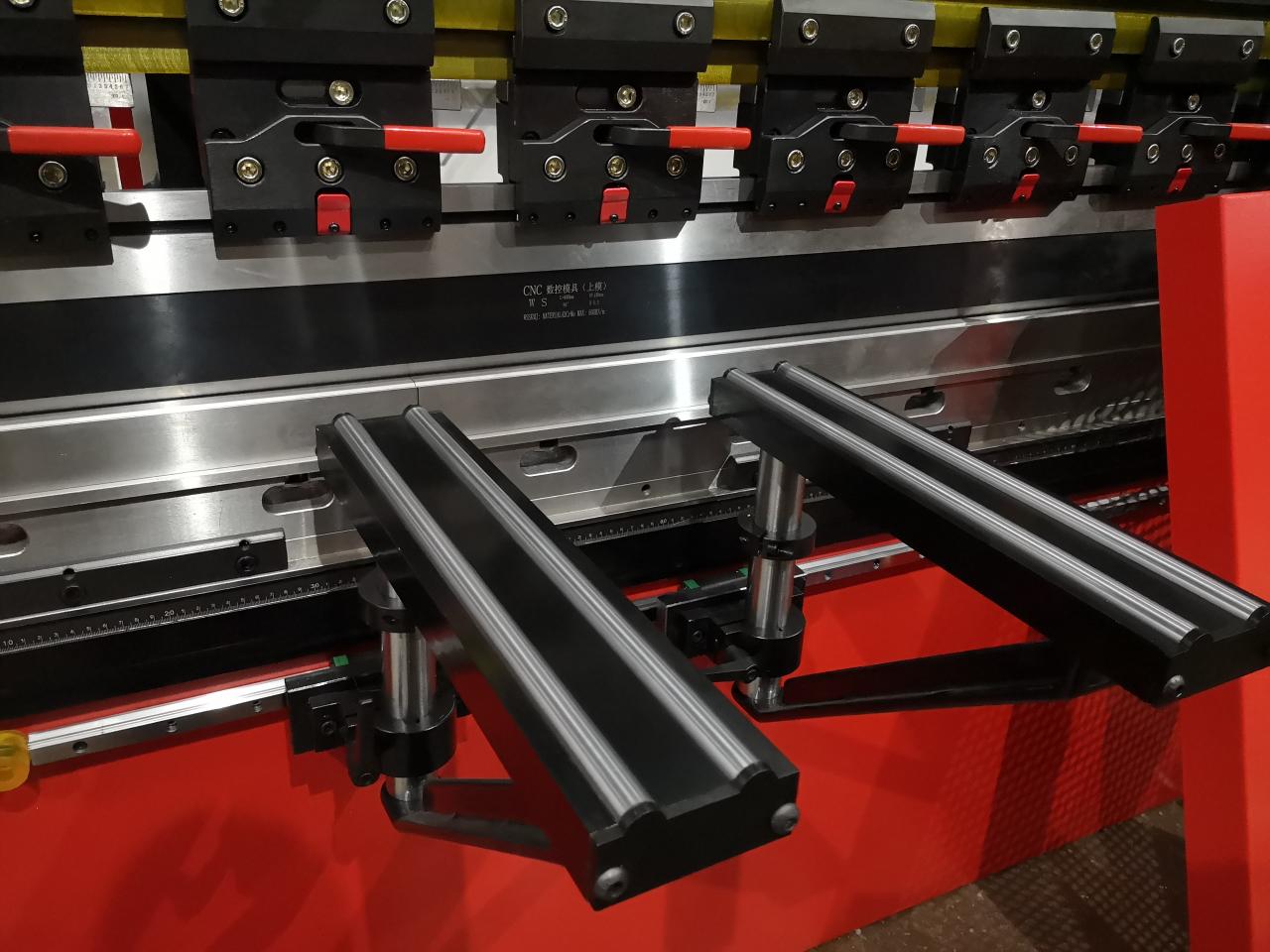

8. Поддерживающая рука
Эргономичные опорные кронштейны и светодиодное освещение рабочей зоны максимально упрощают работу.

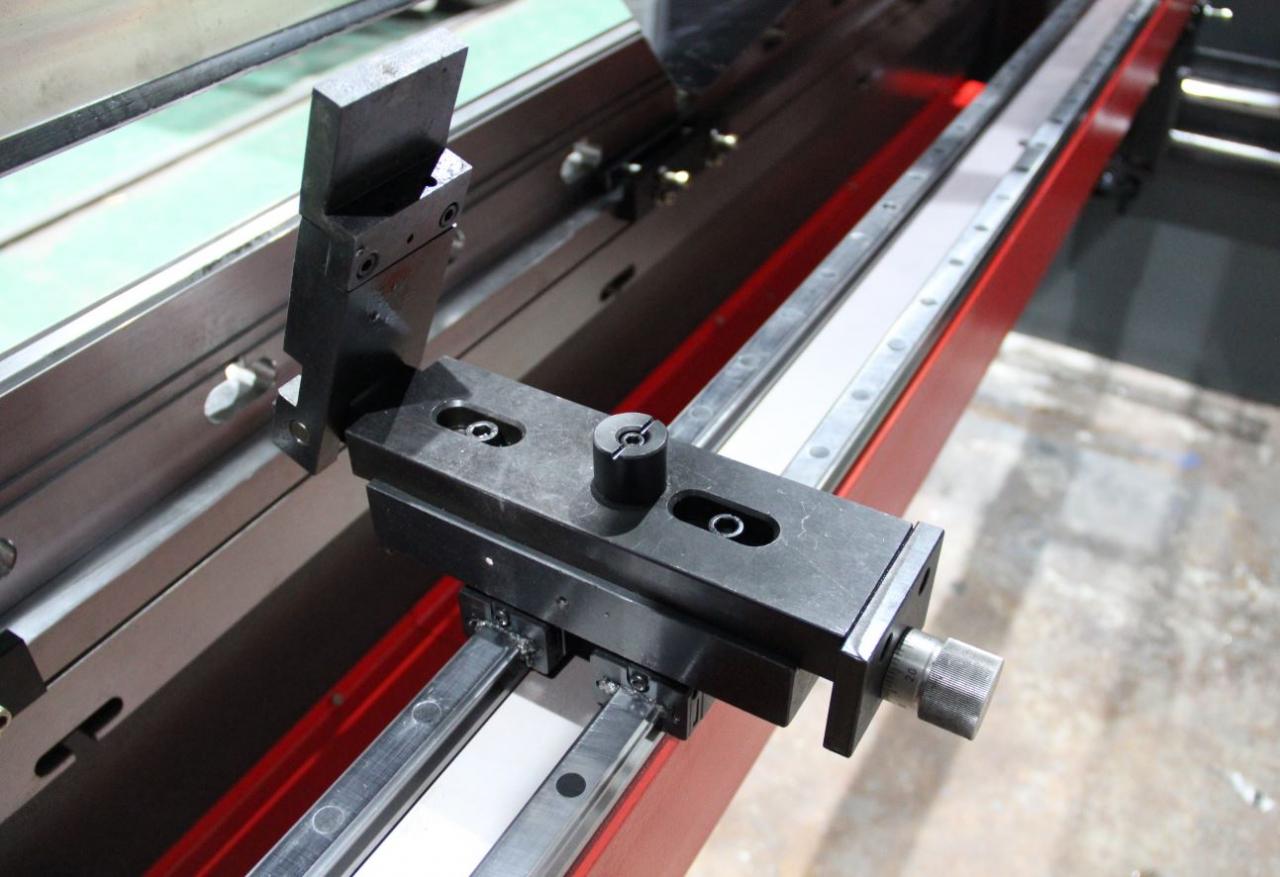

9. Двойные линейные направляющие и встроенная опорная балка
Для повышения точности движений пальцев

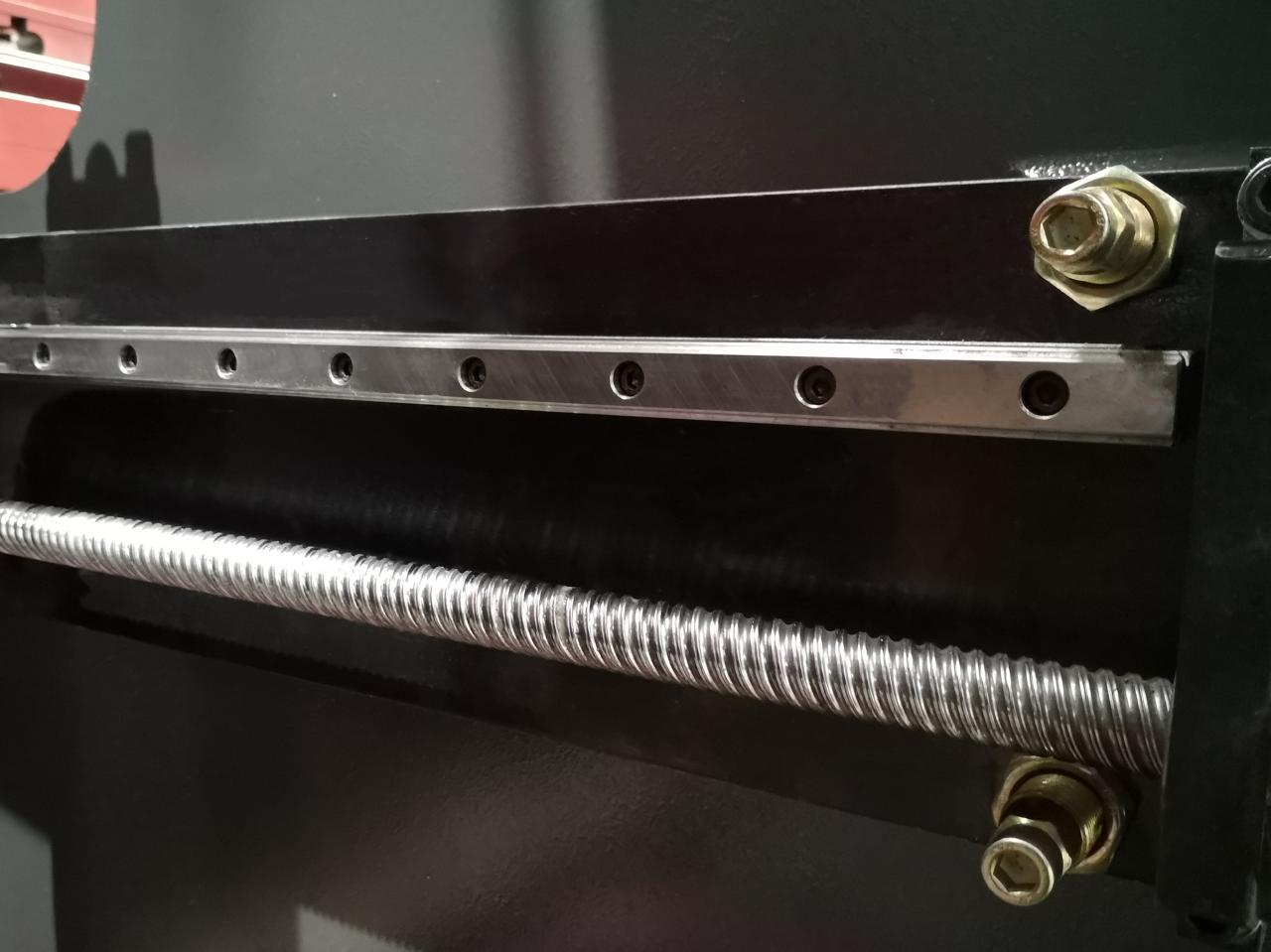

10. Шарико-винтовая передача и линейная направляющая
Динамические задние упоры и высокоскоростная ось благодаря шарико-винтовой паре и линейной направляющей для повышения точности перемещения заднего упора

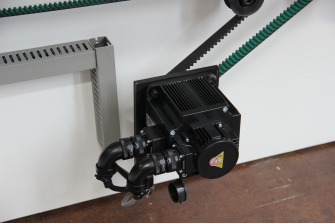

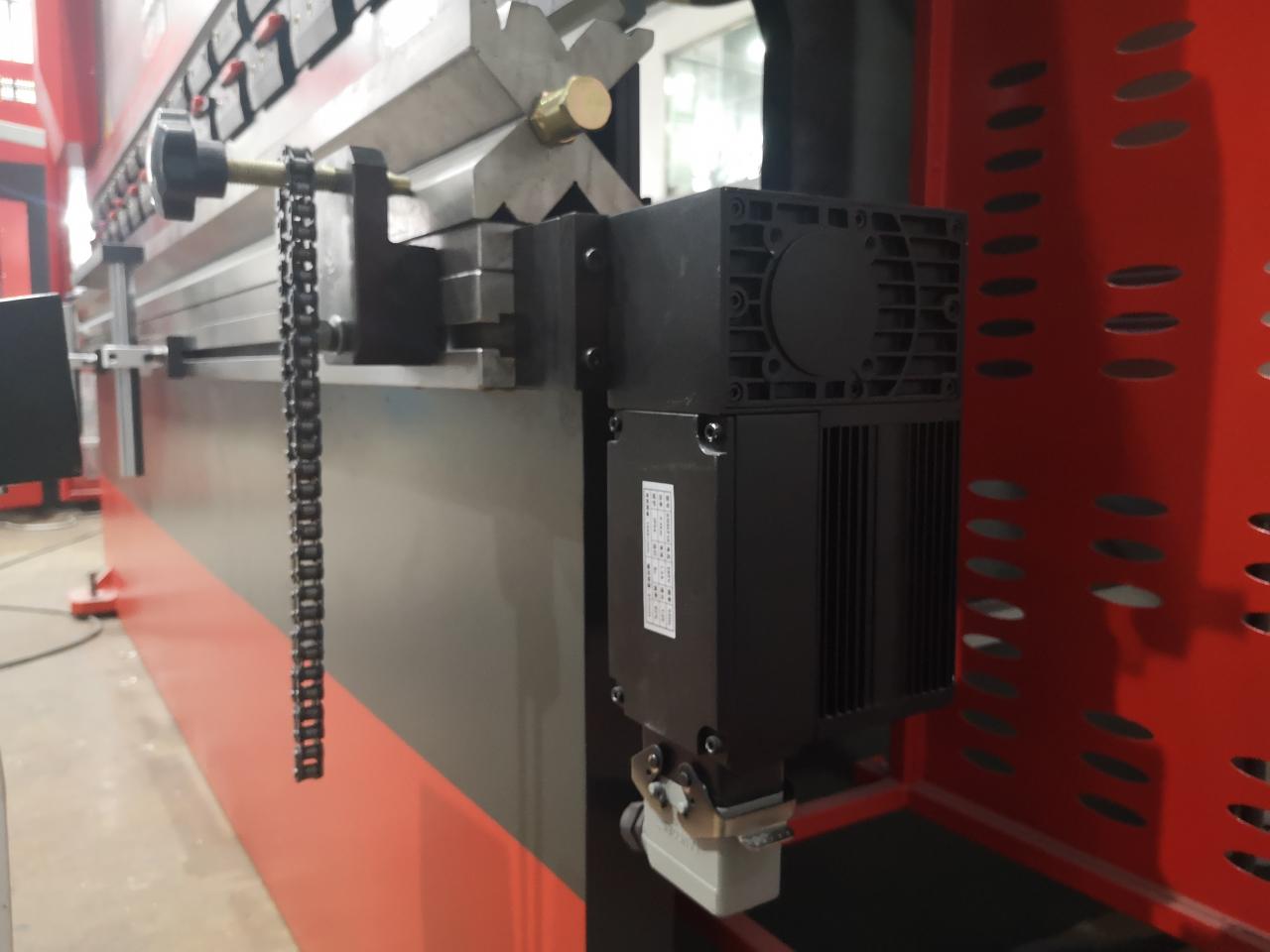

11. Серводвигатель
Сервопривод X и Y помогает позиционировать, чтобы увеличить скорость и точность.

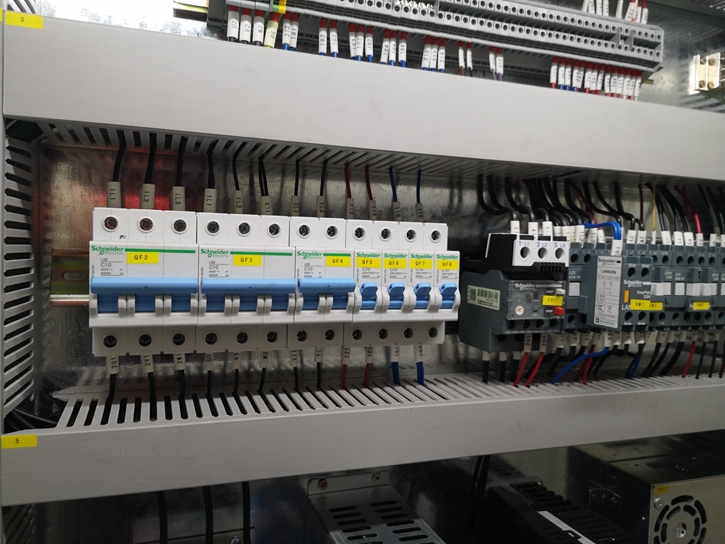

12. Основные электрические компоненты
Выбор международных брендов, стабильная и долговечная работа.

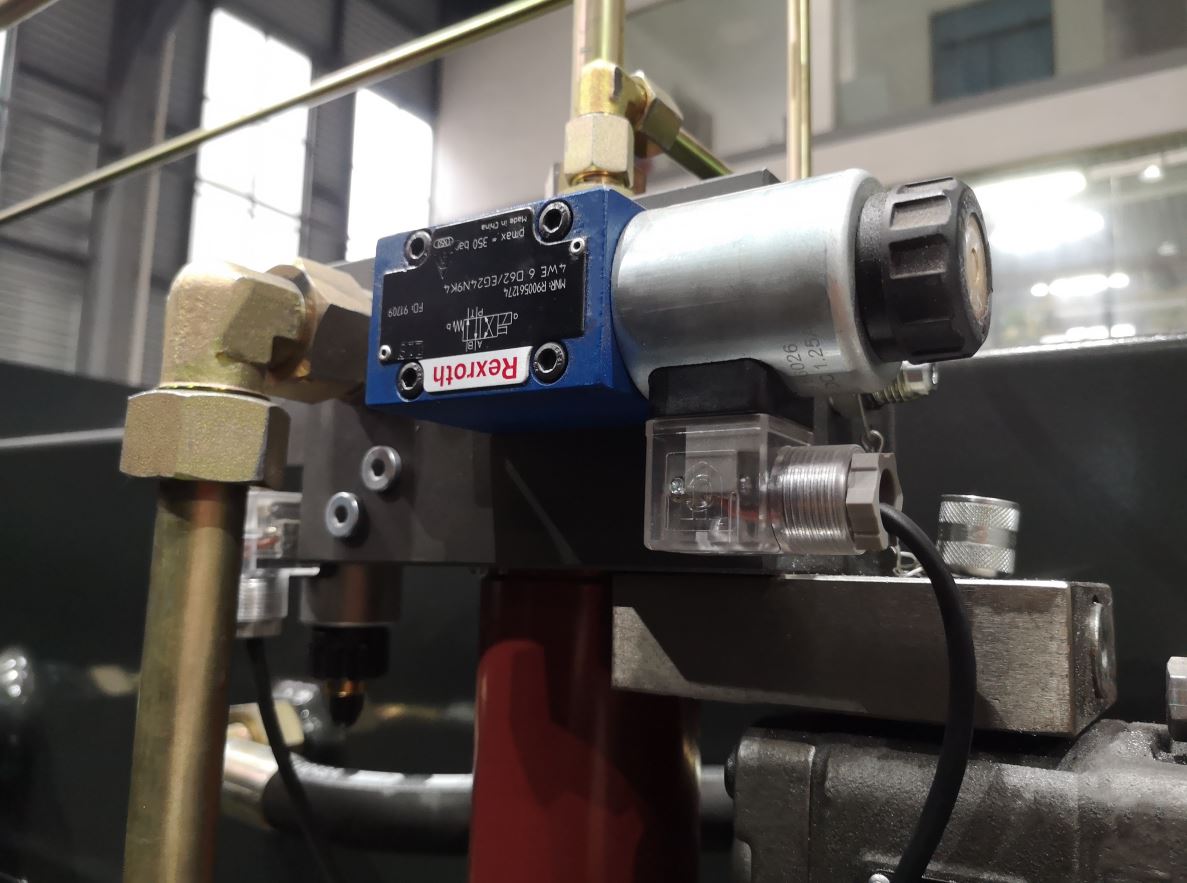

13. Гидравлический клапан
Выбор международных брендов, стабильная и долговечная работа.

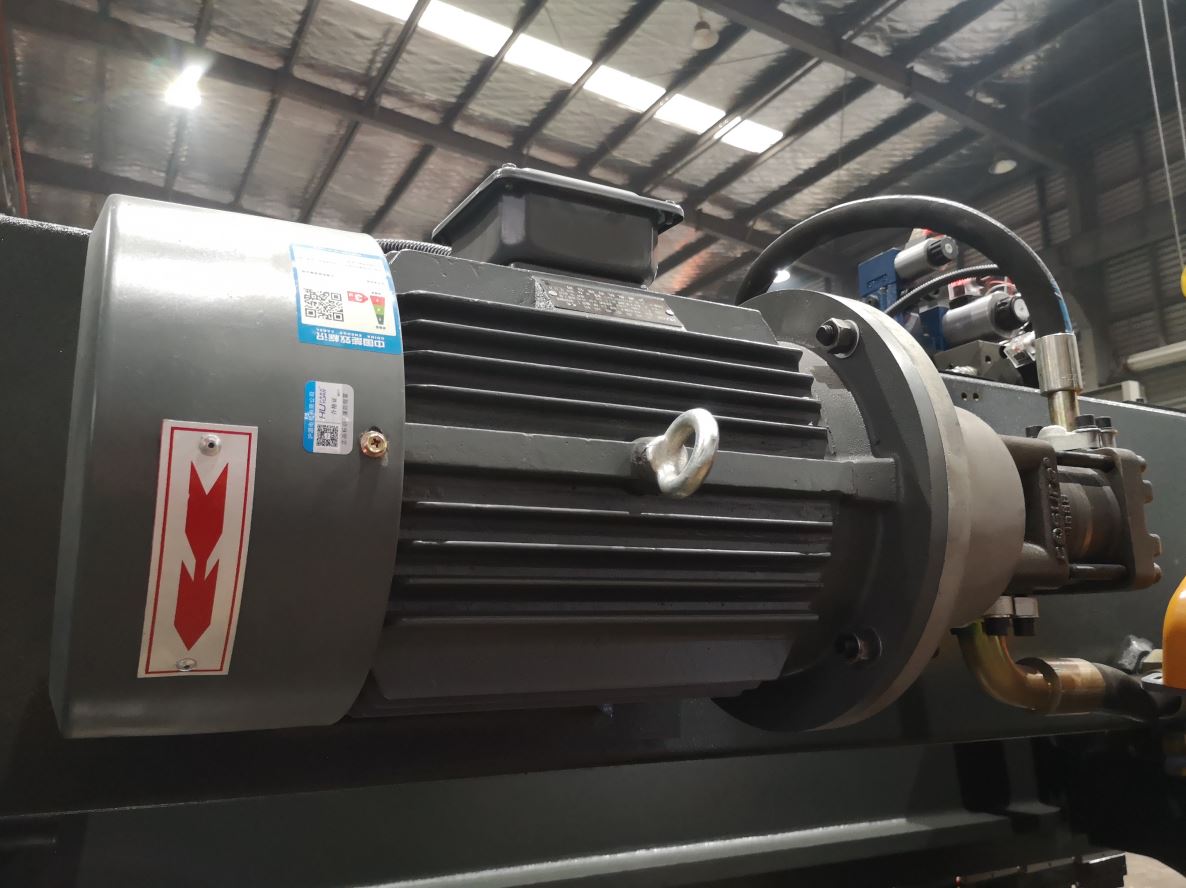

14. Главный двигатель (Siemens из Германии) Масляный насос (Sunny из Америки)
Выбор международных брендов, стабильная и долговечная работа.

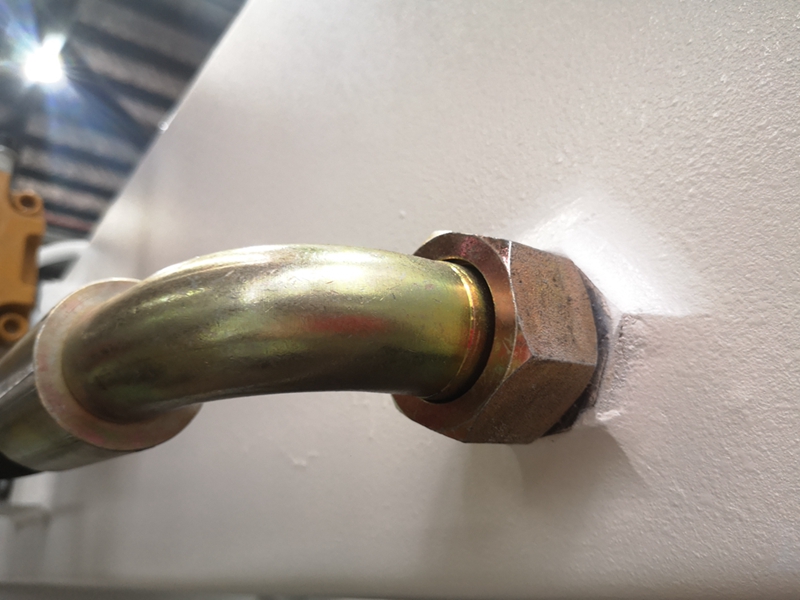

15. Трубное соединение (EMB с немецкого)
Чтобы избежать утечки масла, легко ремонтировать
16. Электрические компоненты ножного переключателя (Schneider из Франции)

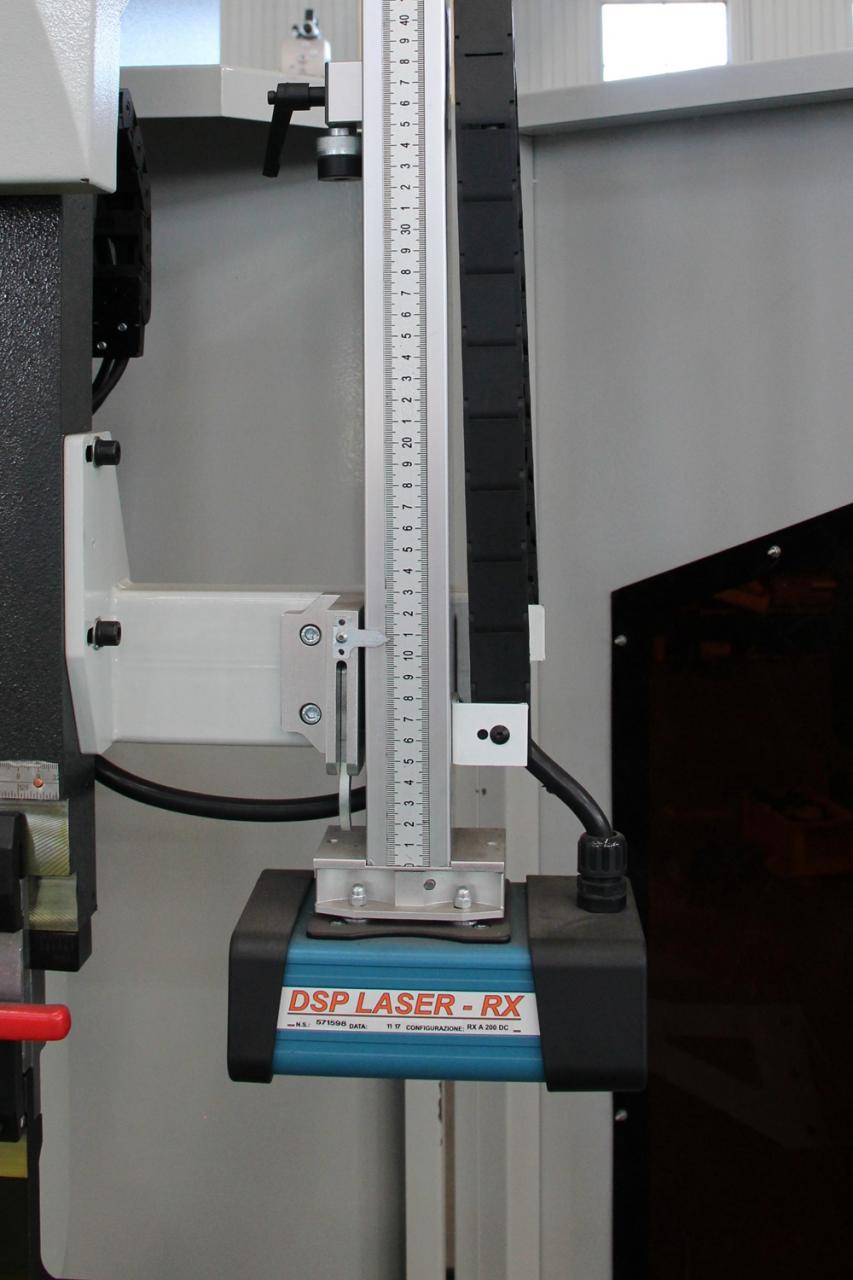

17. Лазерный сейф DSP (дополнительно)
Лезвие останавливается, когда лазер обнаруживает препятствие.
Технические параметры
Модель | Расстояние между полюсами (мм) | Глубина горловины (мм) | Ход слайдера (мм) | Максимальная высота (мм) | Мощность (кВт) | Вес (кг) | Размеры (мм) |
40 т/2200 | 1850 | 230 | 80 | 320 | 4 | 2750 | 2200x1200x1900 |
40т/2500 | 1850 | 230 | 80 | 320 | 4 | 3000 | 2500x1200x1900 |
63 т/2500 | 1900 | 250 | 100 | 320 | 5.5 | 4000 | 2500x1300x2210 |
63 т/3200 | 2560 | 250 | 100 | 320 | 5.5 | 4800 | 3200x1300x2210 |
80 т/2500 | 1990 | 300 | 100 | 320 | 7.5 | 5000 | 2500x1400x2300 |
80 т/3200 | 2560 | 320 | 100 | 350 | 7.5 | 6000 | 3200x1500x2300 |
80т/4000 | 3200 | 320 | 100 | 350 | 7.5 | 7000 | 4000x1500x2400 |
100т/2500 | 1990 | 320 | 120 | 350 | 7.5 | 6000 | 2500x1600x2400 |
100 т/3200 | 2600 | 320 | 120 | 400 | 7.5 | 6800 | 3200x1600x2600 |
100т/4000 | 3200 | 320 | 120 | 400 | 7.5 | 8000 | 4000x1600x2600 |
125 т/3200 | 2600 | 320 | 120 | 400 | 7.5 | 7000 | 3200x1600x2600 |
125 т/4000 | 3200 | 320 | 120 | 400 | 7.5 | 8500 | 4000x1600x2600 |
160 т/3200 | 2580 | 320 | 120 | 460 | 11 | 10000 | 3200x1700x2700 |
160т/4000 | 2900 | 320 | 160 | 460 | 11 | 11000 | 4000x1700x2800 |
160 т/5000 | 3900 | 320 | 160 | 460 | 11 | 13500 | 5000x1900x3100 |
160 т/6000 | 4900 | 320 | 160 | 460 | 11 | 18500 | 6300x1900x3200 |
200т/3200 | 2480 | 320 | 200 | 460 | 11 | 11000 | 3200x1950x2800 |
200т/4000 | 2900 | 320 | 200 | 460 | 11 | 12500 | 4000x1950x2800 |
200т/5000 | 3900 | 320 | 200 | 460 | 11 | 14000 | 5000x1950x3000 |
200т/6000 | 4900 | 320 | 200 | 460 | 11 | 20000 | 6000x1950x3300 |
250 т/3200 | 2450 | 400 | 250 | 590 | 18.5 | 18500 | 3250x2000x3200 |
250т/4000 | 2900 | 400 | 250 | 590 | 18.5 | 20000 | 4000x2000x3400 |
250т/5000 | 3900 | 400 | 250 | 590 | 18.5 | 23000 | 5000x2000x3400 |
250т/6000 | 4900 | 400 | 250 | 590 | 18.5 | 27000 | 6000x2000x3400 |
300 т/3200 | 2450 | 400 | 250 | 590 | 22 | 20500 | 3200x2000x3450 |
300т/4000 | 2900 | 400 | 250 | 590 | 22 | 22000 | 4000x2000x3450 |
300т/5000 | 3900 | 400 | 250 | 590 | 22 | 25000 | 5000x2000x3450 |
300т/6000 | 4900 | 400 | 250 | 590 | 22 | 28000 | 6000x2000x3450 |
400 т/3200 | 2400 | 400 | 250 | 590 | 30 | 22500 | 3200x2180x3400 |
400т/4000 | 2900 | 400 | 250 | 590 | 30 | 25000 | 4000x2180x3400 |
400т/5000 | 3900 | 400 | 250 | 590 | 30 | 29000 | 5000x2180x3500 |
400т/6000 | 4900 | 400 | 250 | 590 | 30 | 34000 | 6000x2180x3800 |
500т/5000 | 3900 | 400 | 250 | 590 | 45 | 42000 | 5050x3500x3700 |
500т/6000 | 4900 | 400 | 320 | 590 | 45 | 54000 | 6050x3500x3700 |
600т/4000 | 2900 | 400 | 320 | 590 | 55 | 44000 | 4050x4500x3700 |
600 т/6000 | 4900 | 400 | 320 | 590 | 55 | 60000 | 6050x4500x3700 |
Подробности
- Ход слайдера (мм): 120 мм
- Автоматический уровень: Полностью автоматический
- Глубина горловины (мм): 320 мм
- Тип машины: Синхронизированный
- Длина рабочего стола (мм): 3200 мм
- Ширина рабочего стола (мм): 150 мм
- Размер: 3200x1600x2600мм
- Состояние: Новый
- Материал/обработанный металл: латунь/медь, нержавеющая сталь, СПЛАВ, углеродистая сталь, алюминий
- Автоматизация: Автоматическая
- Дополнительные услуги: формирование концов
- Год: 2020
- Вес (кг): 7000
- Мощность двигателя (кВт): 7,5 кВт
- Ключевые преимущества: многофункциональность
- Гарантия: 2 года
- Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
- Расположение выставочного зала: Нет
- Тип маркетинга: Новый продукт 2020
- Отчет об испытаниях оборудования: предоставляется
- Видео исходящего осмотра: Предоставляется
- Гарантия на основные компоненты: 1 год
- Основные компоненты: подшипник, двигатель, сосуд высокого давления, двигатель, другое
- Модель: WE67K Series-125T/3200
- Сырье: Прокат листа/пластины
- Система управления: Delem DA66T
- Control Axes: Y1 Y2 X W-axis Crowning
- Электрические компоненты: Schneider из Франции
- Главный двигатель: Siemens из Германии
- Время выполнения: 15дней
- Использование: Изгиб металлического листа
- Сертификация: CE ISO
