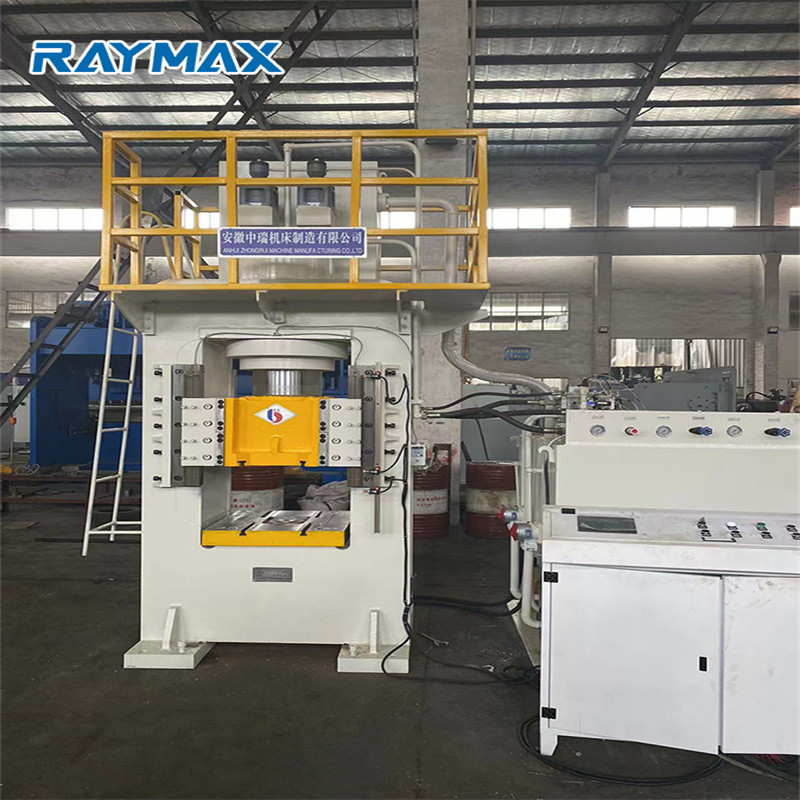

Гидравлический пресс глубокой вытяжки для Quatro Imprensa Coluna Hydraulic

Применение продукта

Гидравлический пресс, спроектированный с большим вниманием к деталям, представляет собой высококачественный станок. Исследования, проведенные на изгибах каркаса, позволили нам разработать продукт, который наиболее подходящим образом реагирует на механические воздействия, гарантируя тем самым стабильную структуру и, следовательно, более высокую точность при глубокой вытяжке.

Гидравлический пресс проектирует и производит гидравлические прессы с 2 или 4 стойками от 600 кН до 30000 кН для процессов глубокой вытяжки, реверсивной вытяжки, тиснения, гибки, гидроформовки и горячей ковки, как для производства стали / нержавеющей стали в автомобильной, бытовой, белой, термоупрочнение, опытно-инструментальное производство и другие промышленные применения.

Индивидуально для вашего производства:

- Кроме того, наши прессы изготавливаются на основе стандарта Accurl china или, как вариант, по техническим условиям, согласованным с заказчиком.
- Удобное управление

Универсальность:

- Конфигурация по запросу

Точность:

- Усилие от 600 до 30.000 кН
- Монолитные и композитные конструкции
- Настраиваемые размеры стола
- Настраиваемый ход
- Стандарты безопасности: CAT3 и CAT4
- Доступны системы смены пресс-форм
- Программное обеспечение: Сенсорный экран Siemens

Безопасность:

RAYMAX придерживается строгой политики выбора компонентов, основанной на обширном опыте, накопленном за десятилетия. Все комплектующие сертифицированы в соответствии с европейскими стандартами, а их основными поставщиками являются Германия, США, Голландия, Италия и Швейцария. Все детали конструкции рассчитываются методом конечных элементов и используются только высококачественные стали S275 и S355 JR, а именно J2 (+N).

Надежность:

RAYMAX Все используемые конструкционные плиты изготовлены из стальных сплавов (например, S355 или выше), сертифицированы и проверены химическим анализом и механическими испытаниями. Собранные элементы свариваются и нормализуются в соответствии с нормами UNI-EN10025. Конструкции спроектированы таким образом, чтобы улучшить распределение нагрузки и снизить связанные с этим напряжения, чтобы свести к минимуму деформации.

Основные характеристики

Прочная и компактная рама гарантирует точные результаты. Она изготовлена из высококачественной низкоуглеродистой стали и подвергалась систематической механической обработке.

• Электросварка высокой точности
• Использование высокотехнологичных расточных станков для деталей высокой точности.

RAYMAX выбирает лучшие продукты, чтобы гарантировать долговечные и высокотехнологичные машины.
RAYMAX выбирает лучшие компоненты.

ПРИЛОЖЕНИЯ:

• Графический цветной ЧПУ
•Композитная серия была разработана для применений, в которых жесткость конструкции и гибкость с точки зрения производства являются особыми требованиями. Станки с несколькими действиями сверху или снизу или специальными решениями позволяют получать сложные формы и большие размеры в ряде различных отраслей, таких как:
• бытовая техника
• автомобили и кузова транспортных средств
• структурные элементы
• мойки из нержавеющей стали
• варочные панели Фотоэлементы безопасности с лазерным лучом
• Бесшумный и надежный насос с внутренним зацеплением
• Высокоточные оптические линии
• Электрическая панель с высококачественными компонентами
• Система Старт-Стоп

БЕЗОПАСНОСТЬ РАБОТЫ:

Машины RAYMAX соответствуют самым строгим нормам ЕС в отношении безопасности. Установленные устройства гарантируют полную безопасность оператора, не снижая темпа работы.

• Самые современные лазерные системы
• ПЛК безопасности, способные управлять пропорциональными клапанами и контролировать их работу.
• Видимый двойной луч, связанный с верхним инструментом: если он прерывается, он блокирует движение глубокой вытяжки.
• Простая регулировка с помощью оценочной шкалы
• Постоянный контроль параметров, связанных с безопасным

Детали

Имя: рамка машины

Торговая марка: РАЙМАКС
Оригинал: КИТАЙ
Машины RAYMAX с нуля разрабатываются нашими опытными инженерами с единственной целью: создавать лучшие машины, какие только можно себе представить. Объединив наши уникальные конструкции машин с доступными материалами самого высокого качества, мы достигли своей цели и изобрели одни из самых надежных и долговечных машин в мире!

ГИБРИДНАЯ СИСТЕМА

Название: Страсть к гидравлике
Бренд: Bosch-Rexroth
Оригинал: Германия

Гидравлические и электрические системы RAYMAX постоянно разрабатываются индивидуально для каждой машины, поэтому они обеспечивают наилучшие «производительности» для отдельных прессов в зависимости от их использования, чтобы поддерживать хорошее соотношение «затраты / выгода».

ДВОЙНОЙ НАПРАВЛЯЮЩИЙ RAM

Торговая марка: РАЙМАКС
Скользящие блоки подвижного стола, используя точную систему регулировки, обеспечивают полный контакт с направляющими на протяжении всего хода скольжения, обеспечивая подвижным элементам пресса оптимальную точность параллелизма.

Страсть к гидравлике

Торговая марка: РАЙМАКС
Гидравлические цилиндры полностью спроектированы и изготовлены Gigant Italia SrL, вкладыши изготовлены из кованой стали, а в случае цилиндров большего размера штоки также изготовлены из кованого корпуса, чтобы обеспечить надежность, безопасность, долговечность и долговечность поршней. не склонны к утечкам, вызывающим простой машины.

ПО RAYMAX.

Под тоннами стали и силы бьется Сердце Технологий. ПЛК и ввод/вывод последнего поколения. Все они управляются нашим программным обеспечением, специально разработанным для того, чтобы помочь оператору работать простым и непосредственным образом.

Технология и функциональность.

Конструкция этих прессов представляет собой прочную конструкцию из электросварной стали, обеспечивающую стабильность и устойчивость машины, чтобы свести к минимуму деформацию во время рабочих циклов. Компоненты выбираются только из основных и квалифицированных поставщиков, существующих на рынке, и каждый пресс оснащен всеми юридическими требованиями и мерами безопасности в соответствии с категорией 4 Директивы ЕС по машинному оборудованию. Благодаря простому выбору на панели управления машины можно установить различные типы данных, такие как установка пресс-форм на RAM и нижнюю подушку листового пресса, ручная настройка, настраиваемая производственный цикл до полуавтоматических и автоматических циклов в фазе. активное и целостное производство.

Дополнительное оборудование	1. Подвижная панель управления
2.Световая завеса	3. Устройство охлаждения масла
4.Выбивное устройство (гидравлическое или механическое)	5. Механизм быстрого зажима пресс-формы
6. Направляющая и прокатка для смены штампа	7. Запорный механизм

Подробности

• Ход слайда (мм): 720
• Тип машины: Гидравлический пресс H Frame
• Сила выталкивания (кН): 30000
• Сила возврата (кН): 600 кН
• Система: Сервопривод
• Состояние: Новый
• Место происхождения: Аньхой, Китай
• Фирменное наименование: РАЙМАКС
• Год: 2020
• Напряжение: 380 В/220 В Дополнительно
• Размер (Д*Ш*В): 3800 мм x 1900 мм x 1900 мм
• Вес (т): 2,15 т
• Номер модели: HSP-1000T
• Мощность двигателя (кВт): 22 кВт
• Ключевые преимущества: высокая точность
• Гарантия: 2 года
• Применимые отрасли: Магазины строительных материалов, Ремонтные мастерские, Производственные предприятия, Строительные работы
• Расположение выставочного зала: Великобритания, США
• Маркетинговый тип: Горячий продукт 2019
• Отчет об испытаниях оборудования: предоставляется
• Видео исходящего осмотра: Предоставляется
• Гарантия на основные компоненты: 2 года
• Основные компоненты: подшипник, двигатель
• ЧПУ или нет: ЧПУ
• Предоставляемое послепродажное обслуживание: инженеры могут обслуживать технику за границей, онлайн-поддержка, техническая поддержка по видео
• Мощность (Вт): 22 кВт
• Вес: 21500
• Система управления ЧПУ: Сенсорный экран Siemens из Германии
• Мощность пресса: 1000 тонн
• Ход слайда: 720
• Максимум. Дневной свет: 1150 мм
• Размер стола: 1500x500 мм
• Y1 + Y2 Ход: 200 мм
• Послегарантийное обслуживание: Видео техническая поддержка, Онлайн поддержка
• Местоположение местной службы: Великобритания, США
• Сертификация: Сертификаты CE
