Листогибочный пресс с сервоприводом с ЧПУ 250 т / 3,2 м 3 + 1 оси 3-метровый листогибочный пресс

Главная особенность

1. Сварная стальная конструкция, нормализующая и высокочастотная вибрация для устранения напряжения, для обеспечения общей точности станков, обладает превосходной жесткостью, защитой от искажений и защитой от наклона.

2. Главные цилиндры с двух сторон относятся к электрогидравлическому гибочному станку с ЧПУ. Оси ЧПУ, где оси Y1, Y2, синхронизированы, совместимы с гидравлическим сервоклапаном, импортированным из Германии, и немецкой решеткой HEIDENHAIN с замкнутым контуром, точная обратная связь, ползунки работают точно, повторяются Точность ползунка и параллельная точность могут достигать /-0,01 мм.

3. Автоматическая гидравлическая система компенсации выпуклости для рабочего стола (ось V), чтобы устранить влияние деформации ползунка на заготовку во время изгиба. Числа компенсации автоматически настраиваются системой ЧПУ, удобно и точно. (структура таблицы механической компенсации по желанию)

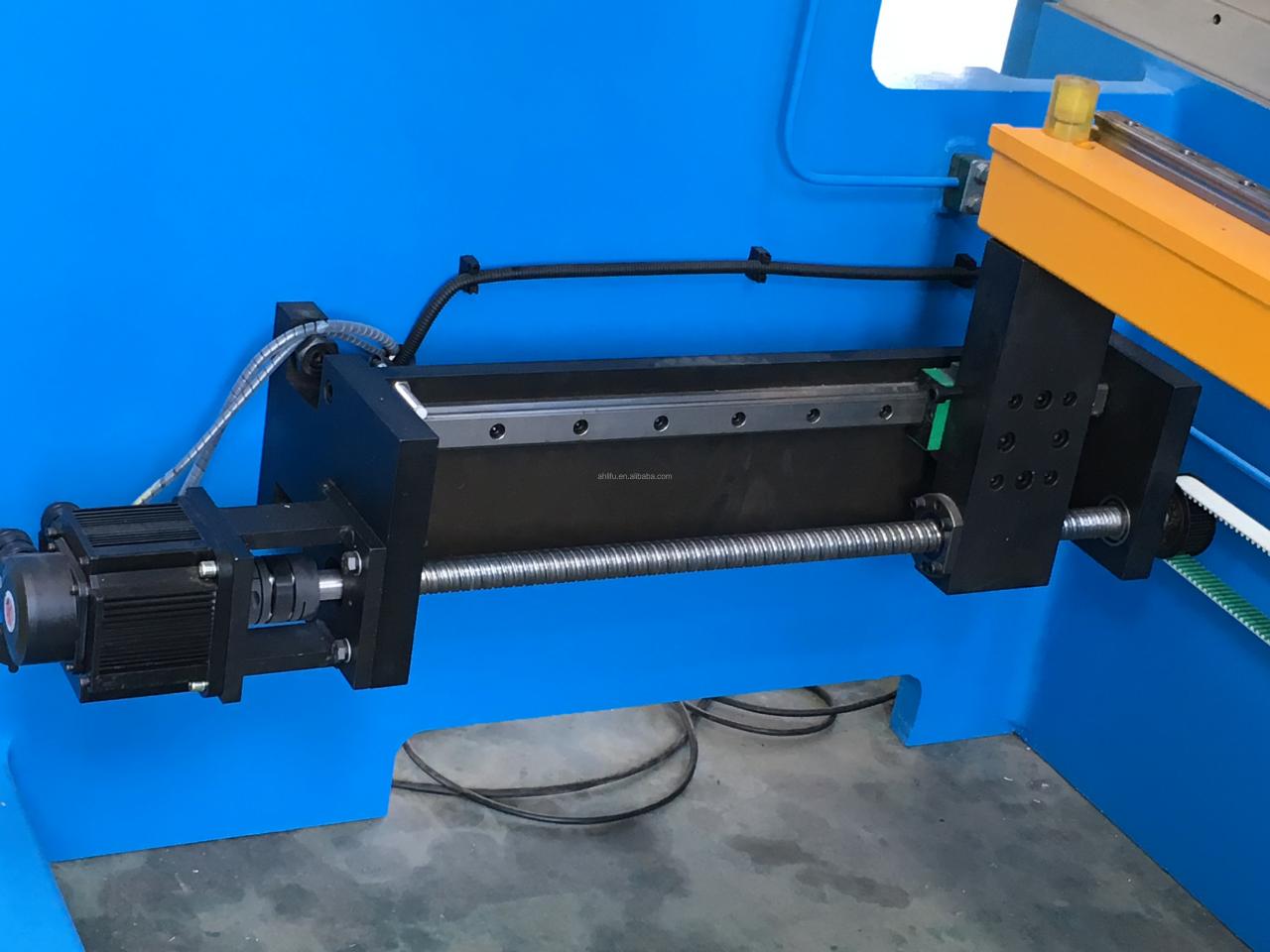

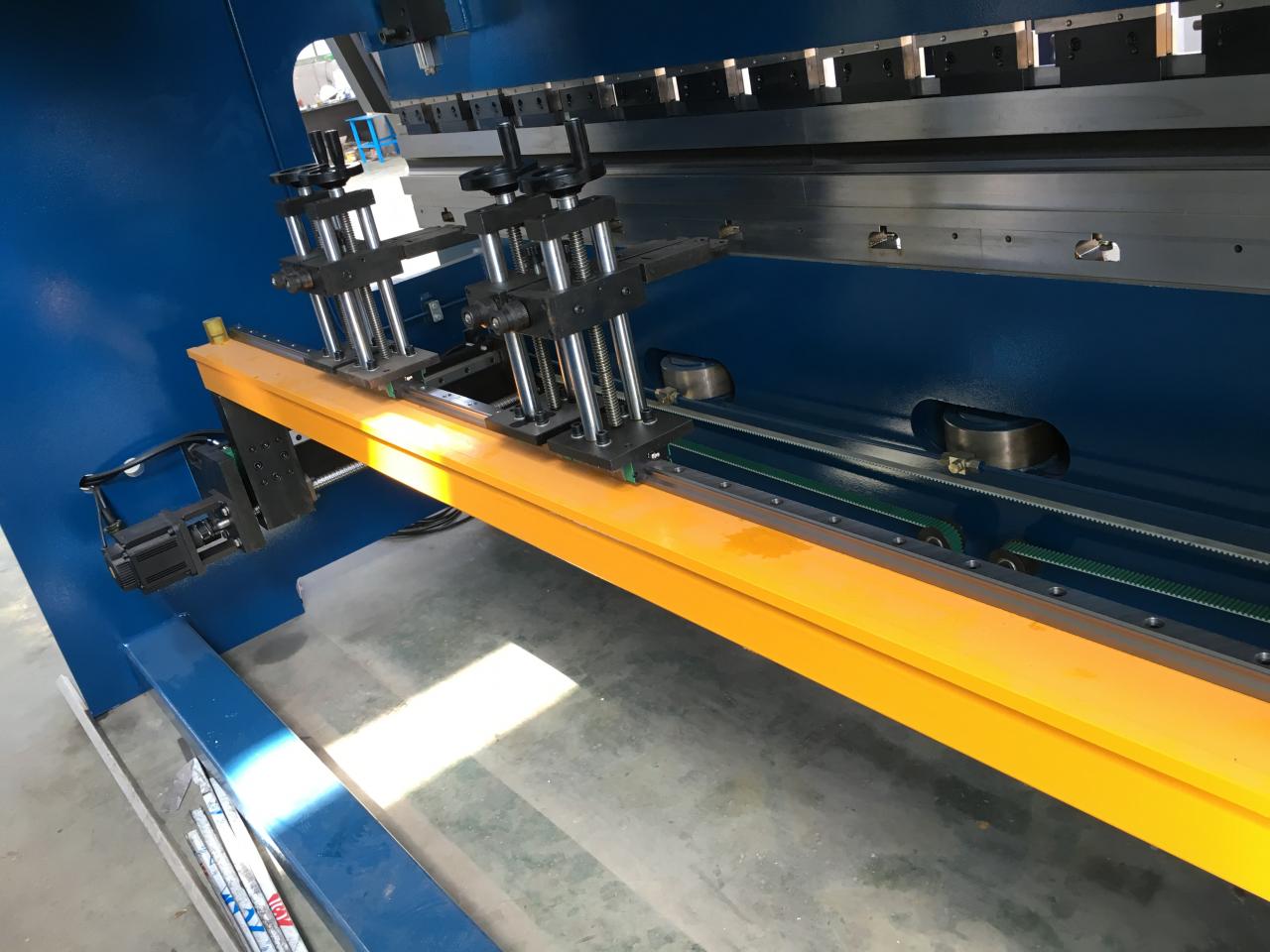

4. Задний датчик (переднее и заднее расположение) представляет собой ось X в гибочном станке с ЧПУ, приводимую в действие серводвигателем, системой ЧПУ, передачей через прецизионный шариковый винт, линейную направляющую, синхронное ременное колесо, быстрое движение, точное позиционирование данных. (Пользователи могут расширить ось R или оси R1, ось R2, ось Z1, ось Z2 и т. д.)

5. Переднее устройство подачи перемещается вбок через прецизионную линейную направляющую, легко контролируя расстояние между рычагами. Регулируемый уровень высоты, что значительно повышает удобство гибки заготовки.

6. С пресс-формой для гибки поддонов с быстрым зажимом, совместимой с механизмом компенсации прогиба. Модульная гибочная пресс-форма с ЧПУ комбинированного типа для обеспечения высокой точности и высокой эффективности гибки. Регулировка положения нижней пресс-формы удобна в различных условиях работы.

7. Оба конца станка оснащены решетчатой линейкой, которая используется для точного измерения расстояния между ползунком и рабочим столом. Рама машины оснащена плитой типа C, решетка установлена в плите C для устранения влияния деформации колонны на положение ползуна. Данные обратной связи о положении ползунка будут немедленно переданы в систему числового управления для расчетного управляющего сигнала сервоклапана S1 ~ S2 и выходного сигнала, управляющего выходным потоком двух гидравлических сервоклапанов, чтобы синхронизировать два цилиндра.

Структура балки для четырехточечного позиционирования, хорошая стабильность, оси Y1, Y2 могут быть индивидуально запрограммированы, могут быть установлены в частичном состоянии, конический изгиб (наклонный изгиб).

Приостановить поддержание давления после гибки, чтобы уменьшить упругость заготовки, можно установить время поддержания давления.

8. Защитный барьер вокруг оборудования и фотоэлектрическое защитное устройство для обеспечения безопасной работы. (устройство защиты от лазера опционально)

Технический параметр

НЕТ	Вещь	Ценность	Ед. изм
1	Номинальная сила	1000	КН
2	Длина рабочего стола	2500	мм
3	Расстояние между отверстиями	2020	мм
4	Глубина горла	320	мм
5	Рам путешествия	120/150	мм
6	Максимальная высота открытия	320/350	мм
7	Основная сила	7.5/11	кВт
8	Глубина горла	320	мм
9	Масса	6000	кг
10	Измерение	2500*1600*2400	мм

Основные части аутсорсинга

НЕТ	Наименование	Аутсорсинг Производитель
1	Пропорциональный клапан синхронного управления	Бош Рексрот
2	Пропорциональный клапан регулирования давления	Бош Рексрот
3	Масляный насос	Бош Рексрот
4	Уплотнительное кольцо	Япония VALQUA
5	Трубный соединитель	ЭМБ
6	Мотор	Сименс
7	Электрический	Шнайдер
8	Шариковый винт	Тайвань ХИВИН
9	Линейная направляющая	Тайвань ХИВИН
10	линейка решетки	Хайденхайн
11	Серводвигатель	ЭСТУН

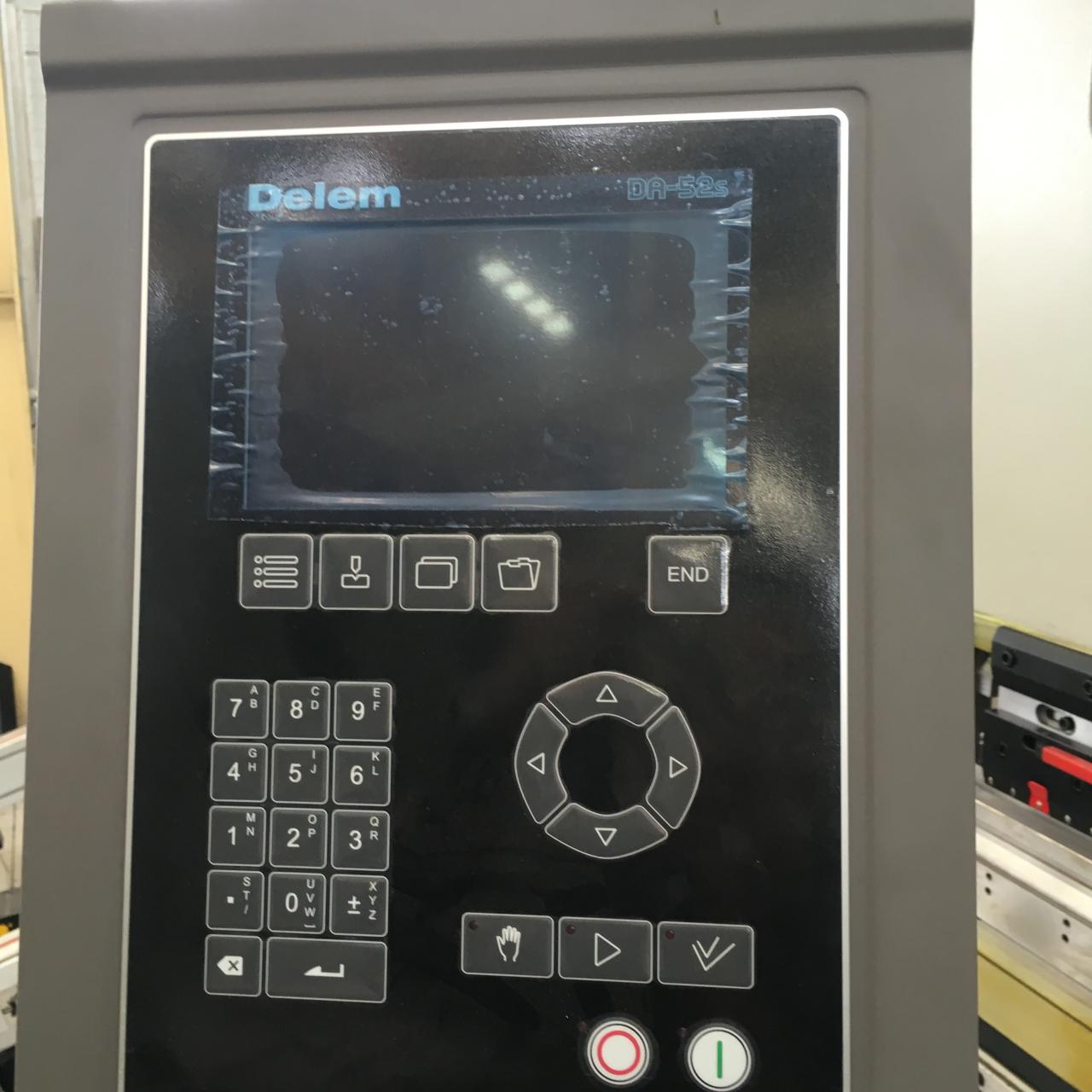

12	система ЧПУ	Система ЧПУ DA52S

ПРИМЕЧАНИЕ: система управления с ЧПУ ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S и т. д. по желанию.

Подробные изображения

Наш сервис

Предпродажное обслуживание

1. 24 часа онлайн, ответ в течение 2 часов, предоставление решения в течение 48 часов.

2. Порекомендуйте наиболее подходящую машину в соответствии с целью клиента,

3. Поддержка тестирования образцов,

4. Приветствуется посещение фабрики.

Послепродажное обслуживание

1. предоставить решение в течение одного дня, решить жалобу в течение 2 дней.

2. Обучение установке и использованию машины

3. Инженеры доступны для обслуживания техники за границей

4. Скидка при длительном сотрудничестве с клиентом

5. Гарантия 2 года

Упаковка и доставка

1) перед упаковкой станок будет тестироваться в течение 48 часов, чтобы убедиться, что все оборудование на 100% качественно.

2) перед погрузкой стабильная упаковка, профессиональный и опытный грузчик уменьшают повреждение продукта во время транспортировки.

3) мы закрепили нашу машину в контейнере стальной проволокой внутри, которая будет хорошо защищена во время транспортировки

4) разгрузка, мы используем деревянный шкаф, защищаем машину и можем легко использовать вилочный погрузчик для разгрузки машины.

Часто задаваемые вопросы

1. Как насчет качества вашей машины? Мы беспокоимся о качестве.

RE: RAYMAX - это зрелый бренд в КИТАЕ, благодаря многолетним исследованиям в области технологий, наш дизайн, включая структуру, детализированную безопасность и точность, значительно улучшился и может соответствовать всем стандартам CE или более строгим стандартам. Наши машины распространяются по всему миру примерно в 50 странах, где есть металлургическая промышленность, есть машины Brilliant. А где наши машины, там хорошая репутация и удовлетворенность пользователей терминала.

2. Может ли цена машины быть больше со скидкой?

RE: 1. RAYMAX всегда предоставляет высококачественную машину, с 10-летним опытом, наша машина имеет достаточный стандарт качества, чтобы убедиться, что машина может работать больше, чем реальный гарантийный срок. Таким образом, мы сэкономим много и заранее подумаем о клиентах.

RE: 2. На самом деле RAYMAX также думает о нашем уровне цен, мы уверены, что обеспечим качество = цена и цена = качество, согласованную цену, приемлемую для клиентов и надежную для наших машин. Мы приветствуем вас вести переговоры с нами и получить хорошее удовлетворение.

3. Как насчет вашей мануфактуры в Китае?

RE: RAYMAX расположен в городе Мааншань, провинция Аньхой, который является ведущим районом в Китае, а также во всем мире как центр машин для обработки металлических пластин. Мы работаем в этой области около 10 лет. Богатый опыт в этой области с профессиональной технической поддержкой и ориентированным обслуживанием.

Подробности

• Ход слайдера (мм): 100 мм
• Автоматический уровень: Полностью автоматический
• Глубина горловины (мм): 250 мм
• Тип машины: Торсионный стержень, Листогибочный пресс
• Длина рабочего стола (мм): 3200
• Ширина рабочего стола (мм): 160 мм
• Состояние: Новый
• Место происхождения: Аньхой, Китай
• Материал/обработанный металл: нержавеющая сталь, алюминиевая сталь, легированная сталь, железная сталь и т. д.
• Автоматизация: Автоматическая
• Дополнительные услуги: штамповка
• Год: 2020
• Вес (кг): 6000
• Мощность двигателя (кВт): 7,5 кВт
• Ключевые преимущества: многофункциональность
• Гарантия: 3 года
• Применимые отрасли: Магазины строительных материалов, Машиноремонтные мастерские, Производственные предприятия, Фермы, Домашнее использование, Розничная торговля, Типографии, Строительные работы, Энергетика и добыча полезных ископаемых
• Расположение выставочного зала: Египет, Канада, Турция, Италия, Франция, Вьетнам, Перу, Саудовская Аравия, Индонезия, Пакистан, Индия, Мексика, Россия, Испания, Таиланд, Марокко, Кения, Южная Корея, Чили, ОАЭ, Колумбия, Алжир, Румыния, Бангладеш, ЮАР, Казахстан, Украина, Нигерия, Узбекистан, Таджикистан
• Тип маркетинга: Новый продукт 2020
• Отчет об испытаниях оборудования: предоставляется
• Видео исходящего осмотра: Предоставляется
• Гарантия на основные компоненты: 3 года
• Основные компоненты: подшипник, двигатель, насос, сосуд высокого давления, двигатель
• Мощность: Гидравлический
• Сырье: листовая пластина
• Применение: Гибка металлического листа
• Безопасность защиты: защитный кожух
• Мотор: SIEMENS BEIDE
• Электроприбор: ШНАЙДЕР
• Гидравлическая система: РЕКСРОТ
• Номинальное давление (кН): 10000
• Сертификация: СЕ
