Автоматическая машина для резки труб 1000 Вт Малый рабочий стол Волоконно-лазерная резка

Описание машины

Лазерная резка является лучшим методом резки среди различных технологий резки, освоенных сегодня людьми. Преимущества лазерной резки: небольшая термическая деформация, высокая точность резки, низкий уровень шума, отсутствие загрязнения, простота реализации автоматической резки, хотя первоначальные инвестиции велики (недостаток), но стоимость обработки на 50% меньше, чем механическая обработка. Как передовая производственная технология, лазерная резка имеет преимущества широкого спектра применения, гибкого процесса, высокой точности обработки, хорошего качества, чистого производственного процесса и простой реализации автоматизации, гибкости, интеллекта и улучшения качества продукции и производительности труда.

Особенность машины

1. Станок имеет открытую конструкцию рабочего стола, импортную высокоточную зубчатую рейку с двойным приводом и линейную направляющую, стабильную трансмиссию и высокую точность.

2. И станина, и подвижная балка имеют цельную сварную конструкцию. Станина подвергается термообработке при температуре 600°C и завершается фрезерованием на 12-метровом портале. Охлаждается в печи в течение 24 часов. После отжига он подвергается черновой обработке, а затем подвергается обработке вибрационным старением, что может полностью исключить сварку и приспособляемость к обработке, хорошую жесткость, высокую точность, может сохранять длительное использование без деформации.

3. Все оси X, Y и Z импортированы из Франции с серводвигателями с высокой точностью, высокой скоростью, большим крутящим моментом, большой инерцией, стабильной и долговечной работой. Обеспечьте высокую скорость и ускорение всей машины.

4. Он использует специальную систему числового управления станка для лазерной резки CYPCUT на основе операционной системы Windows и объединяет множество специальных функциональных модулей для управления лазерной резкой с мощными функциями, хорошим интерфейсом человек-машина и простым управлением.

5. Программное обеспечение для раскроя CYPNEST Expert Edition является основной технологией для станков с ЧПУ, позволяющей реализовать «постоянную резку, высокоэффективную резку и резку с высокой скоростью раскроя». Это основная гарантия эффективной экономии материалов и повышения эффективности резки.

6. В режущей головке используются специальные волоконные лазерные режущие головки всемирно известных брендов и емкостные датчики с высокой точностью считывания, чувствительным откликом и наиболее стабильной и надежной работой. 7. Высокоточный пропорциональный клапан с электронным управлением, импортированный из Германии, может точно контролировать давление воздуха режущего вспомогательного газа для достижения наилучшего режущего эффекта.

Компоненты машины

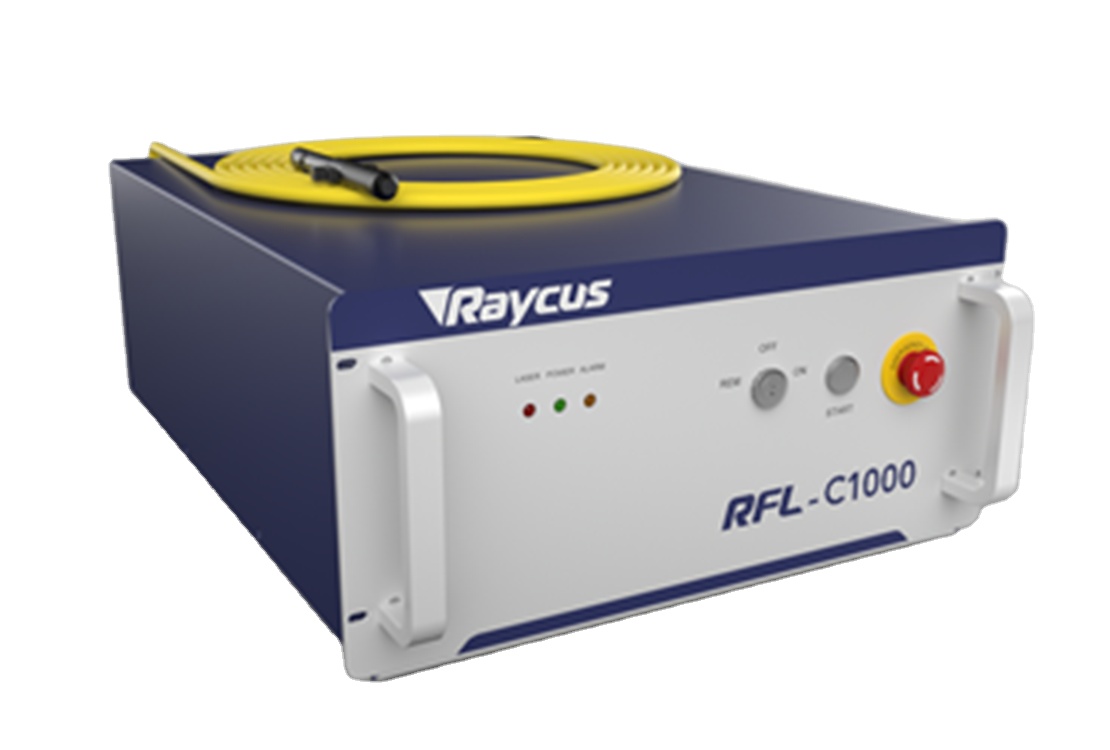

Волоконный лазерный источник Raycus RFL-C1000

• Отличное качество луча (BPP)

• Постоянный BPP в полном диапазоне мощности

• Используйте большое фокусное расстояние, чтобы все же получить маленькое пятно.

• Эффективность электрооптического преобразования>25%

• Эксплуатация без обслуживания

• Модульная конструкция, "подключи и работай"

• Небольшой размер и простота установки

• Срок службы источника насоса >100 000 часов

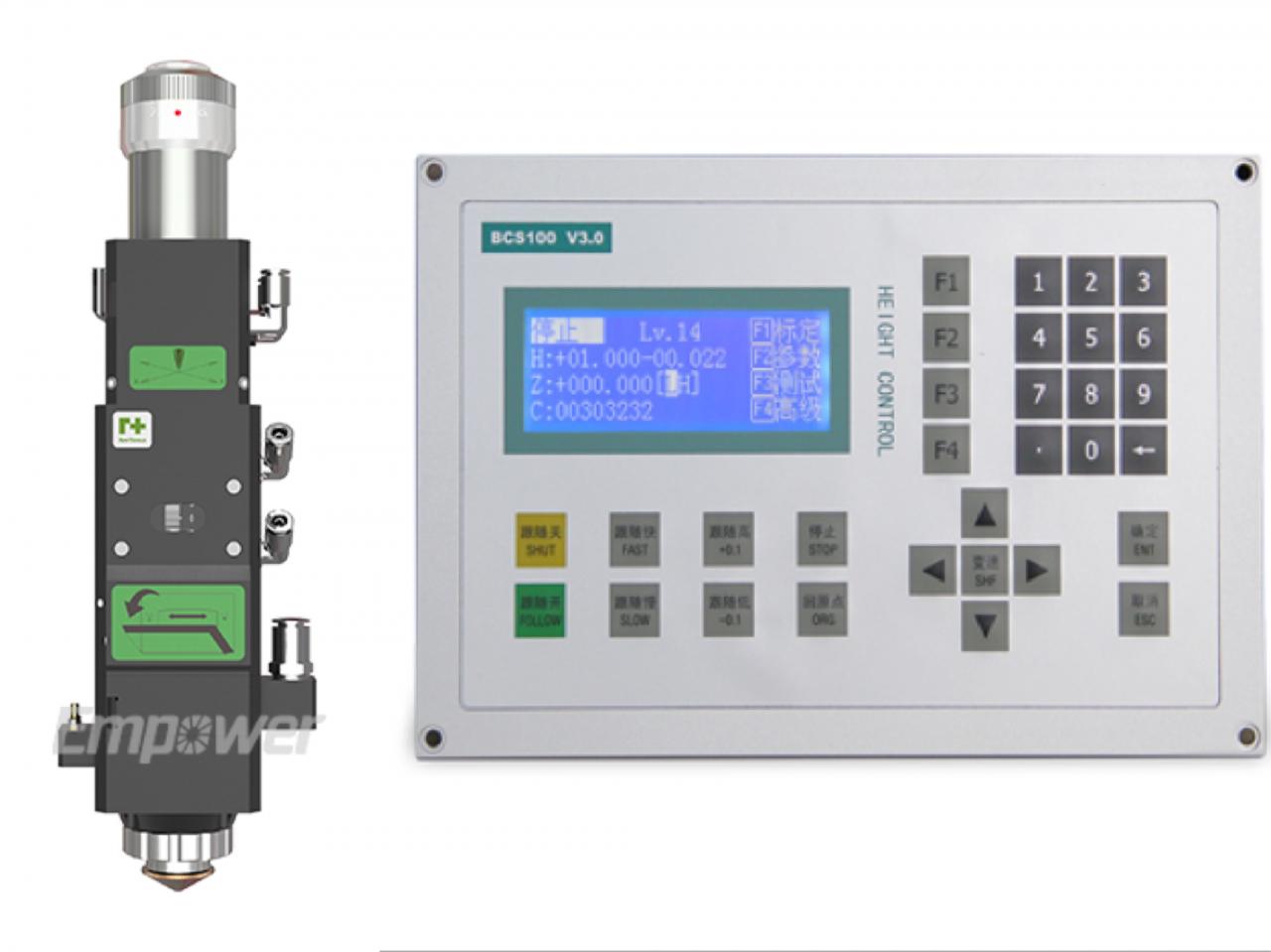

Режущая головка и регулятор высоты

• Доступен с емкостным датчиком высоты.

• Температурные датчики защищают оптику и минимизируют вероятность перегрева.

• 10 мм движения объектива для установки фокуса.

• Быстрый и легкий доступ к покровному стеклу.

• Гибкая конструкция для оптимизации размера пятна.

• Плавный поток вспомогательного газа.

• Компактный и легкий дизайн.

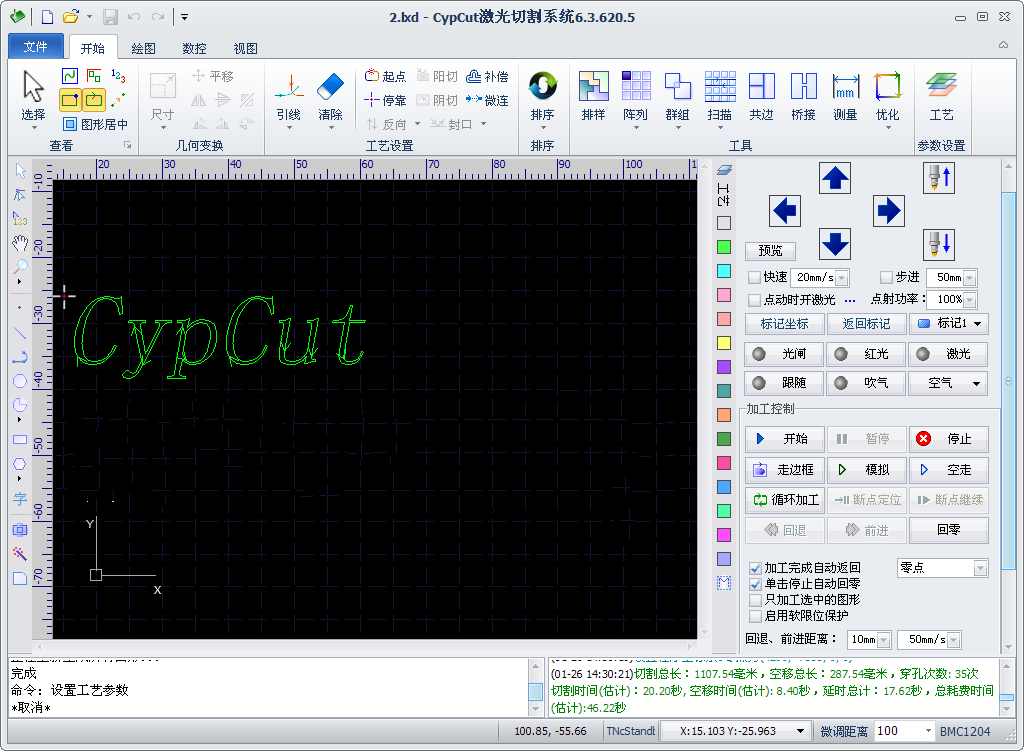

Система резки Cypcut

• Автоматическая регулировка высоты

• Защита программного обеспечения

• Регулятор мощности лазерного луча

• Функция возобновления работы при внезапном отключении.

• Функция прыжка лягушки и автоматического позиционирования края

• Отклик в режиме реального времени, чтобы избежать задержки сигнала, вызывающей закругление края

Технические характеристики

Список основных компонентов
Нет.	Название компонента	Производитель -- место происхождения
1	Станок	Станок для сварки пластин -- Dahan
2	Машинный луч	Алюминиевая балка--Дахан
3	Источник волоконного лазера	Raycus/макс. 1000 Вт -- Китай
4	Лазерная головка	Raytools-- Китай
5	Система резки	Кипр -- Китай
6	Серводвигатель и драйвер	Шнайдер -- Франция
7	Редуктор скорости	Симпо -- Япония
8	Направляющие рельсы	Хивин -- Тайвань
9	Рейка и шестерня	YYC из Тайваня
10	Пропорциональный клапан	SMC -- Япония
11	Чиллер	Ханли -- Китай

Характеристики
Мощность лазера	1000 Вт
Площадь резки (мм) (Д×Ш)	3000мм×1500мм
Максимальная скорость резки (м/мин)	120 м/мин
Максимальное ускорение	1,5G
Точность позиционирования	±0,03мммм
Точность воспроизводимости	±0,02 мм
Минимальная ширина линии	0,15 мм
Максимальная глубина резания (мягкая сталь)	12мм
Нержавеющая сталь N2	5 мм
Алюминий	3 мм
Дорога	Импортный серводвигатель
Путь передачи	Импортная зубчатая рейка и двойной привод
Электрические требования	380В/50Гц.60А
Потребляемая мощность	12кВт
Вес заготовки	800 кг
Масса	5500 кг
Габаритный размер (мм)	4800мм×2700мм×1900мм (Д×Ш×В)
Габаритный размер с устройством смены поддонов (мм)	8400мм×3000мм×2100мм (Д×Ш×В)

Преимущества и области применения

ПРЕИМУЩЕСТВА:

1. Экономия затрат на энергопотребление / всего 20-30% от станка для лазерной резки CO2 при той же мощности.

2, Гибкость и точность резки простых или сложных деталей

3, принимает импортный волоконный лазер мирового бренда / срок службы более 100 000 часов

4, импортный серводвигатель и система редуктора обеспечивают точность резки

5, высокое качество резки без дополнительной отделки

6, более высокая скорость резки и эффективность, скорость резки пластины более 10 метров в минуту

7, бесконтактная резка, что означает отсутствие следов или загрязнения материала

8, Возможность резки практически любого листового металла

ПРИЛОЖЕНИЯ:

ПРИМЕНИМЫЕ МАТЕРИАЛЫ: Нержавеющая сталь, углеродистая сталь, легированная сталь, кремнистая сталь, пружинная сталь, алюминий, алюминиевый сплав, оцинкованный лист и другие металлические трубы и трубки.

ПРИМЕНИМАЯ ПРОМЫШЛЕННОСТЬ: Он широко применяется в обработке промышленных трубопроводов, взрывозащищенном оборудовании, военной промышленности, химической промышленности, разведке нефти, лампах и фонарях, металлообработке, металлоизделиях, строительстве и т. д.

Наши услуги и преимущества

Наш сервис

1. Два года гарантии на этот волоконный лазерный станок и детали для волоконного лазера; Один год гарантии на другие машины и детали.

2. 24-часовая профессиональная онлайн-техническая поддержка.

3. Квалифицированный инженер поможет клиенту решить проблему с помощью ТМ, Whatsapp вовремя, когда проблема возникнет.

4. Бесплатное обновление программного обеспечения.

5. Пожизненное техническое обслуживание и поставка запасных частей.

Наши преимущества

1. Предприятие по проверке подлинности Alibaba

2. 12 лет опыта экспорта

3. 20-летний опыт производства

4. Обслуживание ОЭМ&ОДМ

5. Круглосуточная онлайн-служба

6. Дилерская сеть по всему миру

Подробности

• Применение: ЛАЗЕРНАЯ РЕЗКА
• Применимый материал: металл
• Состояние: Новый
• Тип лазера: Волоконный лазер
• Зона резки: 3000*1500мм
• Скорость резки: 120 м/мин.
• Поддерживаемый графический формат: DXF
• Толщина резки: 1-10 мм
• ЧПУ или нет: Да
• Режим охлаждения: ВОДЯНОЕ ОХЛАЖДЕНИЕ
• Программное обеспечение для управления: Cypcut
• Торговая марка лазерного источника: Raycus/IPG/Max
• Марка лазерной головки: Raytools/Precitec
• Марка серводвигателя: Yaskawa
• Марка направляющих: HIWIN
• Марка системы управления: Cypcut
• Вес (кг): 5500 кг
• Ключевые преимущества: длительный срок службы
• Марка оптических линз: Raytools
• Гарантия: 1 год
• Применимые отрасли: завод-изготовитель, обработка листового металла
• Отчет об испытаниях оборудования: предоставляется
• Видео исходящего осмотра: Предоставляется
• Гарантия на основные компоненты: 2 года
• Основные компоненты: лазерный источник
• Максимальная скорость резки (м/мин): 120 м/мин
• Максимальное ускорение: 1,5G
• Точность позиционирования: ± 0,03 мммм
• Точность воспроизводимости: ± 0,02 мм
• Минимальная ширина линии: 0,15 мм
• Максимальная глубина реза (мягкая сталь): 12 мм
• Нержавеющая сталь N2: 5 мм
• Алюминий: 3 мм
• Электрические требования: 380 В/50 Гц, 60 ампер.
• Габаритный размер с устройством смены поддонов (мм): 8400 мм * 3000 мм * 2100 мм (Д * Ш * В)
• Сертификация: SGS
• Предоставленное послепродажное обслуживание: онлайн-поддержка, бесплатные запасные части, техническая поддержка по видео
• Послегарантийное обслуживание: Видеотехническая поддержка, Без обслуживания, Онлайн-поддержка, Запасные части, Обслуживание и ремонт на месте
