12 мм 3200 мм гидравлический гильотинный станок для резки стального листа с ЧПУ

Функции:

1. Передняя платформа подачи оснащена линейкой для подачи тарелок, а также гладкой поверхностью, чтобы защитить тарелку от любых повреждений поверхности при подаче. Линейка может иметь точность в миллиметрах и более для контроля и проверки точности.

2. Рабочий стол оснащен стальным шаром или круглым стержнем для поддержки пластины при подаче, а также защитой от любых повреждений поверхности.

3. Электронный блок был оснащен хорошими сертифицированными компонентами. В основном мы используем сертифицированные CE компоненты SIEMENS или Schneider для экспортных машин, а также некоторые высококачественные сертифицированные CCC компоненты для различных стандартных потребностей клиентов.

4. Сталь корпуса машины, мы в основном выбираем китайского поставщика стальных листов ведущего бренда Shanghai BAOSTEEL с хорошим качеством и обработаны антикоррозионной краской перед последней краской. Таким образом, машина, во-первых, будет иметь хорошее прочное использование, а также идеальный внешний вид.

5. Лезвие: Материал лезвия - 9CrSi или 6CrW2Si, материал прошел тысячи испытаний на высокую жесткость и результат резки. Верхнее лезвие представляет собой прямоугольное лезвие с четырьмя кромками лезвия, которое отличается от ножниц с поворотной балкой QC12Y (подробное описание лезвия SIECC / SIECCTECH поясняет фото и инструкцию). Зазор лезвия можно отрегулировать вручную или с помощью двигателя. Оба имеют индексный циферблат для отображения зазора, поэтому управление и отображение могут быть простыми. А верхний вал лезвия использует наклонную конструкцию для повышения точности резки.

6. Машина оснащена прижимной лапкой для стабильного прижима листа при резке, ножка оснащена пластиковой поверхностью с высокой фракцией без разрушения поверхности листа. Для пластины с отверстиями мы оборудуем квадратный фут для стабильного квадратного пресса.

7. Шестеренчатый насос: Мы используем хороший бренд «прямой сопряженный внутренний шестеренчатый насос» как китайского бренда Shanghai chengjie, так и немецкого Eckerler. Шестеренчатый насос с внутренним зацеплением считается неизнашиваемым насосом в промышленности и широко используется в высокоточных гидравлических машинах с низким уровнем шума, отсутствием пульсации и длительным сроком службы. Шестеренчатый насос Shanghai Chengjie также используется в авиационной промышленности Китая, поэтому он заслуживает доверия и надежен. При работе на высокой скорости звук плоский и плавный, даже без трепов. Долгий срок службы зависит от его абразивных характеристик. Внутренние компоненты машины имеют защитный слой масляной пленки, поэтому даже используйте обычное гидравлическое масло, даже без истирания.

8. Гидравлическая система может использовать систему Rexroth Германии или OMG США. Возврат контролируется баллоном возврата азота со стабильным рабочим процессом и простотой в эксплуатации. Гидравлический пресс усилил трансмиссию и азот обеспечивает выталкивание вверх с хорошей совместной работой. (Принцип работы может вернуться к технологическому чертежу SIECC QC11Y и QC12Y)

9. Задний упор подсчитывается счетчиком, может регулироваться микропроцессором и приводится в действие двигателем.

10. Машина будет оснащена защитной дверцей ограждения перед режущим лезвием и прижимной лапкой. При необходимости забор можно открыть. Рядом с горловиной мы будем оборудованы открытой дверью для безопасности человека, но ее можно открыть, когда потребуется внутренняя проверка.

11. Использование трех подшипников качения для устранения зазоров между рельсами и повышения качества резки. (Машинный чертеж доступен для
понятно объясни)

Технические характеристики

МодельМакс. ТолщинаПредел текучестиМаксимум. ДлинаУголX.ИнсультЧастотаСилаД*Ш*В (мм)Масса
КК12И-4*25004 мм≤450кН/см2500мм1°30'20~600мм16раз/мин5,5 кВт3040*1610*16203800 кг
КК12И-4*32004 мм≤450кН/см3200мм1°30'20~600мм14раз/мин5,5 кВт3840*1610*16205000 кг
КК12И-4*40004 мм≤450кН/см4000мм1°30'20~600мм10 раз/мин5,5 кВт4600*1700*17006500 кг
КК12И-4*60004 мм≤450кН/см6000мм1°30'20~600мм8раз/мин7,5 кВт6460*2100*320011000 кг
КК12И-6*25006 мм≤450кН/см2500мм1°30'20~600мм14раз/мин7,5 кВт3040*1610*16205000 кг
КК12И-6*32006 мм≤450кН/см3200мм1°30'20~600мм12раз/мин7,5 кВт3840*1610*16206000 кг
КК12И-6*40006 мм≤450кН/см4000мм1°30'20~600мм8раз/мин7,5 кВт4620*1750*17008200 кг
КК12И-6*50006 мм≤450кН/см5000мм1°30'20~600мм6раз/мин11кВт5400*1800*190010500 кг
КК12И-6*60006 мм≤450кН/см6000мм1°30'20~600мм5раз/мин11кВт6480*2100*230016500 кг
КК12И-8*25008 мм≤450кН/см2500мм1°30'20~600мм10 раз/мин11кВт3040*1700*17006000 кг
КК12И-8*32008 мм≤450кН/см3200мм1°30'20~600мм8раз/мин11кВт3860*1700*17007200 кг
КК12И-8*40008 мм≤450кН/см4000мм1°30'20~600мм8раз/мин11кВт4640*1700*17008800 кг
КК12И-8*50008 мм≤450кН/см5000мм1°30'20~600мм8раз/мин11кВт5400*2100*200011500 кг
КК12И-8*60008 мм≤450кН/см6000мм1°30'20~600мм8раз/мин11кВт6480*2100*235018000 кг
КК12И-10*250010мм≤450кН/см2500мм2°20~600мм9раз/мин11кВт3040*1700*17007300 кг
КК12И-10*320010мм≤450кН/см3200мм2°20~600мм9раз/мин11кВт3860*1700*17008000 кг
КК12И-10*400010мм≤450кН/см4000мм2°20~600мм8раз/мин11кВт4650*2100*200012050 кг
КК12И-10*600010мм≤450кН/см6000мм2°20~1000мм5раз/мин15кВт6500*2100*230024000 кг
КК12И-12*250012мм≤450кН/см2500мм1°40'20~600мм9раз/мин18,5 кВт3140*2150*20009000 кг
КК12И-12*320012мм≤450кН/см3200мм1°40'20~600мм9раз/мин18,5 кВт3880*2150*200010800 кг
КК12И-12*400012мм≤450кН/см4000мм1°40'20~1000мм8раз/мин18,5 кВт4680*2150*200013000 кг
КК12И-12*500012мм≤450кН/см5000мм2°20~1000мм6раз/мин18,5 кВт5900*2150*200016000 кг
КК12И-12*600012мм≤450кН/см6000мм2°20~1000мм5раз/мин18,5 кВт6900*2600*270029500 кг
КК12И-12*800012мм≤450кН/см8000мм2°20~1000мм5раз/мин18,5 кВт9000*3500*350046500 кг
КК12И-16*250016мм≤450кН/см2500мм2°30'20~600мм9раз/мин22кВт3140*2150*200011000 кг
КК12И-16*320016мм≤450кН/см3200мм2°30'20~600мм8раз/мин22кВт388
0*2150*2000		13000 кг
КК12И-16*400016мм≤450кН/см4000мм2°30'20~1000мм8раз/мин22кВт4650*2150*220016300 кг
КК12И-16*500016мм≤450кН/см5000мм2°30'20~1000мм6раз/мин22кВт5900*2600*270020000 кг
КК12И-16*600016мм≤450кН/см6000мм2°30'20~1000мм5раз/мин22кВт6900*2700*270036000 кг
КК12И-16*800016мм≤450кН/см8000мм2°30'20~1000мм5раз/мин22кВт9000*3500*350075000 кг
КК12И-20*250020мм≤450кН/см2500мм3°20~1000мм8раз/мин22кВт3440*2300*250015800 кг
КК12И-20*320020мм≤450кН/см3200мм3°20~1000мм8раз/мин22кВт4150*2350*270018500 кг
КК12И-20*400020мм≤450кН/см4000мм3°20~1000мм5раз/мин22кВт4850*2600*270021500 кг
КК12И-20*600020мм≤450кН/см6000мм3°20~1000мм4 раза/мин30кВт6700*3000*300047000 кг
КК12И-25*250025 мм≤450кН/см2500мм3°20~1000мм8раз/мин37кВт3200*2700*290019000 кг
КК12И-25*320025 мм≤450кН/см3200мм3°20~1000мм5раз/мин37кВт4200*2700*290023000 кг
КК12И-30*250030мм≤450кН/см2500мм3°20~1000мм4 раза/мин37кВт3300*2900*300023500 кг
КК12И-30*320030мм≤450кН/см3200мм3°30'20~1000мм4 раза/мин40кВт4200*2900*320026000 кг
КК12И-40*250040 мм≤450кН/см2500мм4°20~1000мм3 раза/мин55кВт3200*3300*300038000 кг
КК12И-40*320040 мм≤450кН/см2500мм4°1000мм3 раза/мин55кВт4300*3300*320049000 кг

Подробности

ПРОЦЕСС РЕЗКИ

Идеальный дизайн во всех аспектах; Выбрав новую улучшенную гильотину с ЧПУ, мы обеспечим максимальную безопасность, высокую точность и уникальную простоту использования.

Зазор между лезвиями, угол резания и длина резания регулируются автоматически в зависимости от выбора материала и его толщины.

Критические детали листогибочных прессов и ножниц KEC производятся в Германии.

Тщательно отобранные компоненты поступают от давних партнеров по всему миру.

Мы полагаемся на наше качество и поэтому даем на нашу гильотину 3-летнюю гарантию.

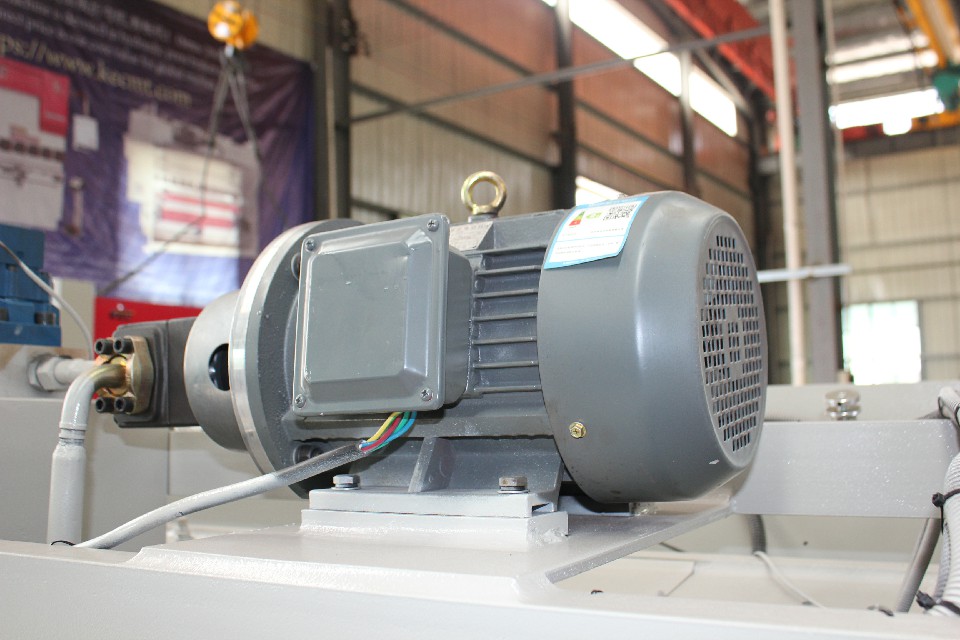

Главный двигатель Сименс

Использование Siemens Motor гарантирует долгий срок службы машины и снижает уровень шума при работе.

Лезвие Clourancant Быстрая регулировка

Механизм быстрой регулировки для изменения зазора лезвия. Простое управление вручную. реализуя бесступенчатую регулировку зазора лезвия.

Регулятор вертикальности переднего позиционирования

Переднее позиционирующее устройство, устанавливающее вертикальность и позиционирующее устройство на крайней левой передней опоре, гарантирующее точность резки, простоту в эксплуатации, практичность и эффективность.

Верстак Rolling Steel Ball

Стальной шарик верстака может уменьшить трение, защитить поверхность заготовки.

12 мм 3200 мм гидравлический гильотинный станок для резки стального листа с ЧПУ

Встроенный пружинный цилиндр

Его нижний конец оснащен прокладкой из специального материала, позволяющей экономно контролировать давление, избегая алюминиевого сплава или других более мягких материалов.
печатаемые материалы.

Высокоточный задний упор

Уникальная и новая конструкция линейной направляющей с шарико-винтовой передачей обеспечивает высокую точность позиционирования. Регулируемое правило направления луча и структура синхронной передачи, стабильная и надежная. Дополнительная конструкция подъемного механизма для обрезки заготовки за пределы заднего упора. При резке тонких и широких металлических листов можно выбрать пневматическое опорное устройство. Увеличенный диапазон позиционирования делает резку более эффективной и точной.

Стабильный электрический шкаф

Надежная электрика France Schneider обеспечивает стабильную работу машины. Разумное подключение и расположение линий значительно снижает частоту отказов. И оператор, и все части машины сыграли хорошую защиту. Дополнительный сервопривод и привод для повышения точности позиционирования оси заднего упора (X).

КОНФИГУРАЦИЯ

Система управления ЧПУ: Estun E21S Control из Нанкина

Электрические компоненты: Schneider Electrical от французского

Главный двигатель: Siemens от немецкого бренда

Датчик измерения угла: OPKON от Türkçe Brand

Инверторный привод: Тайваньский серводвигатель DELTA и система привода

ПЛК: Schneider Electrical с французского

Режущие лезвия: Shark Toolings из Китая

Гидравлическая система: Bosch-Rexroth из Германии

Гидравлический насос: SUNNY из США или аналогичный бренд

Соединитель трубки: бренд EMB из Германии

Направляющая шарикового винта/ вкладыша: HIWIN из Тайваня

12 мм 3200 мм гидравлический гильотинный станок для резки стального листа с ЧПУ

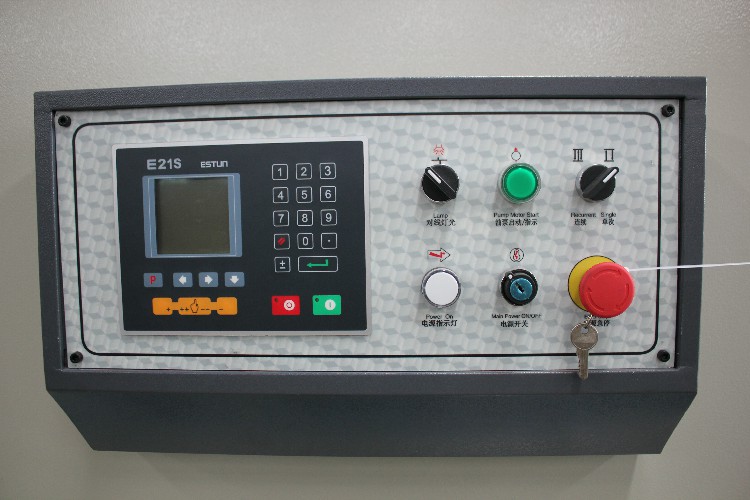

Контроллер E21S

* Задний упор и контроль блока
* Управление обычными двигателями переменного тока, преобразователем частоты
* Интеллектуальное позиционирование
* Счетчик запасов
* Настройка времени удержания/декомпрессии
* Программная память до 40 программ
* До 25 шагов на программу
* Одностороннее позиционирование
* Функция возврата
* Резервное копирование/восстановление параметров одним ключом
* мм/дюйм
* Китайский/английский

12 мм 3200 мм гидравлический гильотинный станок для резки стального листа с ЧПУ

Часто задаваемые вопросы

1. В: Мы видим на рынке много китайских брендов, все ли они производители? А как насчет KEC/yaduan?

A: Это правда, что среди всех этих китайских брендов большинство из них являются торговыми брендами.
Но настоящим производителем гидравлических листогибочных прессов и ножниц является компания KEC/yaduan с 2008 года.

2. Q: Как получить точную цитату из KEC?

A: Просто предоставьте нам подробную информацию о материале, максимальной толщине и максимальной ширине, с которой вы хотели бы работать.

3. Q: Можете ли вы сделать обслуживание OEM?

О: Конечно. ваш дизайн или другие требования принимаются, ваш собственный логотип может быть нанесен на машину.

4. В: Какова стоимость доставки из Китая в вашу страну?

О: мы можем отправить машину в ваш порт или по адресу двери по морю.

Пожалуйста, сообщите нам ближайший порт или адрес с почтовым индексом.

Мы работаем с несколькими надежными агентами по доставке, чтобы организовать доставку по всему миру несколькими способами.

5. В: Каково среднее время выполнения заказа?

О: для запасов время выполнения заказа составляет около 7 дней. Для массового производства время выполнения составляет 20-30 дней после получения предоплаты. Сроки вступают в силу после получения депозита. Если наши сроки не соответствуют вашим срокам, мы можем организовать специальное срочное производство, чтобы успеть к сроку. Во всех случаях мы постараемся учесть ваши потребности. В большинстве случаев мы можем организовать быструю доставку.

6. В: Можете ли вы предоставить соответствующую отгрузочную документацию?

О: Да, мы можем предоставить большинство документов, включая
Накладная;
Сертификаты анализа/соответствия;
сертификат CE, сертификат COC;
Страхование;
Страна происхождения;
Счет-фактура;
Упаковочный лист и другие экспортные документы, если это необходимо.

7. Вопрос: принимаете ли вы оплату LC?

A: Да, обычно наша оплата составляет 30% 70% T/T, оплата LC также приемлема.

8. В: Как управлять заказанными машинами?

О: видео машин перед отправкой на нашу фабрику будут отправлены вам напрямую.

9. В: Что насчет пуско-наладочных работ?

О: мы можем предложить услуги по вводу в эксплуатацию, покупатель должен позволить себе билеты на самолет.

10. В: Какова гарантия на продукт?

О: обычно 3 года. Мы стремимся к тому, чтобы вы остались довольны нашей продукцией. Гарантия или нет, культура нашей компании заключается в том, чтобы решать и решать все проблемы клиентов к всеобщему удовлетворению.

11. В: Гарантируете ли вы безопасную и надежную доставку продукции?

О: Да, мы всегда используем высококачественную экспортную упаковку. Мы также используем специализированную твердую упаковку для опасных грузов и проверенные грузоотправители для холодильных складов для предметов, чувствительных к температуре. Специальная упаковка и нестандартная упаковка оплачиваются дополнительно.

Подробности

  • Максимум. Ширина реза (мм): 3200
  • Максимум. Толщина резки (мм): 12 мм
  • Автоматический уровень: Полностью автоматический
  • Угол сдвига: 1,5 градуса
  • Длина лезвия (мм): 2400 мм
  • Ход заднего упора (мм): 20–600 мм
  • Глубина горловины (мм): 150 мм
  • Состояние: Новый
  • Мощность (кВт): 18,5 кВт
  • Вес (кг): 10800 кг
  • Напряжение: 380 В/50 Гц/3 фазы
  • Размер(Д*Ш*В): 3880*2150*2000
  • Год: 2021
  • Гарантия: 3 года
  • Ключевые преимущества: высокая точность
  • Применимые отрасли: магазины строительных материалов, ремонтно-механические мастерские, заводы-изготовители, строительные работы, энергетика и горнодобывающая промышленность.
  • Расположение выставочного зала: Канада, Великобритания, США, Франция, Германия, Россия, Япония, Австралия
  • Тип маркетинга: Новый продукт 2021 г.
  • Отчет об испытаниях оборудования: предоставляется
  • Видео исходящего осмотра: Предоставляется
  • Гарантия на основные компоненты: 3 года
  • Основные компоненты: подшипник, двигатель, насос, шестерня, ПЛК, сосуд высокого давления, двигатель, коробка передач
  • Система управления: Estun E21 NC Control
  • Режущий материал: Металл Нержавеющая сталь Углеродистая сталь
  • Предоставляемое послепродажное обслуживание: бесплатные запасные части, установка на месте, ввод в эксплуатацию и обучение, техническое обслуживание и ремонт на месте, онлайн-поддержка, техническая поддержка по видео
  • Послегарантийное обслуживание: Видеотехническая поддержка, Онлайн-поддержка, Запасные части, Обслуживание и ремонт на месте
  • Местоположение местной службы: Канада, Великобритания, США, Франция, Пакистан, Мексика, Россия, Австралия, Южная Африка
  • Сертификация: СЕ
